Комплексное решение для поверки и калибровки: из чего состоит метрологическая лаборатория

В настоящее время метрологическая лаборатория — это центр точности, надежности и качества, обеспечивающий не только поверку, калибровку и ремонт средств измерений, но и обучение специалистов на предприятии. Именно поэтому современные предприятия всё чаще сталкиваются с необходимостью иметь собственную метрологическую лабораторию.

Это не просто требование нормативов, а стратегическое решение: наличие хорошо оснащенной лаборатории позволяет контролировать качество продукции, минимизировать простои оборудования и экономить на сторонних услугах. Состав лаборатории напрямую определяет её функциональные возможности: от простых операций по обслуживанию средств измерений до комплексной автоматизации процессов. В данной статье мы рассмотрим, из каких основных стендов и установок может формироваться метрологическая лаборатория и как лучше распределить нагрузку на стенды.

Состав современной метрологической лаборатории

Современная метрологическая лаборатория формируется как комплексное решение, включающее широкий спектр стендов и установок:

• Стенд для поверки, калибровки и ремонта средств измерений давления.
  В качестве источников давления применяются системы пневматического питания MC-K, гидравлические помпы и прессы серии METROLCALIBRATION. В роли эталонных приборов могут использоваться цифровые манометры METROL 100, METROL 110, MC-100 и MC-110. Дополнительно в состав стенда может входить пневматическая стойка MC-400, устройство очистки средств измерений давления MC-108, гидравлическая стойка, технические манометры, калибраторы давления, преобразователи, грузопоршневые манометры, контроллеры давления, источники питания и вспомогательное оборудование.

Стенды METROLCALIBRATION для поверки, калибровки и ремонта СИ давления

• Стенд для поверки и калибровки средств измерений температуры.
  В егоих состав входят криостаты, термостаты, печи, калибраторы температуры, многоканальные измерители, многофункциональные калибраторы. Для обеспечения безопасности используются вытяжные шкафы. В качестве эталонных приборов предлагаются: преобразователь термоэлектрический платинородий-платиновый эталонный ППО, преобразователь термоэлектрический платинородиевый эталонный ПРО и эталонный термометр сопротивления ЭТС.

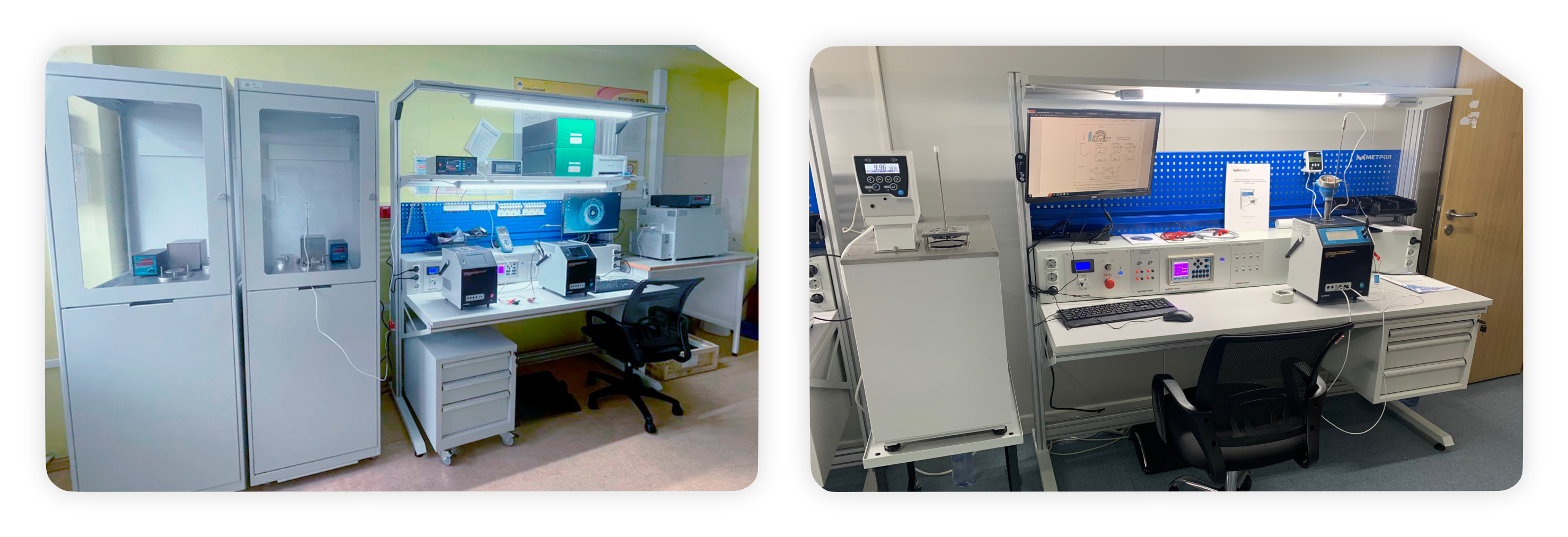

Стенды METROLCALIBRATION для поверки, калибровки и ремонта СИ температуры

• Стенд для поверки и калибровки уровнемеров.
  Конструкция включает имитирующую систему и рабочее место оператора, объединённые системой управления. Имитирующая часть содержит неподвижное основание, подвижный модуль и вспомогательные узлы, а система управления отвечает за точное позиционирование и сбор данных. Дополнительно могут устанавливаться системы поддержки и натяжения, экраны для поглощения радиоволнового излучения, отражающие щиты, узлы для крепления поплавка, специализированные грузы и подвесы.

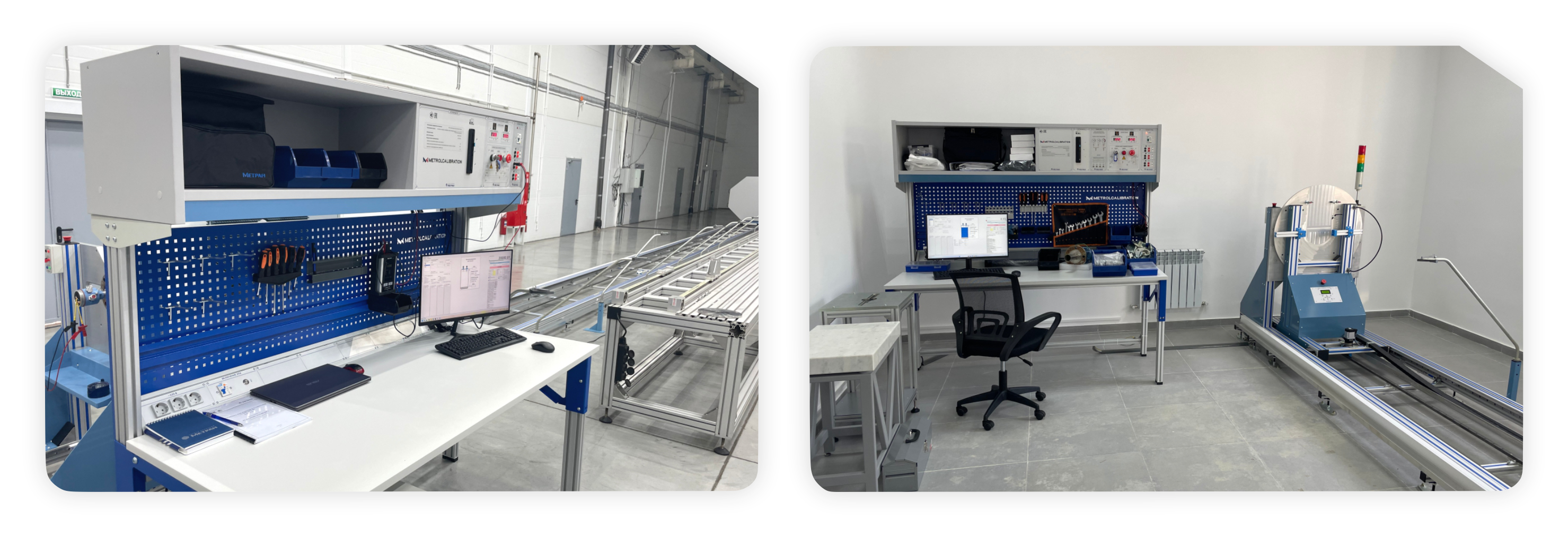

              Рабочие места METROLCALIBRATION для поверки и калибровки уровнемеров

• Стенд для поверки и калибровки средств газового анализа.
  Для оптимизации работы применяются 2–4-канальные генераторы газовых смесей моделей ГГС-Р, ГГС-Т, ГГС-К, ГГС-У, ГГС-УТ, ГГС-УР, являющиеся рабочими эталонами 1-го разряда. Также используются генератор нулевого газа ГНГ-01 и источники микропотока. Для безопасной работы с токсичными и горючими газами применяются вытяжные шкафы, а также предусмотрены стойки для хранения баллонов (в том числе вне помещений).

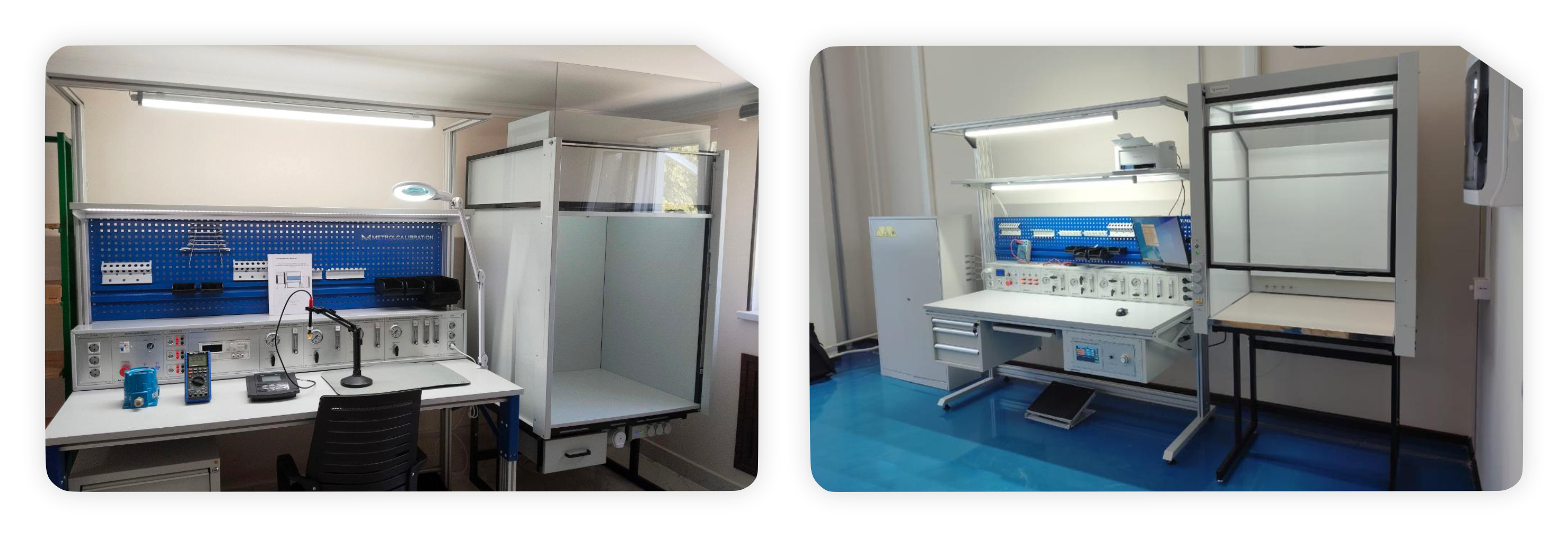

Стенды METROLCALIBRATION для поверки, калибровки и ремонта СИ газового анализа

• Стенд для поверки средств измерений вибрации.
  Комплект может включать вибростенд, контроллер со встроенным генератором, эталонный датчик вибрации, источник питания, осциллограф и вспомогательное оборудование.

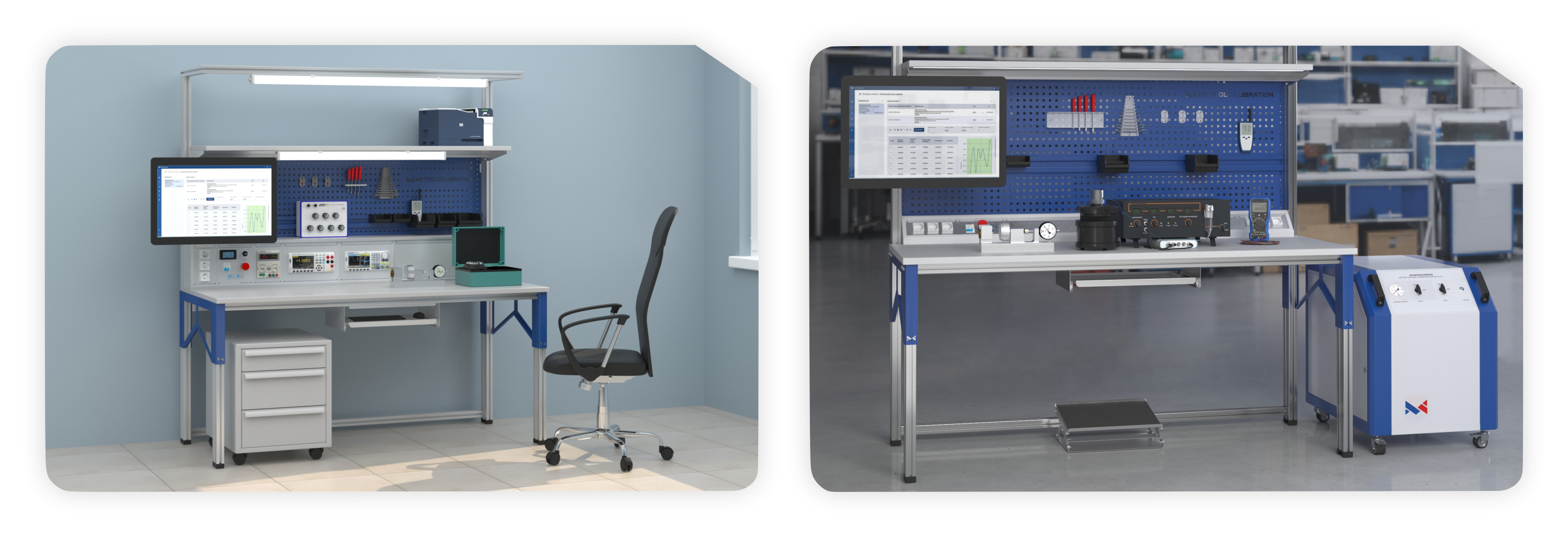

Стенды METROLCALIBRATION для поверки, калибровки и ремонта СИ вибрации

• Стенд для поверки электрических величин.
  Оснащаются калибраторами, генераторами сигналов произвольной формы, осциллографами, цифровыми мультиметрами, магазинами сопротивления, источниками постоянного тока, мерами электрического сопротивления, секундомерами. Для ремонтных работ используются паяльные станции, антистатические наборы и наборы инструментов.

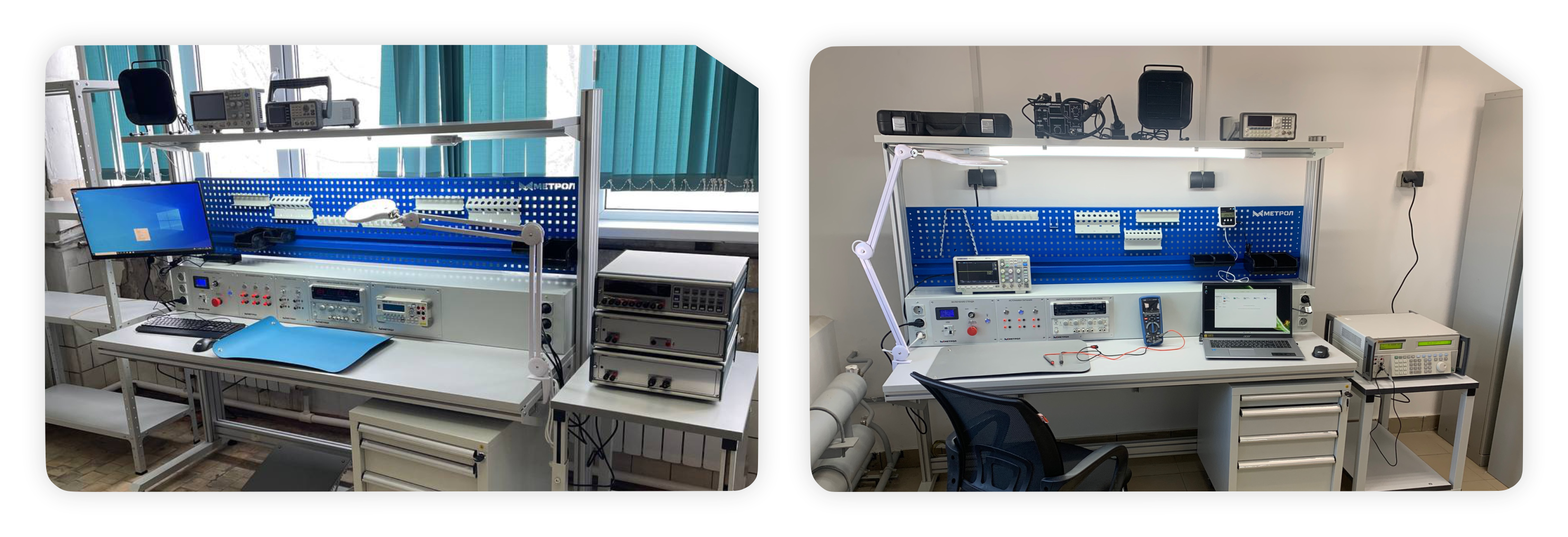

Стенды METROLCALIBRATION для поверки, калибровки и ремонта СИ электрических величин

• Рабочее место для обслуживания и ремонта КИП.
  В его состав входят: специализированные инструменты (отвёртки, ключи, антистатические наборы), оборудование для пайки и монтажа (паяльные станции и дымоуловители), измерительные приборы (мультиметры, осциллографы, термометры, источники питания) и персональные компьютеры с установленным специализированным ПО для диагностики, настройки и программирования приборов.

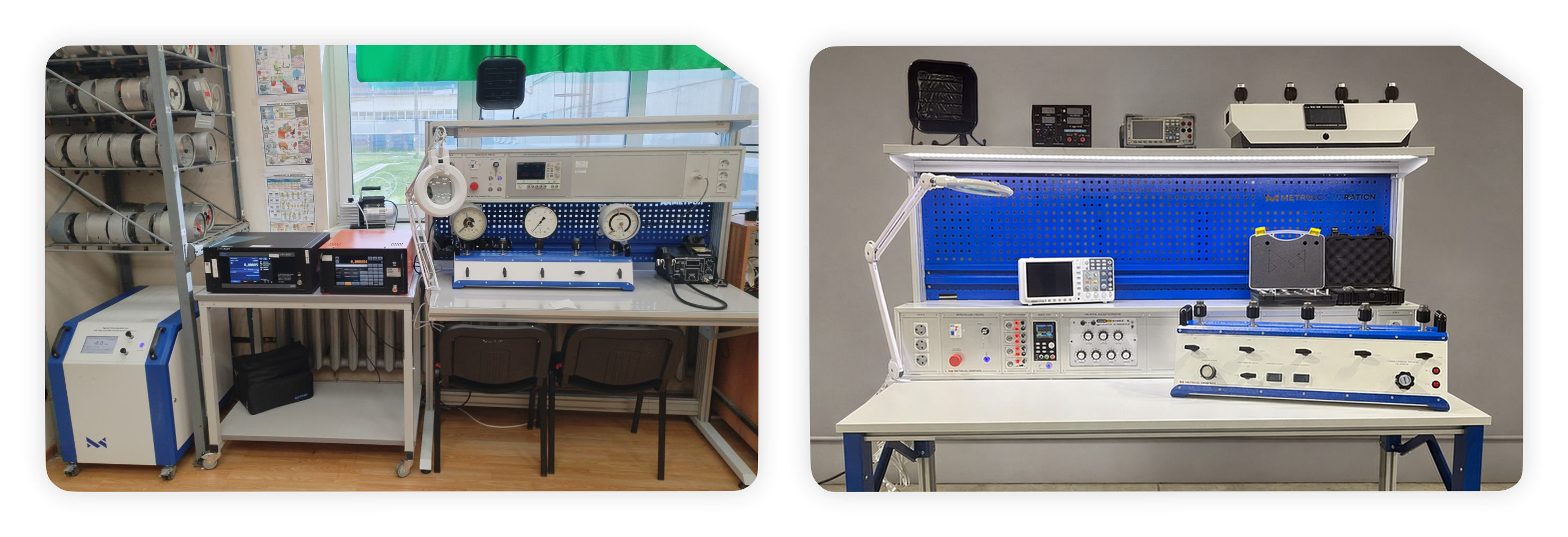

Рабочие места METROLCALIBRATION для обслуживания и ремонта КИП

• Стенд для проверки и наладки ПО АСУ ТП.
  Основным оборудованием выступаютвыступает промышленные контроллеры различных типов, модули ввода-вывода, оборудование КИПиА и физические модели технологических процессов для имитации реальных объектов. Для обеспечения взаимодействия контроллеров с оборудованием используются такие интерфейсы, как Modbus, Profibus, OPC, Ethernet, а специализированное ПО помогает мониторить системы, анализировать работу оборудованияоборудование и диагностировать сбои.

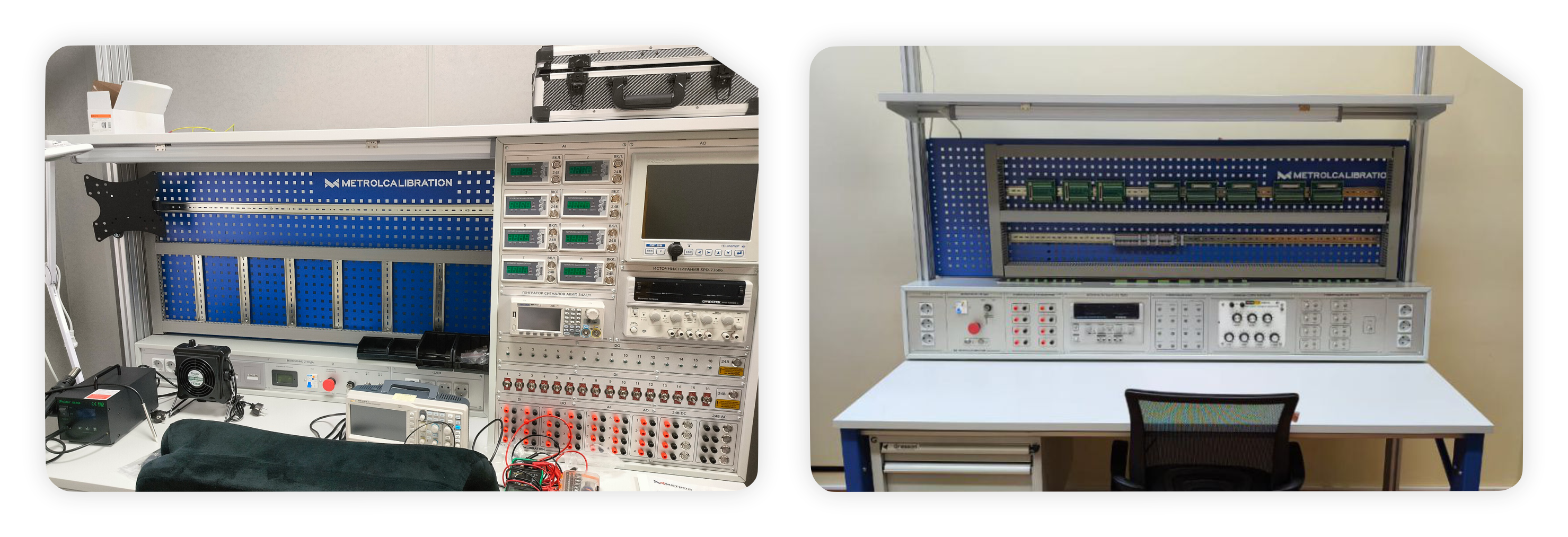

Стенды METROLCALIBRATION для поверки и наладки ПО АСУ ТП

• Имитационная установка для обучения персонала КИПиА.
  В её состав входят технологические ёмкости, трубопроводная система и шкафы управления. В системе установлены насос, манометры, преобразователи давления, датчики температуры, расходомер, сужающее устройство. Управление осуществляется через шкаф КИП и шкаф ЧП с частотным преобразователем, оснащёнными всеми необходимыми узлами для отработки практических навыков.

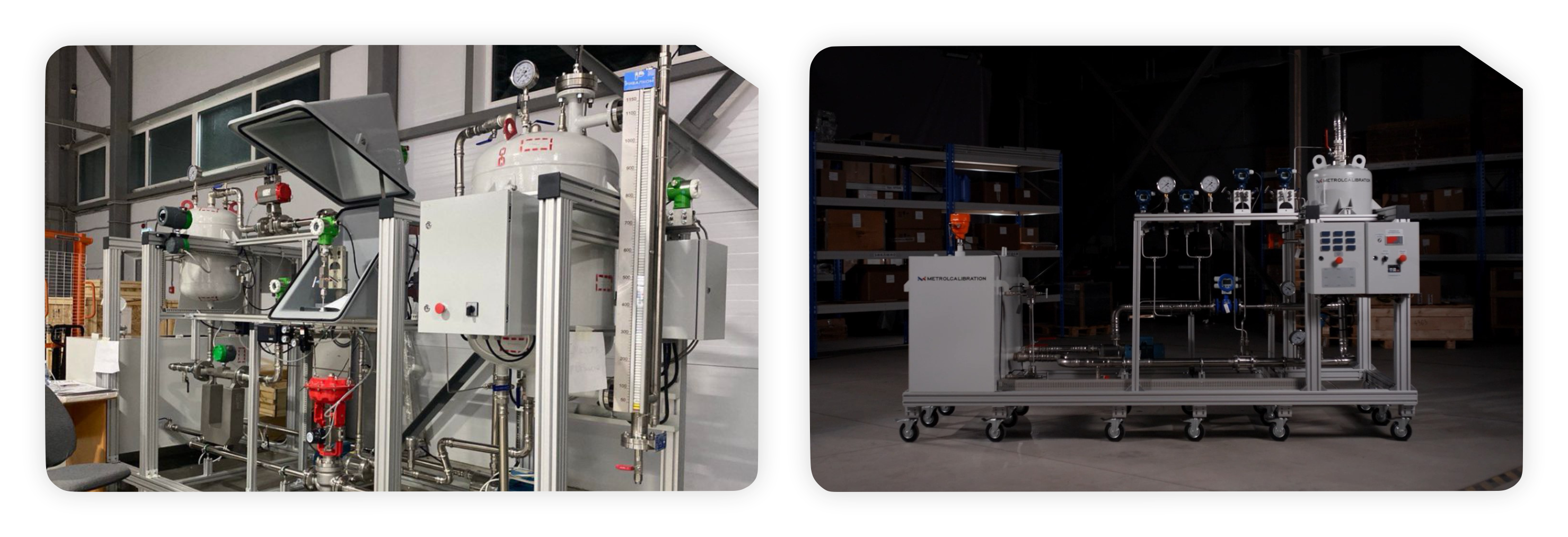

Имитационная установка METROLCALIBRATION для обучения персонала КИПиА

Использование высокоточных приборов, преимущественно собственного производства, гарантирует высокую точность, соответствие российским нормативам, надёжность и удобство обслуживания. Дополнительно все перечисленные стенды могут быть оснащены специализированным оборудованием согласно требованиям заказчика.

Автоматизация процессов поверки в лаборатории достигается не только за счёт современного оборудования, но прежде всего благодаря программному обеспечению MetrolCalibration. Оно позволяет исключить ручной ввод данных, автоматически фиксировать результаты измерений и формировать протоколы в соответствии с нормативами. Таким образом, MetrolCalibration снижает влияние человеческого фактора, повышает производительность и объединяет все стенды лаборатории в единую систему.

Варианты исполнения стендов

В зависимости от задач предприятия и площади помещения, стенды для поверки и калибровки могут выполняться в нескольких конструктивных вариантах:

1. Угловое исполнение

Стенд монтируется по угловой схеме, что позволяет рационально использовать площадь лаборатории и создавать компактные рабочие зоны. Такой вариант удобен для небольших помещений или при необходимости объединить несколько типов поверочного оборудования в одну зону.

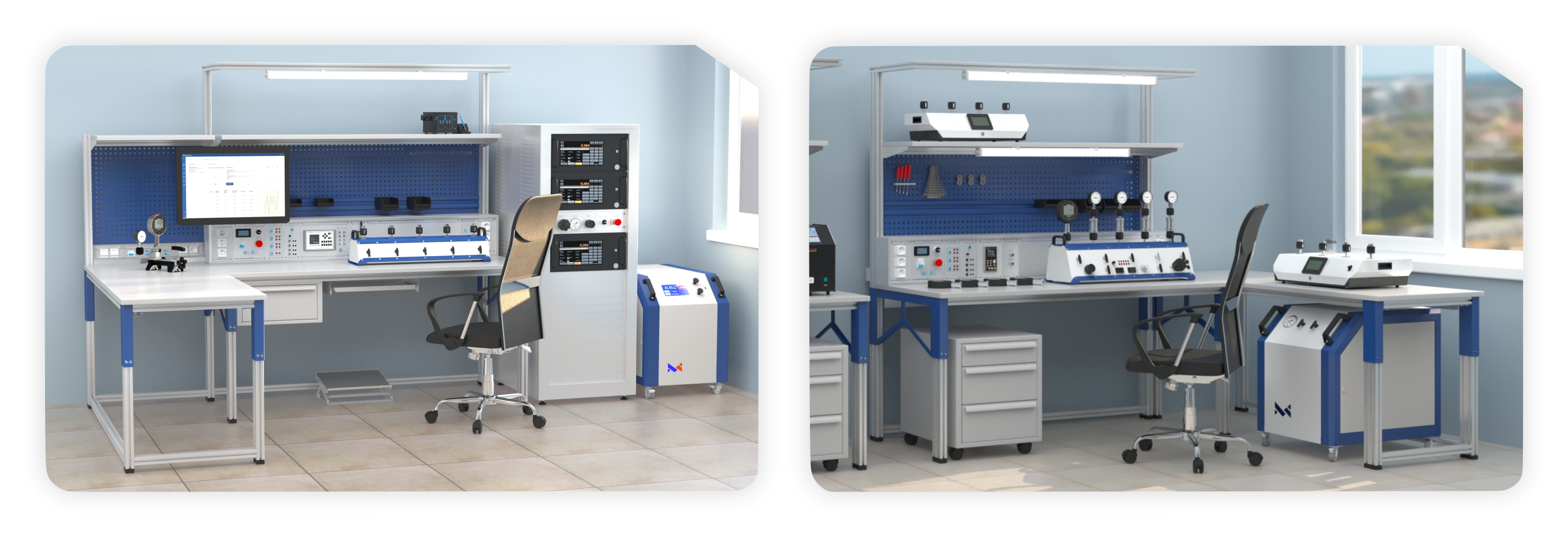

Варианты углового исполнения стенда

2. Прямое исполнение с автоматическим подъемным механизмом

Современный вариант, при котором высота столешницы регулируется с помощью пульта управления. Это позволяет быстро адаптировать рабочую поверхность под рост и специфику работы оператора, а также под тип выполняемых работ. Такой стенд обеспечивает максимальную эргономику и комфорт при длительной работе.

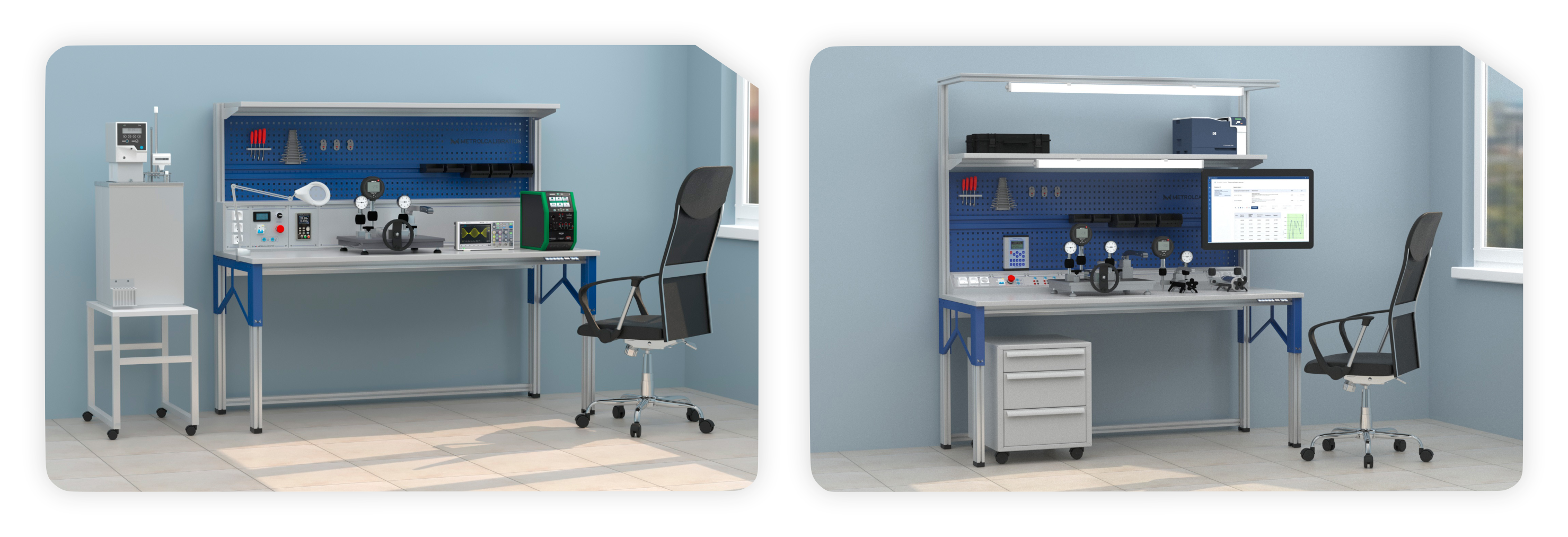

Варианты прямого исполнения стенда с автоматическим подъемным механизмом

3. Прямое исполнение без автоматического подъемного механизма

Более простое и экономичное решение. Высота столешницы изменяется вручную с фиксацией в выбранном положении. Подходит для случаев, когда необходимость изменения высоты возникает нечасто, либо когда требуется бюджетный вариант без сложной автоматики.

Варианты прямого исполнения стенда без автоматического подъемного механизма

4. Стол с двумя рабочими зонами

Конструкция, рассчитанная на одновременную работу двух специалистов. Каждое рабочее место может быть оснащено собственным набором оборудования, при этом операторы могут использовать общие системы питания, подачи давления или управления. Такой вариант оптимален для учебных классов, а также для предприятий с большим объёмом метрологических работ.

Варианты исполнения стенда с двумя рабочими зонами

Каждый из этих вариантов можно адаптировать под конкретные требования заказчика: выбрать оптимальный размер, количество встроенных модулей и систему хранения. Таким образом, лаборатория формируется не только как центр точных измерений, но и как удобное рабочее пространство для специалистов.

Распределение нагрузки на стенды

При проектировании метрологической лаборатории важно учитывать не только состав оборудования, но и правильное распределение нагрузки между стендами. Правильная организация работы лаборатории строится на принципе разделения: каждому типу средств измерений — свой стенд. На это есть несколько причин:

1) Повышение точности и надёжности. Каждый стенд изготавливается под определённый тип задач. Разделение исключает перекрёстные факторы влияния на тот или иной процесс. Например, вибрации от ремонта не повлияют на эталонные измерения давления).

2) Оптимизация времени. Пока один стенд работает с долгим процессом (например, стабилизация температуры), другой может использоваться для быстрых поверок. Это увеличивает пропускную способность лаборатории.

3) Снижение износа оборудования. Если универсальный стенд перегружен разными задачами, оборудование быстрее изнашивается. Разделение по направлениям продлевает срок службы.

4) Безопасность. Работа с газами, высокими давлениями и электричеством требует разных условий безопасности. Разделённые стенды позволяют оборудовать каждую зону специализированными системами защиты.

5)  Удобство для персонала. Операторы специализируются на конкретном типе стенда и повышают свою квалификацию быстрее. К тому же, рабочее место становится эргономичнее.

6)  Гибкость развития. При росте объёмов поверок всегда можно добавить новый стенд по конкретному направлению, не перегружая существующие.

Таким образом, правильное распределение нагрузки на стенды обеспечивает порядок, снижает вероятность ошибок и делает процесс поверки более быстрым и надёжным.

Лаборатория под ключ: от идеи до внедрения

Современная лаборатория от MetrolCalibration — это не набор стендов, а стратегический инструмент, влияющий на качество продукции и эффективность предприятия.

Мы поможем вам построить метрологическую лабораторию «под ключ» с автоматизацией всех процессов. Свяжитесь с нами по адресу zakaz@metrol-kip.ru или оставьте заявку на сайте — и мы подберём оптимальное решение под ваши задачи.
