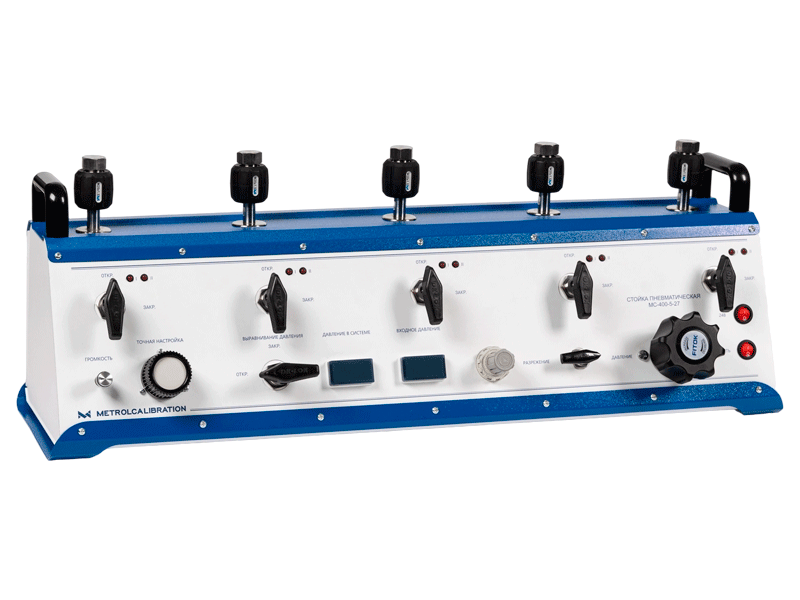

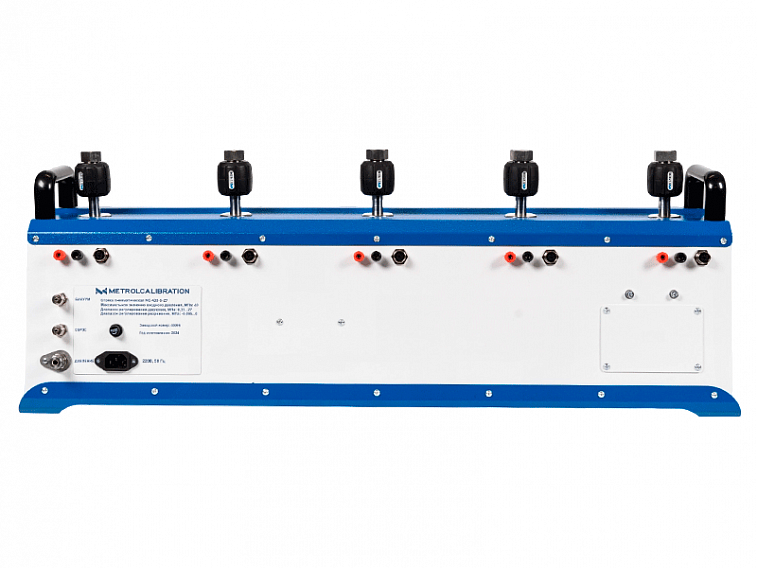

Пневматическая стойка МС-400
Описание
Пневматическая стойка MC-400 — стационарное устройство для точного регулирования давления при калибровке и поверке средств измерений давления.
Пневматическая стойка MC-400 предназначена для точного регулирования давления и разрежения при поверке и калибровке манометров и других СИ давления методом сличения с показаниями эталонных приборов. Стойка выпускается в исполнениях MC-400-3 (3 подключаемых СИ) и MC-400-5 (5 подключаемых СИ).
СИ присоединяются к стойке при помощи самоподжимных патронов с резьбой М20х1,5 по ГОСТ 24705-2004, что позволяет осуществлять монтаж без применения дополнительных инструментов и средств уплотнения.
Принцип действия
Стойка не создаёт давление самостоятельно — оно подаётся от внешнего источника через штуцер входного давления. Регулирование выполняется в две ступени: встроенные регуляторы первичной настройки давления и разрежения задают приблизительное значение, а регулятор объёма обеспечивает точную подстройку. Для контроля значений стойка оснащена цифровыми индикаторами входного давления и давления в системе.
Стойка выпускается в исполнениях по типу регулируемого давления:
-
PR — регулирование избыточного давления;
-
VR — регулирование разрежения;
-
PVR — регулирование избыточного давления и разрежения.
Модельный ряд
Заводское условное обозначение стойки — MC-400-X-X-X-X, где кодируется количество подключаемых СИ, максимальное рабочее давление, тип исполнения по регулируемому давлению (PR / VR / PVR) и дополнительная опция.
Дополнительные опции задаются на этапе заказа и определяют исполнение конкретной стойки:
-
«24V» — встроенный преобразователь напряжения 24 В для подключения датчиков;
-
«ЕС» — встроенный модуль поверки электроконтактных манометров (ЭКМ) со световой и звуковой сигнализацией срабатывания;
-
«HART» — встроенный HART-модем с USB-подключением.
Специалисты компании подбирают модификацию, диапазон регулирования и состав опций пневматической стойки MC-400 исходя из требований заказчика по рабочему давлению, количеству одновременно поверяемых СИ и необходимости дополнительной поверки ЭКМ или подключения по HART.
Комплект поставки
Состав комплекта зависит от исполнения стойки по типу регулируемого давления (PR / VR / PVR) и включает саму стойку, комплект уплотнений O-Ring, заглушки выходных портов, трубку для подключения к источнику вакуумирования с переходниками (для VR и PVR), шнур электропитания и руководство по эксплуатации с паспортом.
Для стоек с дополнительными опциями в комплект также входят: кабель для модуля поверки ЭКМ (опция «EC»), провода для подключения датчиков с разъёмами «крокодил» (опция «24V»), кабель USB тип А–В (опция «HART»).В стойке применяется двухступенчатое регулирование при помощи встроенных регуляторов давления и разрежения для грубой настройки и регулятора объема для точной настройки. Имеет ряд вспомогательных опций, таких как встроенный источник питания 24В, встроенный блок проверки электроконтактных манометров, встроенный НАRТ-модем.
Характеристики
|
МС-400-3-Y-Z |
МС-400-5-Y-Z |
|
|
Диапазоны регулирования давления |
0,1 ... 3,5 МПа |
0,1 ... 3,5 МПа |
|
Рабочая среда |
воздух |
воздух |
|
Количество выходных портов |
3 |
5 |
|
Диапазон регулирования разрежения |
-0,095 ... 0 МПа |
-0,095 ... 0 МПа |
|
Максимальное входное давление |
|
|
|
Рабочая температура / влажность |
5 ... 50°С / <80% |
5 ... 50°С / <80% |
|
Выходное соединение |
М20х1,5 |
М20х1,5 |
|
Электрическое питание |
220 В, 50 Гц |
220 В, 50 Гц |
|
Масса |
не более 14 кг |
не более 18 кг |
|
Габаритные размеры |
670х300х300 мм |
820х350х300 мм |
“Z” — тип регулирования давления/разрежения
PR — регулятор давления
VR — регулятор разрежения
PVR — регулятор давления / регулятор разрежения
Дополнительные опции:
"24V" – электрический разъем для подключения приборов к блоку питания 24 V;
"EC" — блок проверки коммутации электрических контактов реле и электро-контактных манометров (ЭКМ).
Имеет световую и звуковую сигнализацию с регулировкой громкости звука. Позволяет осуществлять одновременную
проверку до 4 реле или ЭКМ.
"HART" — модем HART
