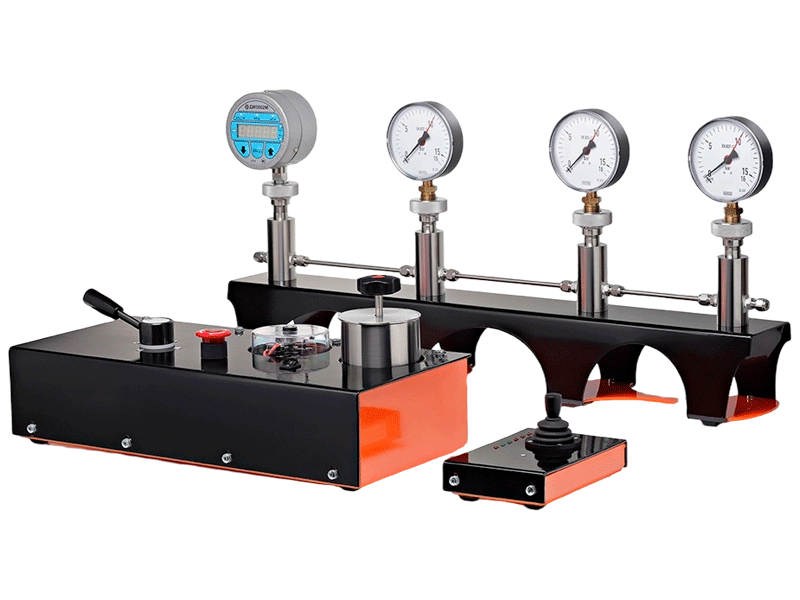

Гидравлическая система калибровки автоматизированная «ГСКА»

Гидравлическая система калибровки автоматизированная ГСКА — оборудование для автоматизированного создания высокого давления в лабораторных условиях: массовой поверки и калибровки средств измерений давления, проверки регулирующих клапанов, испытаний различного оборудования на герметичность и прочность.

Стойка гидравлическая ГСКА обеспечивает автоматизированное создание и регулирование давления в диапазоне 0…60 МПа с высокой точностью управления и высокой скоростью предварительного заполнения системы жидкостью. Рабочая среда — масло или вода.

Система применяется там, где требуется массовая поверка большого числа средств измерений давления, испытания на прочность и герметичность, а также автоматизированная проверка регулирующих клапанов.

Устройство и принцип действия

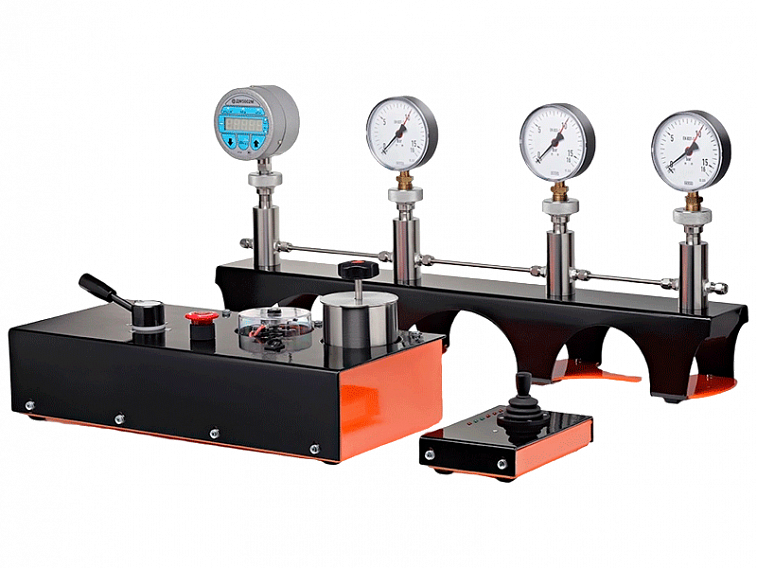

Гидравлическая система калибровки состоит из четырёх основных блоков: джойстика, пульта управления, силового блока и коллектора для установки эталонного и поверяемых приборов. Блоки соединены между собой трубопроводом низкого давления, трубопроводом высокого давления и информационными кабелями.

Силовой блок автоматически создаёт и поддерживает заданное давление, регулирование выполняется с пульта управления и джойстика; отдельного источника пневмопитания система не требует. Скорость вытеснения жидкости регулируется в двух режимах: предварительное заполнение (быстрый набор давления) и точное регулирование (плавная подстройка вблизи заданного значения). Встроенная система защиты предохраняет систему от перегрузки по давлению.

Подбор комплектации

Дополнительно система может комплектоваться фитингами со специальными резьбами, образцовыми средствами измерения, коллекторами с иным количеством посадочных мест, разделителями сред, а также полностью готовым рабочим местом (стендом) со встроенной ГСКА, калибратором, вольтметром и другим измерительным оборудованием по индивидуальным эскизам и размерам.
