Цифровой манометр METROL 100
Описание
Цифровой манометр METROL 100 — портативный прибор для точных измерений избыточного давления и разрежения жидкостей, паров и газов, в том числе кислорода.
Манометр цифровой METROL 100 предназначен для измерений избыточного давления неагрессивных некристаллизующихся жидкостей, паров и газов, в том числе кислорода, а также разрежения газов с индикацией результатов на многофункциональном жидкокристаллическом дисплее. Диапазон измерения избыточного давления — от −0,1 до 100 МПа.
Манометр может применяться в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений избыточного давления, а также как эталонный манометр для калибровки и поверки средств измерений давления в лабораторных условиях или непосредственно на технологических объектах.
Функциональные возможности:
-
фиксация пиковых значений давления;
-
обнаружение колебаний значений давления;
-
отображение значения давления в процентном соотношении от верхнего предела измерения;
-
обнуление и тарирование значений давления;
-
логирование результатов измерений;
-
голосовое сопровождение смены единиц измерения и критических событий;
-
передача данных по цифровым интерфейсам Bluetooth и USB;
-
измерение температуры окружающей среды;
-
часы реального времени.
Принцип действия
Измеряемая среда подаётся в приёмную камеру кварцевого датчика через стандартный штуцер. Под действием давления происходит деформация измерительной мембраны первичного преобразователя, что приводит к изменению электрического сопротивления на подложке тензорезисторов и формирует пропорциональный давлению электрический сигнал. Аппаратная и программная части манометра преобразуют этот сигнал в значения измеренного давления, которые выводятся на жидкокристаллический дисплей.

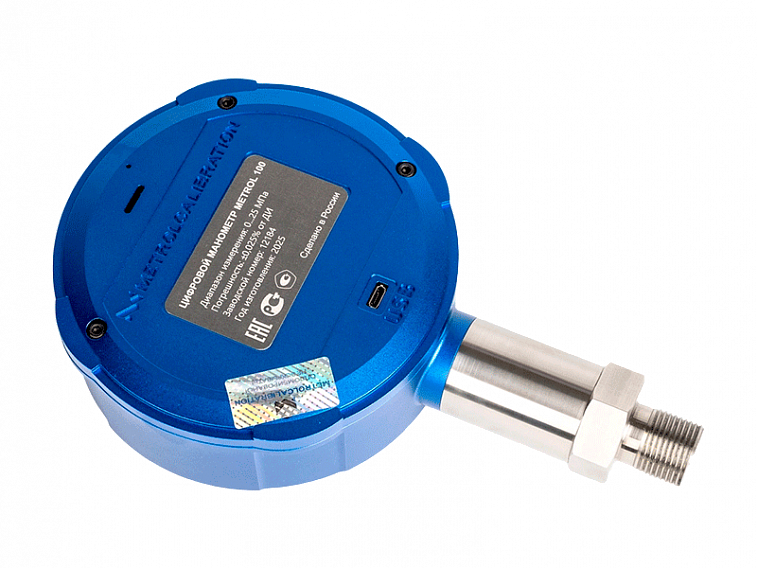

Манометр состоит из вычислительного блока в алюминиевом корпусе и чувствительного элемента в корпусе из нержавеющей стали со штуцером для подключения к источнику измеряемого давления. На лицевой панели расположены жидкокристаллический дисплей, кнопки управления и светодиодный индикатор; на задней панели — интерфейсный разъём USB, динамик и кнопка перезагрузки. Аккумуляторная батарея несъёмная, размещена внутри корпуса.
Для связи с ПК используется программное обеспечение «METROL-1», позволяющее проводить поверку и калибровку средств измерения давления с выдачей протокола как в режиме реального времени, так и по сохранённым в памяти манометра данным. Программное обеспечение «METROL DataLogger» устанавливает связь с манометром через интерфейс RS-232 или Bluetooth и передаёт файлы логирования: прибор фиксирует от 1 до 120 точек измерения с интервалом от 1 до 7199 секунд и хранит до 100 CSV-файлов с записанными значениями.
Комплект поставки
-
манометр цифровой METROL 100;
-
литий-полимерная аккумуляторная батарея 3,7 В (установлена в манометр);
-
адаптер питания AC220V/DC5V (2A);
-
кабель microUSB/USB;
-
руководство по эксплуатации, паспорт.
По отдельному заказу в комплект может быть включено свидетельство о поверке и программное обеспечение для подключения к ПК «METROL-1».
Подбор комплектации
Специалисты компании подбирают модификацию цифрового манометра METROL 100 (диапазон измерений, класс точности) исходя из диапазона рабочего давления поверяемых средств измерений заказчика и условий эксплуатации на объекте.
Портативный цифровой манометр METROL 100 с низким энергопотреблением предназначен для измерения давления неагрессивных и некристаллизующихся жидкостей, газов, паров, а также кислорода.
Характеристики
|
Диапазон измерения избыточного давления |
-0,1...250 МПа |
|
Погрешность |
± 0,025%; ±0,05%; ± 0,1%; ±0,2% от ДИ |
|
Максимальная перегрузка |
110% |
|
Рабочая среда |
жидкость / газ |
|
Рабочая температура / влажность |
-10...50℃ / 5-85% |
|
Питание прибора |
3,7 V, 4000 мА/ч |
|
Тип соединения |
резьба наружная М20х1,5 |
|
Межповерочный интервал |
1 год |
|
Габаритные размеры, не более |
Ø120 х 205 х 43 мм |
|
Масса, не более |
1 кг |
Видео
Документы
Отзывы
Длительный срок применения вышеупомянутого оборудования и его безотказная работа позволяют сделать вывод о высокой надежности. Метрологические и технические характеристики соответствуют заявленным.
ФБУ «Волгоградский ЦСМ» рекомендует компанию ООО «МЕТРОЛ» как добросовестного и надежного партнера.
Цифровые манометры METROL 100 (0...2,5) МПа, METROL 100 (0...60) МПа, METROL 100 (0...250) кПа полностью соответсвуют заявленным метрологическим характеристикам оборудования, что позволяет эксплуатировать его в качестве рабочего эталона единицы измерения давления.
Кроме того, хочется отметить высокую квалификацию сотрудников ООО «МЕТРОЛ» в технической области и надлежащий контроль сроков поставки.
Вначале 2019 года были приобретены еще два цифровых манометра МETROL 100 на диапазоны [(-0,1) -6] МПа и (О -60) МПа с ручной пневматической помпой METROL 209 и гидравлической помпой METROL 214 соответственно. Небольшие габариты, маленький вес помп, большое количество часов работы манометров без подзарядки и наличие переносных кейсов позволяют использовать их в качестве переносных устройств.
За время эксплуатации поставленное оборудование работает без нареканий, отвечает высоким стандартам качества, изготовлено с применением надежных комплектующих от мировых производителей, современных и прогрессивных решений. В планах закупки оборудования на 2020 год приобретение пневматической стойки МETROL 400 и системы питания давления МETROL-K25.
В 2018 году нами была приобретена продукция разработанная и изготовленная предприятием ООО "Метрологическое обеспечение": ручная пневматическая помпа METROL 201 и цифровой манометр METROL 100.
За время эксплуатации данное оборудование зарекомендовало себя как надёжное, качественное и эффективное. Заявленные метрологические характеристики оборудования соответствуют данным в паспортах вышеуказанных приборов. Продукция полностью советует заявленным техническим характеристикам.
Цифровой манометр METROL 100 имеет низкую инерционность, широкий выбор единиц измерения давления и интуитивно понятное меню.
