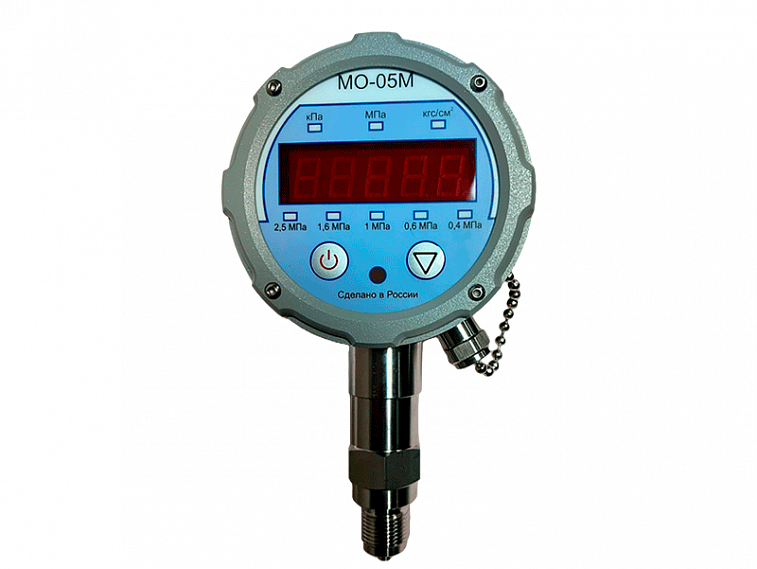

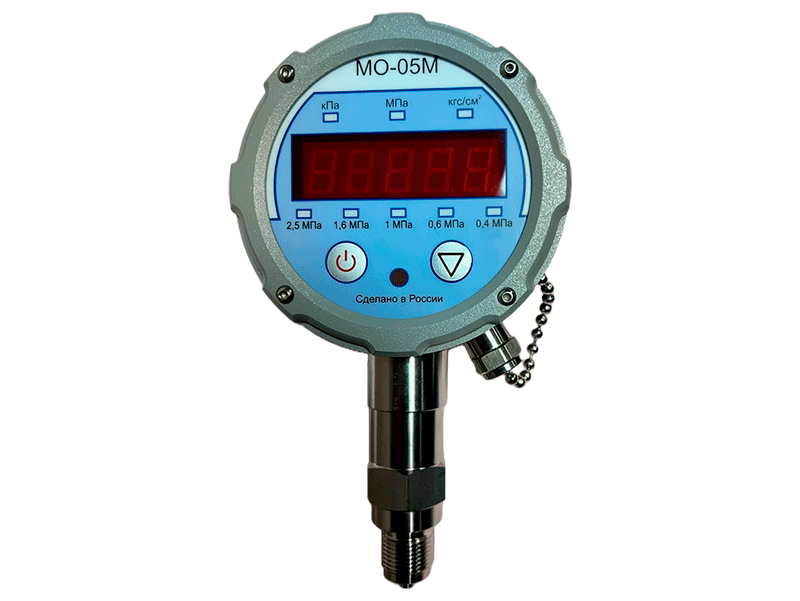

Манометр цифровой МО-05М, Исполнение 3
- Светодиодный дисплей
- Приведенная погрешность
- Несъемная измерительная часть
Описание
Манометр цифровой МО-05М, Исполнение 3 — цифровой манометр для точных измерений избыточного давления, разрежения и давления-разрежения.
Манометр цифровой МО-05М в Исполнении 3 состоит из терминала со светодиодным дисплеем и несъёмной измерительной головкой. Количество поддиапазонов — 5 или 6, в зависимости от диапазона измерений.
Манометр применяется для передачи размера единиц давления при поверке, калибровке и испытаниях средств измерения давления.
Принцип действия
Измеряемое давление воздействует на мембрану измерительного блока и преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием этой силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нём тензорезисторов. Электронный блок преобразует изменение сопротивления и отображает количественное значение измеренного давления на встроенном светодиодном дисплее.
Манометр работает от трёх литиевых элементов питания формата АА (не менее 300 часов непрерывной работы) либо от внешнего источника питания; предусмотрено три режима яркости светодиодной индикации — при повышении яркости время работы от батареек сокращается.
Комплект поставки
-
манометр цифровой МО-05М, Исполнение 3 — 1 шт.;
-
элементы питания (литиевые батарейки формата АА) — 3 шт., или литиевые аккумуляторы формата АА (3 шт.) с зарядным устройством и проводом к нему;
-
защитный колпачок измерительного канала — 1 шт.;
-
упаковка — 1 шт.;
-
паспорт — 1 экз.;
-
свидетельство образцового средства измерения, протокол первичной поверки — 1 комплект.
Манометры с верхним пределом измерения 2,5 МПа поставляются с ограничительным клапаном ОК-5.
Подбор комплектации
Специалисты компании подбирают модификацию манометра МО-05М (диапазон измерений, класс точности, климатическое исполнение) исходя из диапазона рабочего давления поверяемых средств измерений заказчика и условий эксплуатации на объекте.
Манометры цифровые МО-05М предназначены для точных измерений избыточного давления, атмосферного давления, температуры и относительной влажности.
Характеристики
|
Предел допускаемой приведенной погрешности, % от поддиапазона измерений |
0,02; 0,025; 0,05; 0,1; 0,15; 0,25; 0,4 |
|
Единицы измерения |
Па, кПа, мм рт.ст. (для манометров c ВПИ до 40кПа) |
|
Поддиапазоны измерений, МПа |
От минус 0,1 до 0 |
|
Межповерочный интервал |
1 год - ±0,02; ±0,025; ±0,05 %; 2 года - ±0,1; ±0,15; ±0,25; ±0,4 % |
|
Дополнительная погрешность, вызванная отклонением температуры окружающей среды от диапазона температур от +21 до +25 °С в диапазоне рабочих температур, %/10 °С |
0,8γ (Манометры, выпускаемые с климатическим исполнением от +5 до +50 °С или от +18 до +28 °С не имеют дополнительной погрешности) |
|
По устойчивости к климатическим воздействиям имеют исполнения, в соответствии с ГОСТ 15150-69 |
- УХЛ3.1 (-30 ÷ +70 °С); |
|
Степень защиты от попадания внутрь пыли и воды, в соответствии с ГОСТ 14254-2015 |
IP65 |
|
Количество поддиапазонов в одном манометре |
5 или 6 |
|
В соответствии с ГОСТ Р 52931-2008, по устойчивости к механическим воздействиям соответствует группе исполнения |
N4 |
|
Электрическое питание осуществляется |
а) от трех литиевых батареек формата АА напряжение 1,5 вольта. |
|
Время непрерывной работы манометра МО-05М от батареек не менее 300 часов. Манометр МО-05М имеет три режима яркости свечения цифровой светодиодной индикации. Данная характеристика указана для низкого уровня свечения. При увеличении яркости свечения цифровой индикации, время непрерывной работы манометра МО-05М уменьшается. |
|
|
Средняя наработка на отказ |
150000 часов |
|
Масса, кг, не более |
0,8 |
|
Габаритные размеры (ширина×длина×высота), мм, не более |
108х49х220 |
|
Резьбовое соединение |
М20х1,5 |
|
Материал штуцера |
нержавеющая сталь AISI 304 |
|
Материал корпуса манометра |
сплав алюминия Д16Т |
