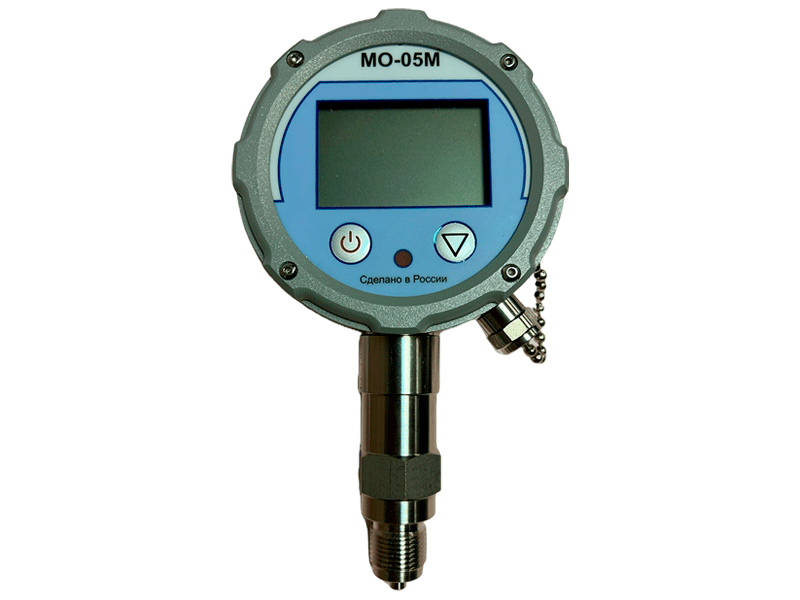

Манометр цифровой МО-05М, Исполнение 6 и 6МС

Особенности "Исполнение 6":

ЖК-дисплей
Несъемная измерительная часть
Приведенная погрешность
Встроенная метеостанция, исп. 6МС (доп. опция)

Запросить КП В корзину

Описание

Манометр цифровой МО-05М, Исполнение 6 и 6МС — цифровой манометр для точных измерений избыточного давления, разрежения и давления-разрежения.

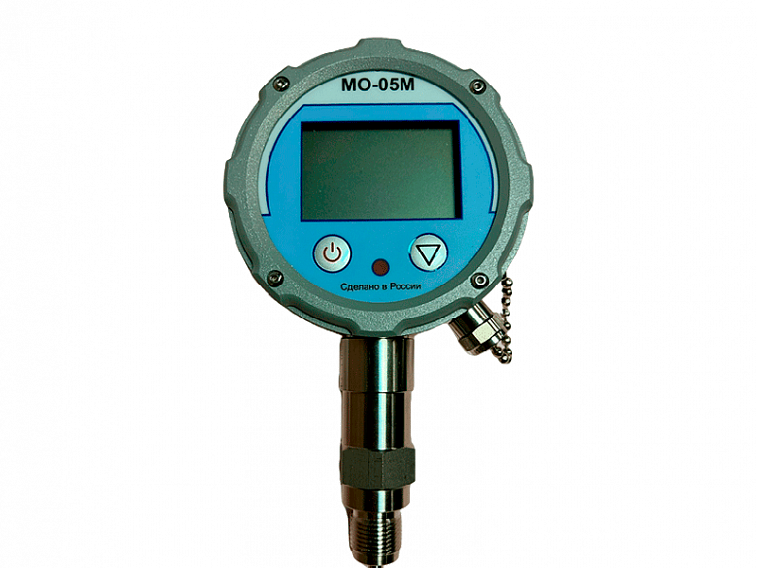

Манометр цифровой МО-05М в Исполнении 6 состоит из терминала с ЖК-дисплеем и несъёмной измерительной головкой. Количество поддиапазонов — 5 или 6, в зависимости от диапазона измерений. Модификация 6МС дополнительно оснащена встроенной метеостанцией.

Манометр применяется для передачи размера единиц давления при поверке, калибровке и испытаниях средств измерения давления.

Принцип действия

Измеряемое давление воздействует на мембрану измерительного блока и преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием этой силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нём тензорезисторов. Электронный блок преобразует изменение сопротивления и отображает количественное значение измеренного давления на встроенном ЖК-дисплее с подсветкой.

В модификации 6МС метеостанция дополнительно измеряет атмосферное давление, относительную влажность и температуру окружающего воздуха с помощью отдельных чувствительных элементов; результат выводится на тот же дисплей поочерёдно с показаниями давления.

Манометр работает от трёх литиевых элементов питания формата АА (не менее 300 часов непрерывной работы) либо от внешнего источника питания; включение подсветки экрана сокращает время работы от батареек.

Комплект поставки

манометр цифровой МО-05М, Исполнение 6 (или 6МС) — 1 шт.;
элементы питания (литиевые батарейки формата АА) — 3 шт., или литиевые аккумуляторы формата АА (3 шт.) с зарядным устройством и проводом к нему;
защитный колпачок измерительного канала — 1 шт.;
упаковка — 1 шт.;
паспорт — 1 экз.;
свидетельство образцового средства измерения, протокол первичной поверки — 1 комплект.

Манометры с верхним пределом измерения 2,5 МПа поставляются с ограничительным клапаном ОК-5.

Подбор комплектации

Специалисты компании подбирают модификацию манометра МО-05М (диапазон измерений, класс точности, климатическое исполнение, наличие встроенной метеостанции) исходя из диапазона рабочего давления поверяемых средств измерений заказчика и условий эксплуатации на объекте.

Манометры цифровые МО-05М предназначены для точных измерений избыточного давления, атмосферного давления, температуры и относительной влажности.

Характеристики

Предел допускаемой приведенной погрешности, % от поддиапазона измерений	0,02; 0,025; 0,05; 0,1; 0,15; 0,25; 0,4
Единицы измерения	Па, кПа, МПа, кгс/см2, мБар, Бар, мм рт.ст., psi
Поддиапазоны измерений, МПа - разрежения - избыточного давления - давления-разрежения	От минус 0,1 до 0 От (от 0 до 0,04) до (от 0 до 100) От (от минус 0,0004 до 0,0004) до (от минус 0,04 до 0,04)
Межповерочный интервал	1 год – ±0,02; ±0,025; ±0,05 и исп. 6МС; 2 года - ±0,1; ±0,15; ±0,25; ±0,4 %
Диапазоны измерений метеостанции (доп. опция): - атмосферного давления, мм рт.ст. - относительной влажности, % - температуры окружающего воздуха, °С	от 600 до 800 от 20 до 90 от +5 до +50
Пределы допускаемой абсолютной погрешности измерений: - атмосферного давления, мм рт.ст. - относительной влажности, % - температуры окружающего воздуха, °С	±1,5 ±7 ±1
Дополнительная погрешность, вызванная отклонением температуры окружающей среды от диапазона температур от +21 до +25 °С в диапазоне рабочих температур, %/10 °С	0,8γ (Манометры, выпускаемые с климатическим исполнением от +5 до +50 °С или от +18 до +28 °С не имеют дополнительной погрешности)
По устойчивости к климатическим воздействиям имеют исполнения, в соответствии с ГОСТ 15150-69	- УХЛ3.1 (-30 ÷ +70 °С); - УХЛ3.1 (-10 ÷ +70 °С); - УХЛ3.1 (+5 ÷ +50 °С); - УХЛ3.1 (+18 ÷ +28 °С) для 0,02 – 0,05% и для манометров c ВПИ до 40кПа
Степень защиты от попадания внутрь пыли и воды, в соответствии с ГОСТ 14254-2015	IP65
Количество поддиапазонов в одном манометре	5 или 6
В соответствии с ГОСТ Р 52931-2008, по устойчивости к механическим воздействиям соответствует группе исполнения	N4
Электрическое питание осуществляется	а) от трех литиевых батареек формата АА напряжение 1,5 вольта. б) от внешнего источника питания.
Время непрерывной работы манометра МО-05М от батареек не менее 300 часов. Манометр МО-05М имеет подсветку экрана. При включении подсветки экрана, время непрерывной работы манометра МО-05М уменьшается.
Средняя наработка на отказ	150000 часов
Масса, кг, не более	0,8
Габаритные размеры (ширина×длина×высота), мм, не более	108х49х220
Резьбовое соединение	М20х1,5
Материал штуцера	нержавеющая сталь AISI 304
Материал корпуса манометра	сплав алюминия Д16Т
