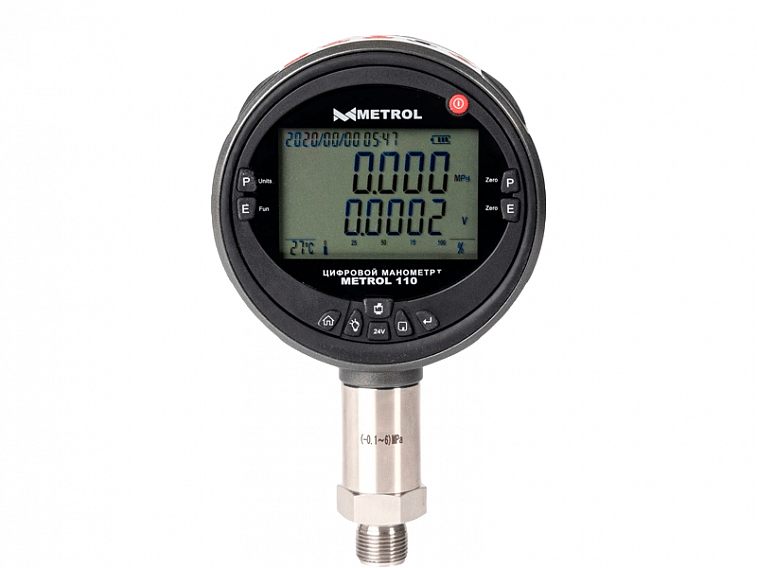

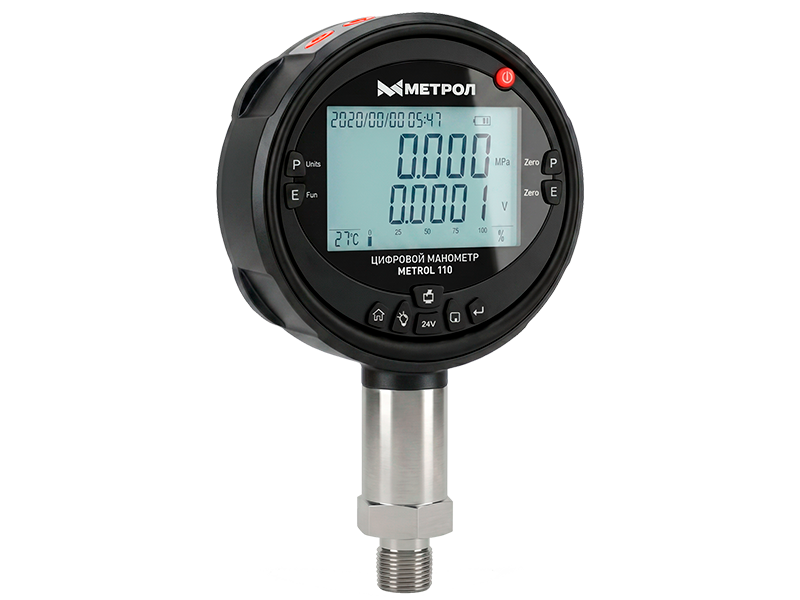

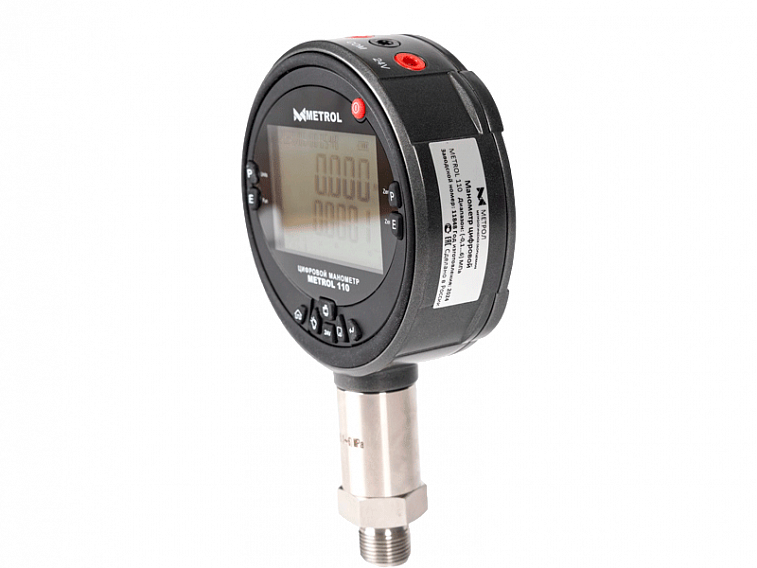

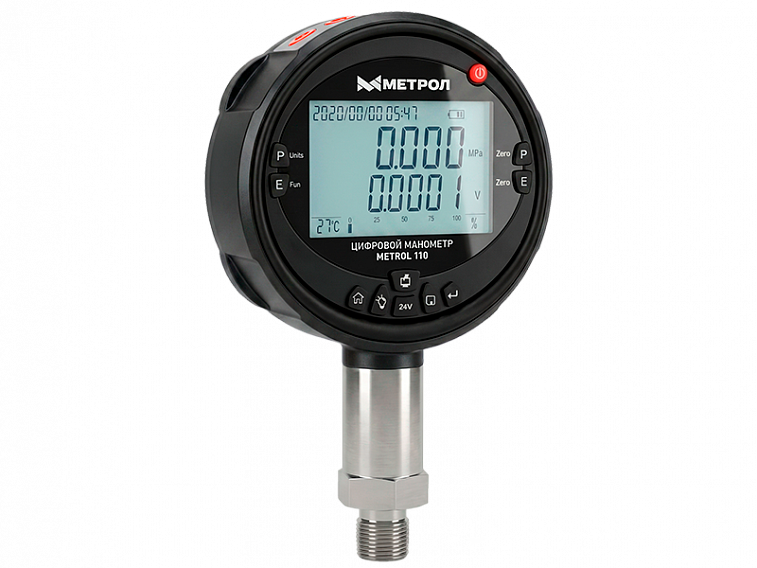

Цифровой манометр METROL 110
Предназначен для высокоточного измерения избыточного давления жидкостей и газов, а также разрежения газов с индикацией значения давления, текущего времени и даты на цифровом табло.
Описание
Цифровой манометр METROL 110 — портативный прибор для высокоточного измерения избыточного давления, разрежения и параметров электрических сигналов.
Манометр цифровой METROL 110 предназначен для измерения избыточного давления неагрессивных некристаллизующихся жидкостей, газов и паров, в том числе кислорода, а также разрежения газов, с индикацией значения давления, текущего времени и даты на цифровом дисплее. Диапазон измерения избыточного давления — от −0,1 до 100 МПа.
Манометр может использоваться как эталонный для калибровки и поверки средств измерений давления в лабораторных условиях или непосредственно на технологических объектах.
Функциональные возможности:
-
измерение температуры окружающей среды;
-
отображение измеряемого давления на процентной шкале;
-
фиксация пиковых значений давления;
-
обнаружение утечек давления;
-
измерение параметров электрических сигналов (напряжения и силы постоянного тока, состояния электрического контакта);
-
генерация напряжения 24 В от встроенного источника питания;
-
запись, хранение и передача данных через интерфейс RS-232;
-
поддержка протокола HART.
Принцип действия
Измеряемая среда подаётся в приёмную камеру датчика через стандартный штуцер. Под действием давления происходит деформация измерительной мембраны первичного преобразователя, что приводит к изменению электрического сопротивления на подложке тензорезисторов и формирует пропорциональный давлению электрический сигнал. Аппаратная и программная части манометра преобразуют этот сигнал в значения измеренного давления, выводимые на двухстрочный шестиразрядный ЖК-дисплей с подсветкой, позволяющий одновременно отображать показания нескольких измеряемых величин.

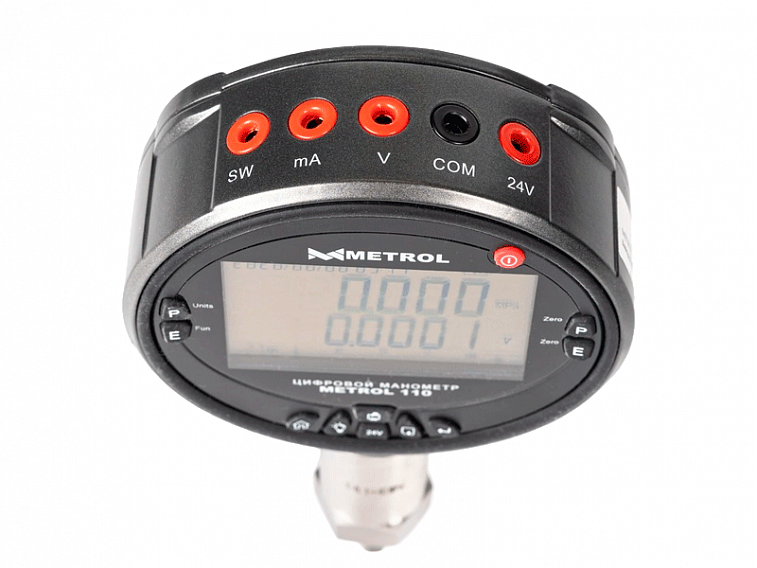

Для измерения параметров электрических сигналов на верхней панели прибора расположены разъёмы для подключения проводов: разъём питания постоянным током 24 В, общий разъём, разъём измерения напряжения, разъём измерения силы тока и разъём контроля состояния электрического контакта.

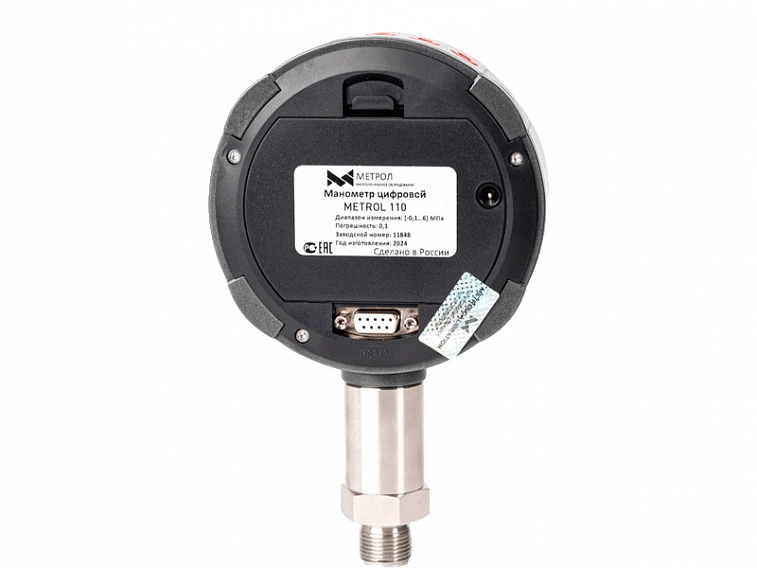

Для связи с ПК используется программное обеспечение «METROL-1», позволяющее проводить поверку и калибровку средств измерения давления с выдачей протокола как в режиме реального времени, так и по данным, сохранённым в памяти манометра; подключение осуществляется через интерфейс RS-232.

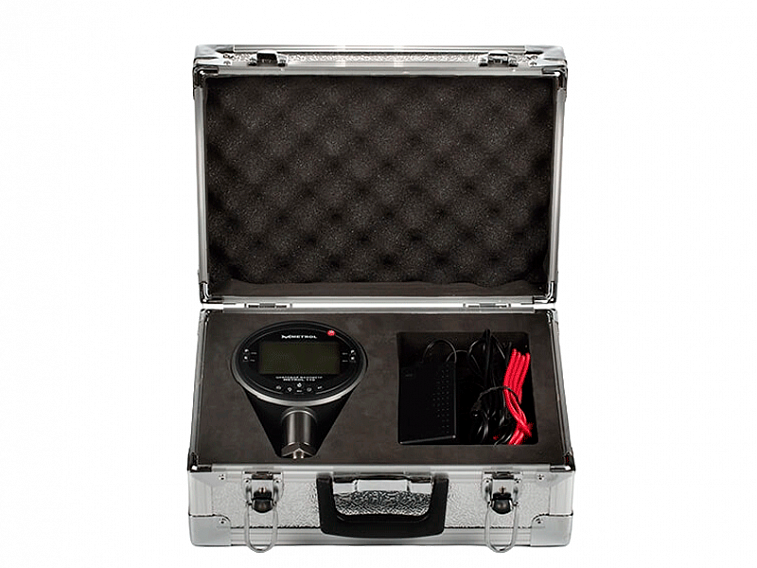

Комплект поставки
-
манометр цифровой METROL 110;
-
адаптер питания AC220V/DC10V (2A);
-
литиевая аккумуляторная батарея 8,4 В;
-
комплект соединительных проводов;
-
руководство по эксплуатации, паспорт.
По отдельному заказу в комплект может быть включено свидетельство о поверке и программное обеспечение для подключения к ПК «METROL-1».
Подбор комплектации
Специалисты компании подбирают модификацию цифрового манометра METROL 110 (диапазон измерений, класс точности) исходя из диапазона рабочего давления поверяемых средств измерений заказчика и состава контролируемого электрического сигнала.
METROL 110 представляет собой компактный цифровой манометр с низким энергопотреблением, который используется для определения давления пара, газа и некристаллизующихся неагрессивных жидкостей (включая кислород).
Характеристики
|
Диапазон измерения избыточного давления |
-0,1...250 МПа |
|
Диапазон измерения напряжения постоянного тока, В |
±30.0000 |
|
Погрешность измерения напряжения постоянного тока |
±(0,0002*ИВ + 0,0009) |
|
Диапазон измерения силы постоянного тока, мА |
±30.0000 |
|
Погрешность измерения силы постоянного тока |
±(0,0002*ИВ + 0,0009) |
|
Встроенный источник питания постоянного тока |
24±0,5 В/50 мА |
|
Погрешность |
±0,025 % / ± 0,05 % / ± 0,1 % / ± 0,2 % |
|
Максимальная перегрузка |
110 % |
|
Рабочая среда |
жидкость / газ |
|
Рабочая температура / влажность |
-10...50℃ / 5-85 % |
|
Питание прибора |
7,4V, 1800 мА/ч |
|
Тип соединения |
M20×1,5 |
|
Межповерочный интервал |
1 год |
|
Габаритные размеры, не более |
Ø120 × 205 х 43 мм |
|
Масса, не более |
1 кг |
