Программное обеспечение MetrolCalibration: современный подход к автоматизации поверки

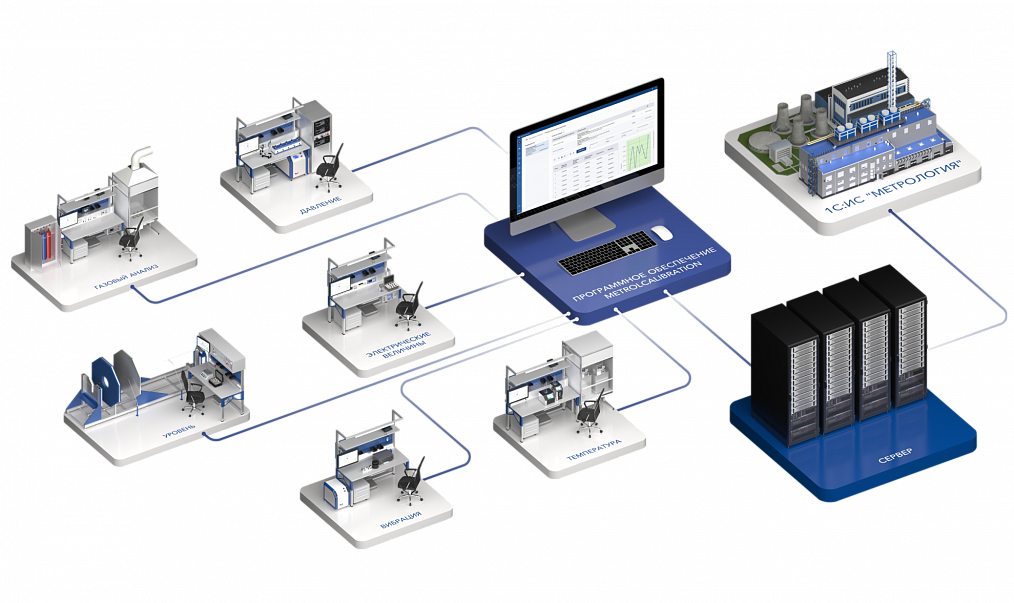

В условиях цифровизации и роста требований к точности измерений особое значение приобретает автоматизация метрологических процессов. Поверка средств измерений, ранее занимавшая значительное время и требующая множества ручных операций, сегодня может выполняться гораздо быстрее и удобнее. Существенную роль в этом играет универсальное программное обеспечение MetrolCalibration, создающее единое информационное пространство для метрологических служб.

ПО MetrolCalibration — это комплексное решение, созданное для автоматизации поверочных процессов и оптимизации работы метрологов. Программа поддерживает широкий спектр измерительных приборов и оборудования, может поставляться в комплекте с нашими метрологическими стендами, обеспечивает соответствие требованиям нормативной документации и позволяет вести систематизированный учет результатов в цифровом виде. Благодаря интерактивному и интуитивно понятному интерфейсу, даже специалисты с минимальной подготовкой могут быстро освоить работу с данной системой.

На сегодняшний день в программном обеспечении реализованы модули поверки для следующих типов средств измерения:

• Давление – поверка манометров, вакуумметров, сигнализаторов, а также датчиков и преобразователей избыточного и абсолютного давления.

• Температура – поверка биметаллических, манометрических цифровых термометров, термопар (ГОСТ 6616-94, ГОСТ 8.585-2001) и термометров сопротивления (ГОСТ 6651-2009, ГОСТ 8.625-2006).

• Газовый анализ – поверка анализаторов и сигнализаторов газа, а также датчиков состава газов.

• Электрические величины – поверка мультиметров, амперметров, вольтметров, омметров, щитовыхе приборовы (как стрелочныхе, так и цифровыхе), а также вторичных преобразователей.

• Вибрация – поверка виброметров, вибропреобразователей вибрации (датчиков виброускорения, виброскорости и виброперемещения), а также анализаторов вибрации.

• Уровень – поверка бесконтактных, поплавковых и буйковых уровнемеров.

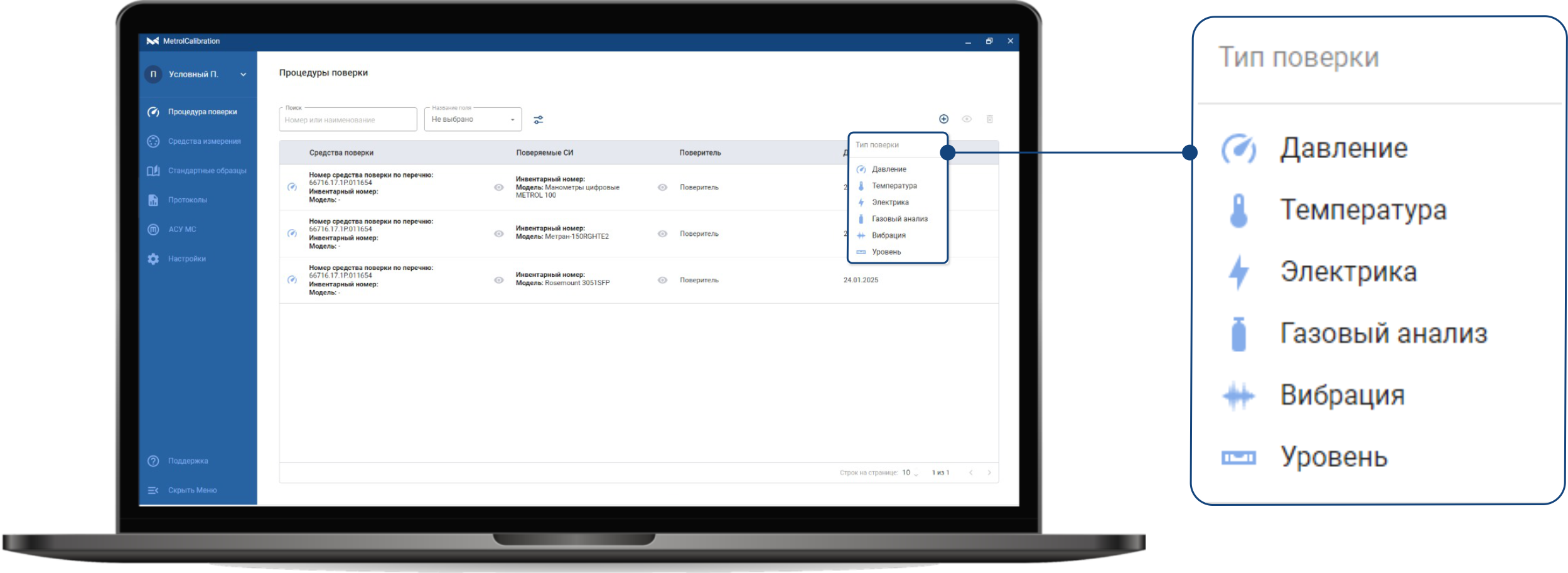

Модули поверки средств измерений в ПО MetrolCalibration

Процесс работы с ПО

В программном обеспечении MetrolCalibration реализована возможность подгрузки данных о поверяемых средствах измерений различными способами. При наличии у заказчика готовых списков СИ информация может быть импортирована из файлов или учетных систем, что позволяет быстро сформировать базу без ручного ввода. Также для ускорения идентификации и выбора конкретного прибора предусмотрена работа со сканерами штрих-кодов – пользователь может отсканировать заводской или инвентарный номер, и программа автоматически подгрузит нужное СИ. При необходимости данные можно внести и вручную: для ускорения этого процесса предусмотрены функции автозаполнения. Например, при вводе утвержденного номера типа СИ система автоматически получает остальные сведения из реестра ФГИС «Аршин». Такой подход позволяет гибко организовать процесс наполнения базы и максимально сократить время подготовки к поверке.

Далее процедура проходит по следующим этапам:

1. Создание процедуры поверки.
   Пользователь выбирает модуль поверки, с которым он собирается работать.

2. Выбор поверяемых средств измерения.
   Из списка предварительно созданных в базе приборов выбираются те, которые требуется поверить.

3. Добавление средств поверки.
   Пользователь добавляет средства поверки, с помощью которых будет выполняться процедура, и указывает порты, к которым эти средства подключены.

4. Настройка условий проведения поверки.
   Фиксируются результаты опробования и внешнего осмотра, задаются влияющие факторы и их значения, а также вводятся данные о поверителе, номере протокола, свидетельства и дате проведения поверки.

5. Настройка процесса поверки.
   Указываются условия фиксации точки во время поверки, задаются точки поверки для средств измерений и настраиваются каналы для регистрации сигналов от датчиков.

6. Определение метрологических характеристик.
   В каждой точке задаётся необходимое значение, результаты сравниваются с показаниями поверяемых приборов, рассчитывается погрешность и проводится её сравнение с максимально допустимой. При превышении нормы программа фиксирует, что прибор поверку не прошёл.

7. Завершение процедуры.
   В конце поверка сохраняется в системе. Пользователь может в любой момент открыть её повторно, а также сразу ознакомиться с автоматически сформированным протоколом поверки.

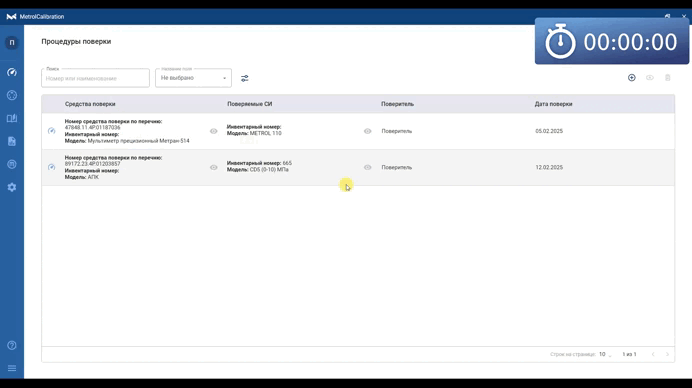

Процесс автоматической поверки средств измерений

За счет автоматизации операций и управления оборудованием, входящим в поверочный стенд, исключаются лишние ручные действия и сокращается время обработки результатов. Например, при поверке средств измерения давления в автоматическом режиме (с использованием автоматических контроллеров давления) можно одновременно проверить до 8 датчиков всего за 6 минут, что значительно повышает эффективность работы и снижает трудозатраты персонала.

Интеграция ПО MetrolCalibration с корпоративными системами

Программное обеспечение MetrolCalibration обеспечивает учет поверяемых и эталонных средств, настройку процедур поверки, хранение протоколов и формирование отчетности. Однако на промышленных предприятиях зачастую требуется более комплексный учет, включающий интеграцию с корпоративными системами, например, такими как 1С:ИС «Метрология». Для этих целей предусмотрена возможность разработки нашими специалистами индивидуальных связок с корпоративными системами или любым другим ПО заказчика.

Процесс взаимодействия систем строится следующим образом (на примере 1С:ИС «Метрология»):

1) Создание задания: пользователь 1С:ИС «Метрология» формирует задание на поверку и передает его в систему MetrolCalibration.

2) Проверка данных: пользователь MetrolCalibration проверяет задание и заполняет данные.

3) Проведение измерений: запуск автоматизированной процедуры поверки на стенде и регистрация данных.

4) Проверка и выгрузка: поверитель проверяет и выгружает задание в 1С:ИС «Метрология».

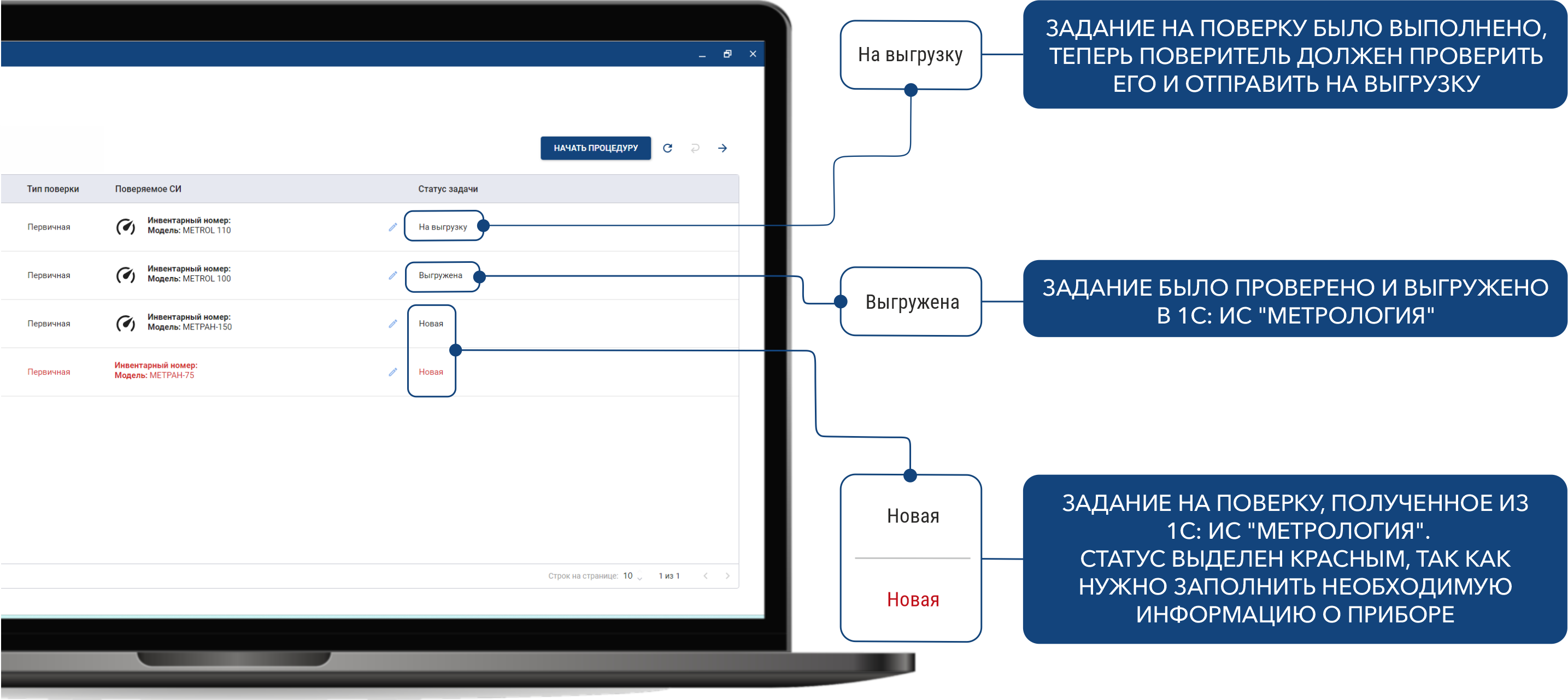

Интеграция с ИС «Метрология» на базе 1С:Предприятие

В данном случае интеграция ПО MetrolCalibration с 1С:ИС «Метрология» формирует единый контур работы с поверкой, что позволяет исключить дублирование данных, обеспечить актуальность информации о средствах измерений и повысить прозрачность процессов, сохраняя при этом гибкость настройки под специфику предприятия.

Интеграция ПО MetrolCalibration с ФГИС «АРШИН»

Интеграция программного обеспечения MetrolCalibration с ФГИС «АРШИН» значительно упрощает и ускоряет работу с карточками средств измерений. С её помощью пользователи могут автоматически заполнять данные о приборах, искать их в государственном реестре по названию или регистрационному номеру, а также подгружать характеристики эталонных средств измерений по их наименованию или номеру в перечне.

Кроме того, интеграция обеспечивает максимально простую и быструю выгрузку результатов поверки в реестр поверенных средств измерений — буквально в один клик. Система автоматически формирует и заполняет XML-файл, прикрепляет протокол поверки и передаёт готовый пакет данных во ФГИС «АРШИН».

Такой подход не только сокращает время на подготовку информации, но и минимизирует риск ошибок, обеспечивая актуальность и достоверность данных, что напрямую повышает эффективность всего процесса поверки.

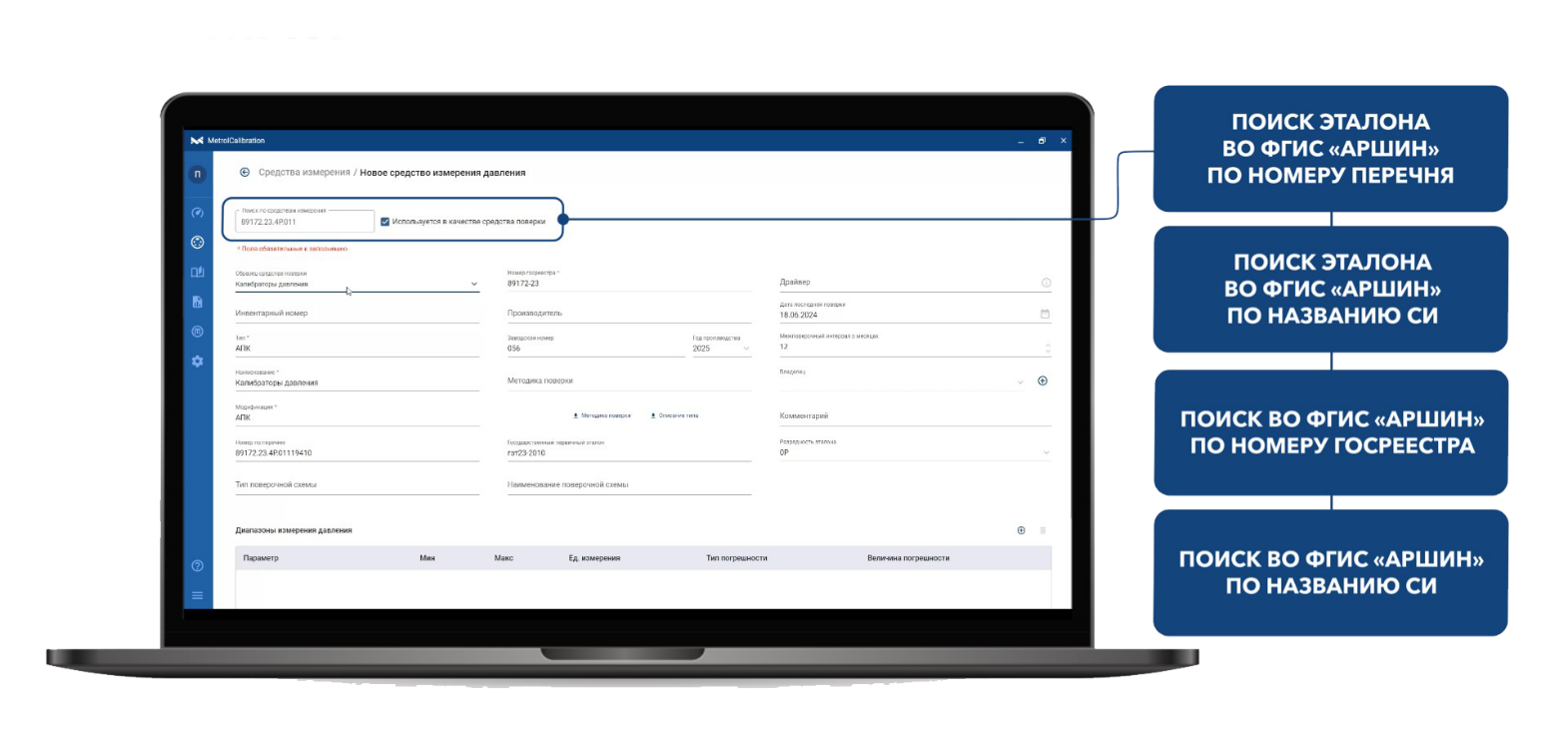

Поиск по ФГИС «АРШИН» и автоматическое заполнение данных

Почему выбирают ПО MetrolCalibration

Использование программного обеспечения от MetrolCalibration обеспечивает комплексный подход к организации поверочной деятельности, создавая единое пространство для работы со средствами измерений. Ключевые преимущества программного обеспечения включают:

• Снижение трудозатрат: автоматизация рутинных задач позволяет сосредоточиться на более важных аспектах работы.

• Повышение качества работы: исключение ошибок, возникающих при ручном вводе данных.

• Интеграция с базами данных: совместимость с популярными системами учета и управления.

• Серверное решение: централизованное хранение информации о различных средствах измерений измерения, протоколов и проведенных процедур поверки, организациях и пользователях.

• Поддержка двух операционных систем: реализованы версии под Windows и под Astra LinuxAstralinux.

• Соответствие государственным стандартам: ПО включено в Единый реестр российского программного обеспечения., При этом заложенные алгоритмы расчетов полностью соответствуют государственным поверочным схемам и требованиям ГОСТ/МИ.

Таким образом, использование ПО MetrolCalibration позволяет автоматизировать весь цикл поверочной деятельности, сокращая трудозатраты, минимизируя ошибки и повышая общую эффективность технического обслуживания приборов на предприятии.
