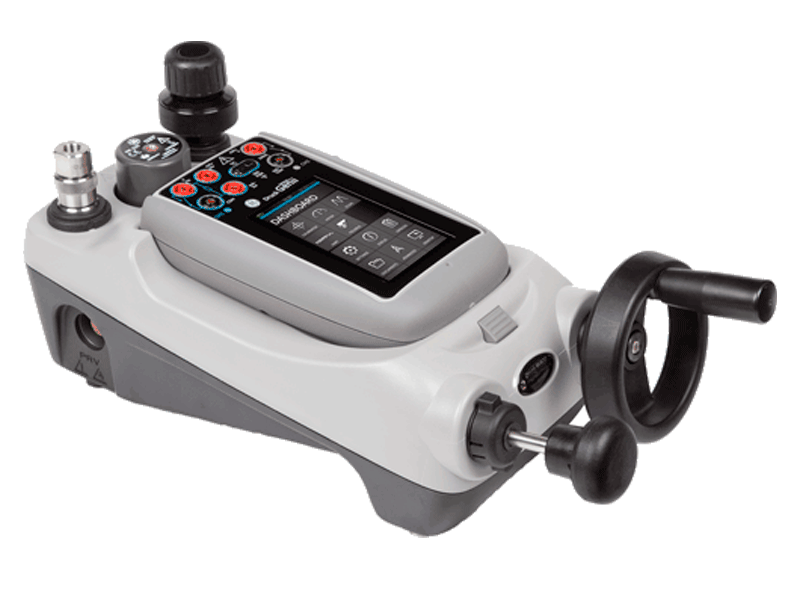

Многофункциональный калибратор DPI620G

Предназначен для поверки, калибровки и ремонта преобразователей и датчиков давления, цифровых и аналоговых манометров, КИПиА, АСУТП, в лабораторных и полевых условиях эксплуатации.

Запросить КП В корзину

Описание

Многофункциональный калибратор DPI620G — переносной калибратор электрических величин с функцией HART-коммуникатора для поверки и калибровки преобразователей и датчиков давления, цифровых и аналоговых манометров, применяемых в составе систем автоматизации технологических процессов.

Калибратор DPI620G предназначен для поверки и калибровки преобразователей и датчиков давления, цифровых и аналоговых манометров, средств измерений КИПиА, применяемых в системах автоматизации технологических процессов, в лабораторных и полевых условиях. Прибор также применяется при техническом обслуживании и наладке указанных средств измерений.

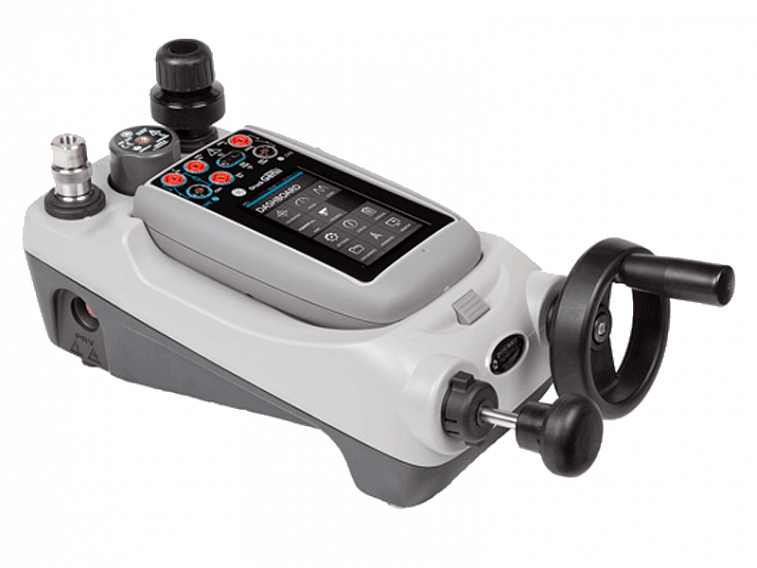

Калибратор имеет модульную конструкцию: калибратор электрических величин DPI620G с функцией HART-коммуникатора комплектуется сменными модулями давления PM620 с различными диапазонами измерения абсолютного и избыточного давления до 100 МПа и погрешностью ±0,025% ВПИ. Модули устанавливаются на станцию задания давления — пневматическую PV621 (от −0,095 до 2 МПа), пневматическую PV622 (от −0,095 до 10 МПа) или гидравлическую PV623 (до 100 МПа).

Прибор оснащён операционной системой CE Windows, степенью защиты IP65, портом USB master для подключения периферии (например, принтеров), портом USB slave для подключения к ПК и слотом карты microSD для расширения памяти. Доступно искробезопасное исполнение DPI 620 IS.

Принцип действия

Задание давления выполняется ручной помпой станции соответствующего типа — пневматической или гидравлической, в зависимости от подключённой станции PV621, PV622 или PV623; также поддерживается работа с ручными насосами давления PV210, PV211, PV212, PV411 HP. Модуль давления PM620 измеряет давление в подключённом диапазоне независимо от типа станции задания давления.

Измерение и воспроизведение электрических величин выполняется электронным блоком прибора: DPI620G измеряет и воспроизводит напряжение и силу постоянного и переменного тока, частоту, сопротивление, а также обеспечивает питание токовой петли. Прибор поддерживает измерение и воспроизведение сигналов 10 типов термометров сопротивления и 12 типов термопар.

Подбор комплектации

Специалисты компании подбирают модель калибратора DPI620G, модуль давления PM620 и станцию задания давления исходя из требуемых цифровых протоколов связи, диапазона рабочего давления и типа поверяемых средств измерений заказчика.

Характеристики

Давление
Модули давления	PM 620, PM 620(IS)
Вид давления	избыточное	абсолютное
Диапазон измерений	± 2,5кПа...100МПа**	0кПа...100МПа
Погрешность, %ВПИ	±0,025
Рабочая температура	-10...+50°C
Задание давления	Станции задания давления PV621(IS), PV622(IS), PV623(IS) Ручные насосы давления PV210, PV211, PV212, PV411 HP
Температура Измерение/воспроизведение
Термометров сопротивления	10 типов термометров сопротивления; диапазон - 270 ...+850°C
Сигналов термопар	12 типов термопар; диапазон -270...+20000°C
Напряжение постоянного/переменного тока*
Диапазон измерений	от -10...100мВ	до ±30В
Погрешность	0,007%ИВ+0,01%ВПИ	0,01%ИВ+0,004%ВПИ
Диапазон воспроизведений	от -10...100мВ	до 0...12В
Погрешность	0,014%ИВ+0,01%ВПИ	0,01%ИВ+0,0035%ВПИ
Сила постоянного тока
Диапазон измерений	±20мА	±55мА
Погрешность	0,012%ИВ+0,006%ВПИ	0,016%ИВ+0,005%ВПИ
Диапазон воспроизведений	от 0 до 24мА
Погрешность	0,015%ИВ+0,005%ВПИ
Питание токовой петли	24В
Частота (импульсы 0...999999)
Диапазон измерений	от 0...1000Гц	до 1...50кГц
Погрешность	0,003%ИВ+0,0002%ВПИ	0,003%ИВ+0,0004%ВПИ
Диапазон воспроизведений	от 0...1000Гц	до 1...50кГц
Погрешность	0,003%ИВ+0,00023%ВПИ	0,003%ИВ+0,000074%ВПИ
Сопротивление
Измерение/воспроизведение	от 0 до 4000 Ом
Погрешность	От 0,009%ИВ+0,00125ВПИ
Рабочая температура	-10...+50°C
Влажность	от 5% до 90% (без конденсации)
Цветной сенсорный ЖК дисплей	Диагональ 110мм; Разрешение: 420х272 точек
Питание	220В/50Гц; аккумулятор (код IO620-Battery), емкость 5040 мАч
Габариты/масса	183х114х42мм/0,5кг

*напряжение переменного тока от 0...2000мВ до 0...300В доступно только в режиме измерения
**при использовании функции TARE модуль абсолютного давления переводится в режим измерения избыточного давления
