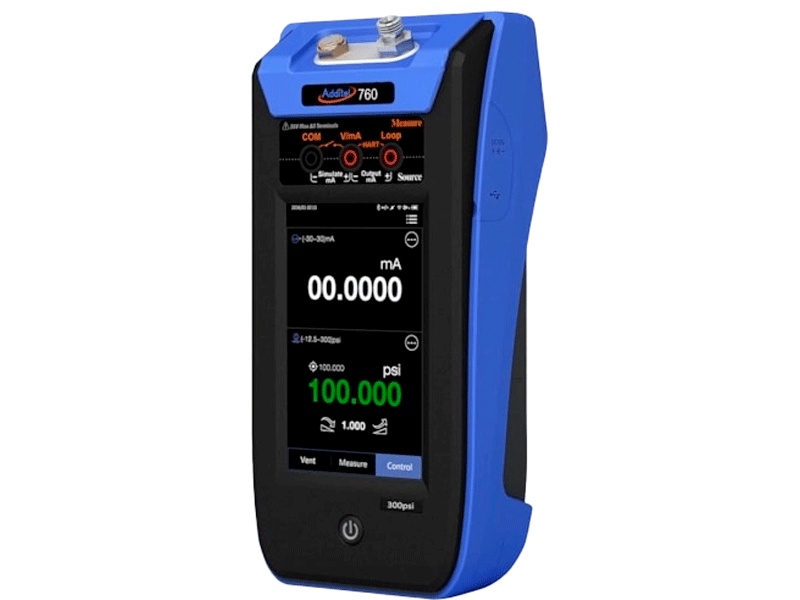

Калибратор давления с электрической помпой Additel 760

Компактный и автоматизированный калибратор давления, который обеспечивает высокую точность и широкий диапазон измерений, оставаясь при этом простым в использовании как в лаборатории, так и в полевых условиях.

Запросить КП В корзину

Описание

Портативный калибратор давления Additel 760 — автоматический ручной калибратор со встроенной электрической помпой, заменяющей громоздкие ручные помпы. Прибор предназначен для автоматического создания, регулирования и высокоточного измерения давления, а также измерения электрических сигналов при поверке и калибровке средств измерений давления непосредственно на месте эксплуатации.

Калибратор давления с электрической помпой Additel 760 применяется для поверки и калибровки:

датчиков давления и измерительных преобразователей давления;
манометров и калибраторов давления;
вторичной аппаратуры, работающей с электрическими сигналами (сила тока, напряжение).

Весит прибор менее 1,8 кг — это позволяет использовать его как полностью ручной, действительно портативный калибратор давления в полевых условиях.

Принцип действия

Additel 760 объединяет в одном корпусе встроенную электрическую помпу, внутренний контроллер и прецизионный датчик давления, управление которыми выполняется через ёмкостный сенсорный экран. Оператору достаточно задать нужное значение давления — калибратор автоматически создаёт и поддерживает его самостоятельно, без ручной подкачки; диапазон автоматического создания и регулирования давления — до 375 psi (25 бар).

Прибор оснащён четырьмя каналами: внутренним каналом давления (источник и измерение), двумя внешними каналами измерения давления и каналом электрических измерений. Опционально доступен полнофункциональный HART-коммуникатор, а также функции документирования задач и логирования данных, превращающие Additel 760 в многофункциональный документирующий процесс-калибратор — эта функция доступна в версии с ПК-совместимостью (760A). Версия 760S не поддерживает логирование данных, но сохраняет остальной функционал. Связь с внешними устройствами осуществляется по Bluetooth, Wi-Fi и USB. Опционально прибор комплектуется системой защиты внутренних узлов от загрязнений.

Модельный ряд

Линейка включает три модели, различающиеся диапазоном и точностью воспроизведения давления за счёт сменного внутреннего модуля давления (ADT155):

760A/760S-LLP — для низких давлений, до ±30 inH₂O (±75 мбар), точность до 0,05% от полной шкалы, измерение в режиме избыточного или дифференциального давления;
760A/760S-D — избыточное и дифференциальное давление в диапазоне от −12,5 до 35 psi (от −0,86 до 2,5 бар), точность до 0,02% от полной шкалы;
760A/760S-MA — от вакуума до 300 psig (20 бар изб.), точность до 0,02% от полной шкалы; со встроенным барометрическим эталоном для переключения между избыточным и абсолютным давлением.

Подбор модификации

Выбор модели определяется требуемым диапазоном и типом измеряемого давления поверяемых средств измерения: LLP — для низкодиапазонных датчиков и дифференциальных измерений малых перепадов, D — для типовых избыточных и дифференциальных измерений, MA — когда требуется расширенный диапазон вплоть до вакуума и работа как с избыточным, так и с абсолютным давлением. Внутри каждой модели диапазон можно дополнительно сузить сменным модулем ADT155 для повышения точности на низких давлениях.

Специалисты компании подбирают модель и модуль давления калибратора Additel 760 исходя из диапазона и типа давления поверяемых средств измерения заказчика.

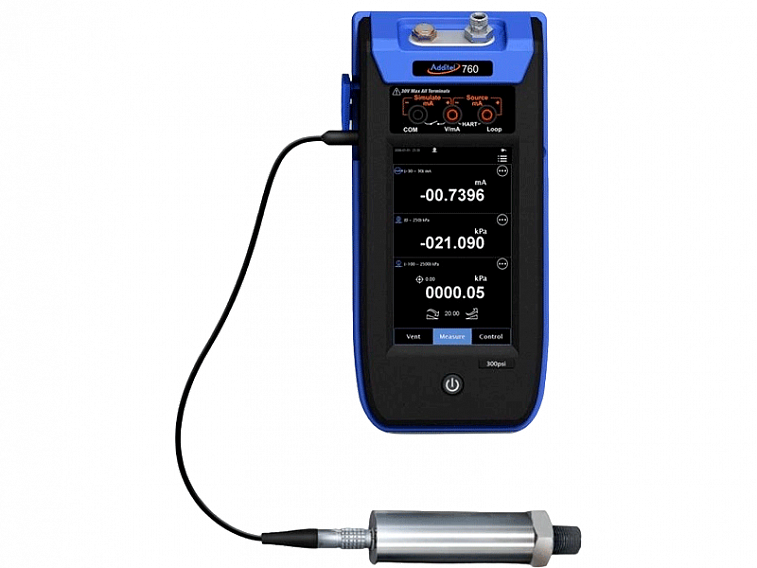

При необходимости диапазон измерений можно расширить, подключив внешние модули Additel 161. Они позволяют работать с давлением от –0,1 до 420 МПа и обеспечивают точность до ±0,003% ВПИ.

Характеристики

Таблица спецификаций по измерению давления

Спецификации	760-LLP	760-D	760-MA
Диапазон	±30 inH2O (75 мбар)	-12.5 до 35 psi (-0.86 до 2.5 бар)	-12.5 до 300 psig (-0.86 до 20 бар изб)
Погрешность	0.05% от ВПИ^[1]	0.02% от ВПИ^[1]	0.02% от ВПИ^[1][3]
Стабильность	<0.005%от ВПИ^[2]	<0.005% от ВПИ^[2]	<0.005% от ВПИ^[2]
Тип давления	Дифференциальное, избыточное	Дифференциальное, избыточное	Избыточное, абсолютное
Давление перегрузки	120%
Разрешение	6 цифр
Измеряемые единицы	Па, гПа, кПа, мПа, бар, мбар, psi, mmHg@0°C, cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, inH2O@20°C, кг/м+, mtorr, torr, lb/ft+, tsi, конфигурируемые единицы
Барометрическая погрешность	—	—	55 Па^[4]
Подключения	Фитинг для шлангов	Шланг (1.5 m), с встроенным фильтром и адаптерами 1/4BSPF, 1/4NPTF	Шланг (1.5 m), с встроенным фильтром и адаптерами 1/4BSPF, 1/4NPTF
Задание давления	<30 секунд (30 inH2O/100 мл)	<10 секунд (35 psi/5 мл)	<90 секунд (300 psi/5 мл)

[1] Характеристика ВПИ применима к диапазону модуля.
[2] Стабильность применима для ВПИ встроенного модуля давления. Стабильность составляет 0,005% от ВПИ или 0,05 Па, в зависимости от того, что больше.
[3] Характеристики применимы к измерению избыточного давления. При измерении в абсолютном режиме необходимо учитывать дополнительную погрешность 55 Па.
[4] Погрешность 55 Па (k=2) включает неопределенность калибровки, линейность и долговременную стабильность. Диапазон барометра от 60 до 110 кПа.

Таблица спецификаций по измерению электрических сигналов

Спецификации	Диапазон	Разрешение	Погрешность	Другое
Измерение тока	±30 мА	0.0001 мА	0.01% от ИВ + 0.005% от ВПИ	Импеданс <10Ω
Измерение напряжения	±30 В	0.0001 В	0.01% от ИВ + 0.005% от ВПИ	Импеданс >1MΩ
Генерация тока	24 мА	0.001 мА	0.01% от ИВ + 0.005% от ВПИ	20 мА @ 1K
Токовая петля	24 В	—	±1 В	50 мА (макс)
Тест реле	Открыто, закрыто. Поддержка механических и цифровых NPN/PNP реле.
Температурная компенсация	От 5°C до 35°C
Температурный коэффициент	< ± ( 0.001% от ИВ + 0.001% от ВПИ ) / °C вне пределов 5°C - 35°C
