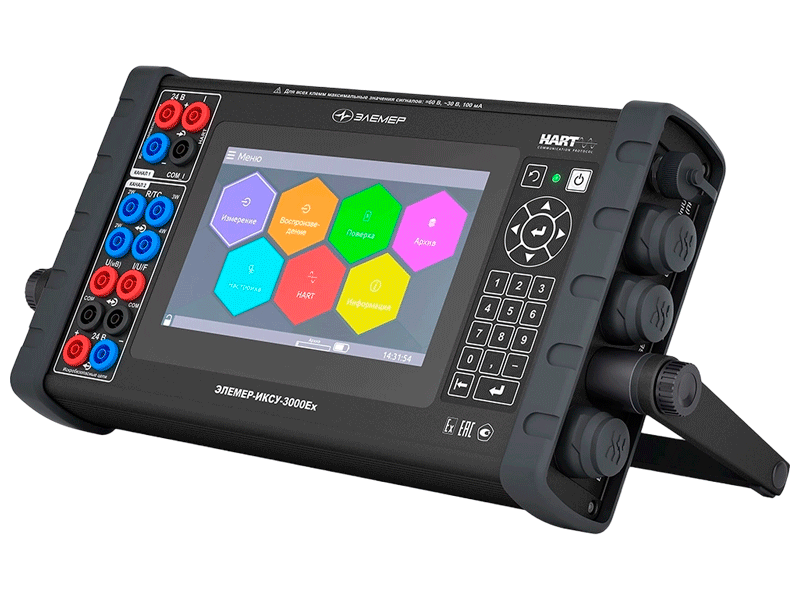

Калибратор-измеритель унифицированных сигналов ИКСУ-3000
Описание
Калибратор-измеритель унифицированных сигналов ИКСУ-3000 — лабораторный портативный прибор, предназначенный для воспроизведения и измерения электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, частоты и количества импульсов, а также сигналов термометров сопротивления и термоэлектрических преобразователей.
ЭЛЕМЕР-ИКСУ-3000 предназначен для воспроизведения и измерения:
-
электрических сигналов силы постоянного тока;
-
электрических сигналов напряжения постоянного тока;
-
сопротивления постоянному току;
-
частоты и количества импульсов;
-
сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009;
-
сигналов преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001;
-
унифицированных сигналов тока, напряжения и частоты;
-
унифицированных пневматических сигналов, сигналов приборов, поддерживающих HART-протокол, протокол 1-Wire и стандарт NAMUR, сигналов эталонных преобразователей давления ПДЭ и эталонного цифрового термометра ТЦЭ-005/М3 (только измерение).
Калибраторы-измерители унифицированных сигналов ИКСУ-3000 используются в качестве рабочего эталона для поверки, калибровки и градуировки термометров сопротивления, термоэлектрических преобразователей (термопар), измерительных преобразователей с аналоговым входом, преобразователей с унифицированным входным и выходным сигналом силы или напряжения постоянного тока, датчиков давления, электроконтактных манометров и приборов, поддерживающих HART-протокол. Прибор соответствует требованиям, предъявляемым к рабочим эталонам 1-го разряда единицы силы постоянного электрического тока, 3-го разряда единицы постоянного напряжения, 4-го разряда единицы электрического сопротивления и 5-го разряда единицы частоты.
Принцип действия
Прибор построен на двух измерительных каналах и одном канале воспроизведения. Первый измерительный канал работает с постоянным током, унифицированным токовым сигналом со свободной логикой настройки нормирующего преобразователя, а также с протоколами HART, 1-Wire и NAMUR. Второй измерительный канал работает с напряжением, сопротивлением постоянному току, унифицированным сигналом, сигналами термометров сопротивления (16 типов номинальных статических характеристик по ГОСТ 6651-2009 и МТШ-90), сигналами термопар (13 типов НСХ по ГОСТ Р 8.585-2001), частотой и импульсами. Оба канала оснащены встроенным стабилизатором напряжения для питания первичных преобразователей. Отдельный канал предусмотрен для подключения эталонных преобразователей давления ПДЭ и цифровых термометров ТЦЭ, ещё два канала — для тестирования реле.
На прикладном уровне HART калибратор поддерживает универсальные и общепользовательские команды, а также специальные команды приборов производства НПП «ЭЛЕМЕР» — считывание и запись параметров, мониторинг измерений, установку и подстройку токового выхода, градуировку первичного преобразователя поверяемого прибора.

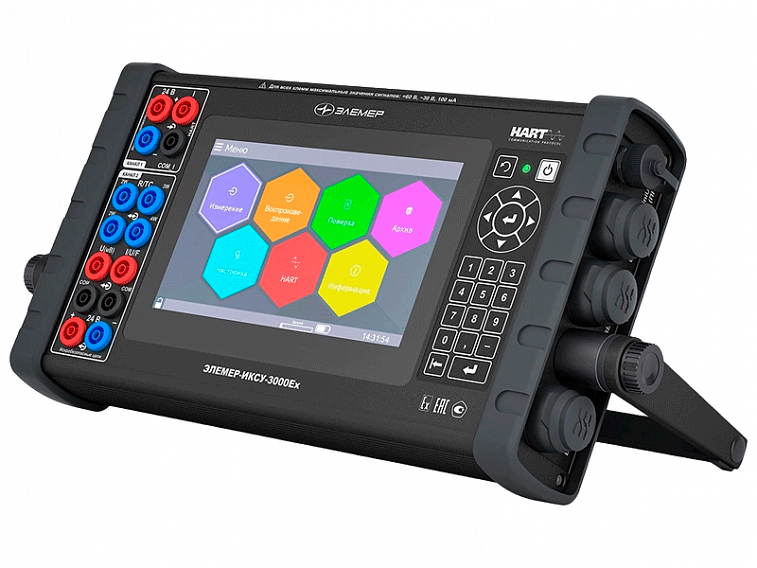

Управление осуществляется через сенсорный 7-дюймовый ЖК-экран с LED-подсветкой и дублирующую встроенную клавиатуру, с возможностью подключения беспроводной клавиатуры и мыши. Для подключения термоэлектрических преобразователей предусмотрен сменный блок со встроенным компенсатором холодного спая и стандартным медным термопарным разъёмом; для остальных средств измерений — универсальные разъёмы типа «Banana». Результаты измерений записываются во внутреннюю память; внешнее программное обеспечение позволяет выводить протоколы поверки на печать. Питание — от встроенных литиевых аккумуляторов или сетевого блока питания.
Подбор модификации
ИКСУ-3000 выпускается в двух исполнениях: общепромышленном и взрывозащищённом — с видом взрывозащиты «искробезопасная электрическая цепь». Выбор исполнения определяется условиями эксплуатации: взрывозащищённая модификация применяется при поверке средств измерений на взрывоопасных производственных объектах.
Специалисты компании подбирают исполнение и комплектацию калибратора-измерителя унифицированных сигналов ИКСУ-3000 исходя из условий эксплуатации и состава парка поверяемых средств измерения заказчика.
Характеристики
|
Величина |
измерения |
воспроизведения |
|
Ток |
–25…25 мА; |
0…25 мА |
|
Напряжение |
–78…78 мВ; |
–100…1000 мВ; |
|
Сопротивление |
0…500 Ом; |
|
|
ТС |
50М, 53М, 100М, 46П, 50П, 100П, Pt50, Pt100, Pt500, Pt1000, 100Н, 500Н, 1000Н, ИСХ (МТШ-90), ИСХ (КВД) |
|
|
ТП |
TXA(K), TXK(L), ТЖК(J), ТПР(B), ТПП(S), ТМК(T), ТНН(N), ТПП(R), ТХКн(Е), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(М), ИСХ по точкам, ИСХ по полиному |
|
|
Частота |
0,003…50000 Гц (прямоугольные имупульсы); 1…50000 Гц (синусоидальный сигнал) |
1…50000 Гц (прямоугольные импульсы) |
|
Счет импульсов |
0…9999999 имп. |
|
Технические характеристики эталонных калибраторов ИКСУ-3000
|
Параметры |
Значение |
|
|
Корпус |
металлический |
|
|
Варианты исполнения |
Общепромышленное; |
|
|
Степень защиты оболочкой от внешних воздействий |
IP65 |
|
|
Питание |

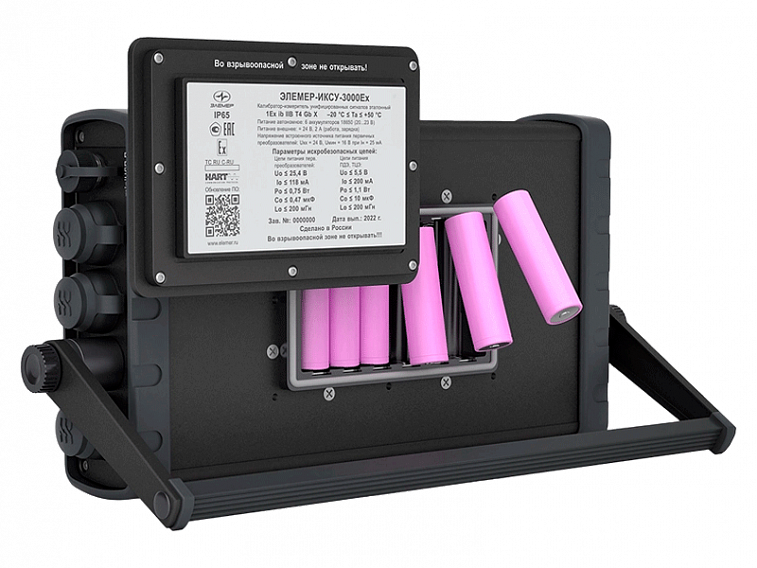

6 аккумуляторов 18650; |
|
|
Управление |
Сенсорный экран (емкостной); |
|
|
Подключение к компьютеру |
mini-USB; |
|
|
Возможность подключения эталонного преобразователя давления ПДЭ |
+ |
|
|
Возможность подключения термометра цифрового эталонного ТЦЭ-005/М3 |
+ |
|
|
Работа в режиме HART-коммуникатора |
Мониторинг измеряемых величин; |
|
|
Межповерочный интервал |
2 года (для индекса заказа А) |
|
|
Гарантийный срок эксплуатации |
3 года (1 год для аккумуляторов) |
|
