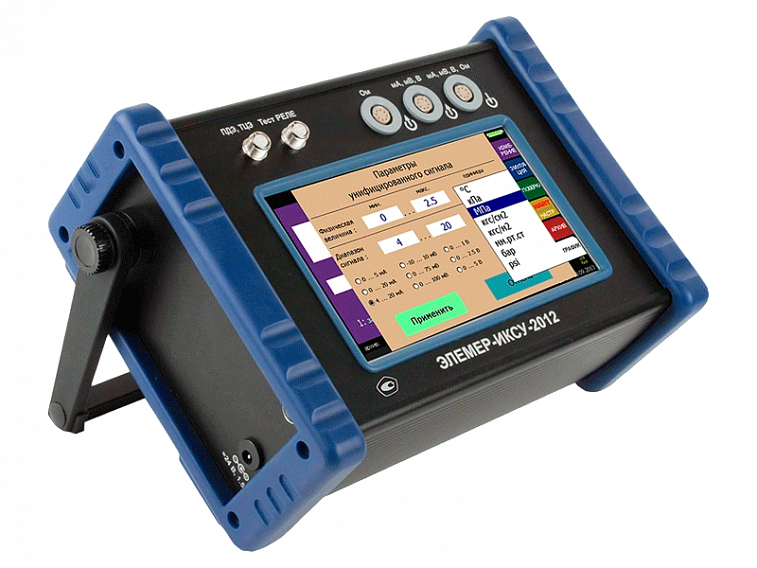

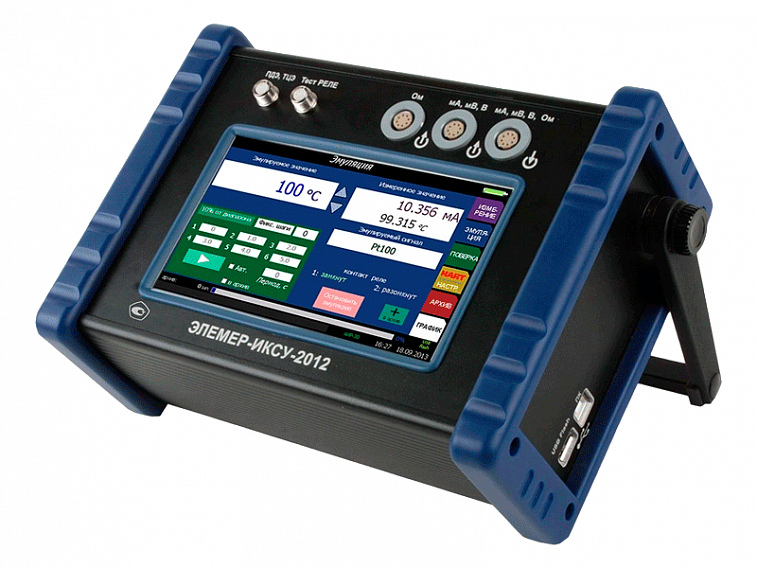

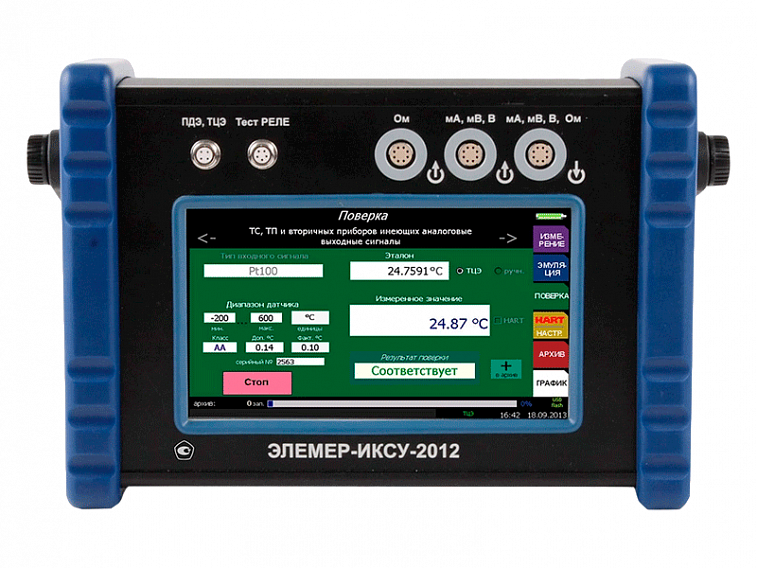

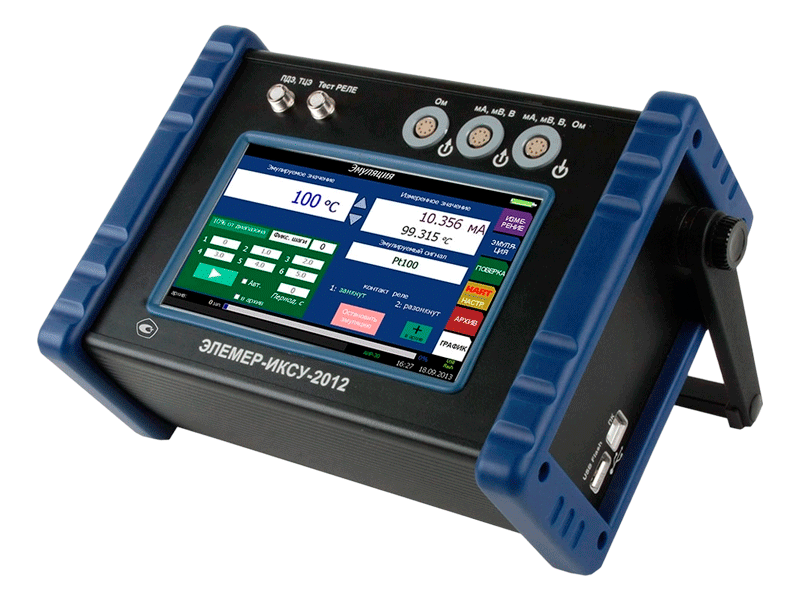

Калибратор-измеритель унифицированных сигналов ИКСУ-2012
Описание
Калибратор-измеритель унифицированных сигналов ИКСУ-2012 — лабораторный портативный прибор, предназначенный для воспроизведения и измерения электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также сигналов термометров сопротивления и термоэлектрических преобразователей.
ЭЛЕМЕР-ИКСУ-2012 предназначен для воспроизведения и измерения:
-
электрических сигналов силы постоянного тока;
-
электрических сигналов напряжения постоянного тока;
-
электрических сигналов сопротивления постоянному току;
-
сигналов термометров сопротивления по ГОСТ 6651-2009, DIN 43760;
-
сигналов преобразователей термоэлектрических по ГОСТ Р 8.585-2001;
-
сигналов приборов, поддерживающих HART-протокол (только измерение);
-
сигналов эталонных преобразователей давления ПДЭ-020(И) и эталонного цифрового термометра ТЦЭ-005/М3 (только измерение).
Калибраторы-измерители унифицированных сигналов ИКСУ используются в качестве рабочего эталона для поверки, калибровки и градуировки термометров сопротивления (ТС), термоэлектрических преобразователей (термопар), измерительных преобразователей с аналоговым входом, преобразователей с унифицированным входным и выходным сигналом силы или напряжения постоянного тока, датчиков давления, электроконтактных манометров и приборов, поддерживающих HART-протокол.
Принцип действия
Прибор одновременно является источником прецизионных электрических сигналов (канал воспроизведения) и измерительным средством (канал измерения унифицированного сигнала 4…20 мА и цифрового сигнала на базе HART-протокола), что позволяет проверять как выходные, так и входные цепи поверяемого средства измерения. Встроенная поддержка 15 типов номинальных статических характеристик преобразования по ГОСТ 6651-2009, DIN 43760 и ГОСТ Р 8.585-2001 позволяет работать напрямую с термометрами сопротивления и термопарами без пересчёта показаний вручную.
На прикладном уровне HART калибратор поддерживает универсальные и общепользовательские команды, а также специальные команды приборов производства НПП «ЭЛЕМЕР» — считывание и запись параметров, мониторинг измерений, установку и подстройку токового выхода, автоматическую и ручную градуировку первичного преобразователя поверяемого прибора.
Управление осуществляется через сенсорный ЖК-экран с LED-подсветкой, с возможностью подключения беспроводной клавиатуры и мыши. Результаты измерений записываются во внутреннюю память; внешнее программное обеспечение позволяет выводить протоколы поверки на печать. Питание — от встроенных литиевых аккумуляторов или сетевого блока питания, что обеспечивает автономную работу вне лаборатории.
Подбор комплектации
Специалисты компании подбирают комплектацию калибратора-измерителя ИКСУ-2012 исходя из состава парка поверяемых средств измерения заказчика.
Функциональные возможности калибратора позволяют применять его в различных отраслях
промышленности. Основные режимы работы: измерение и генерация сигналов, калибровка
датчиков давления и датчиков температуры с возможностью тестирования состояния реле, калибровка вторичных приборов и систем автоматизации, даталоггер (регистратор), HART-коммуникатор. Прибор позволяет занести все результаты работы в архив и при переносе на ПК,
сформировать протоколы калибровки.
Характеристики
|
Воспроизводимая и измеряемая величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °С) |
Пределы допускаемой абсолютной погрешности (в пределах рабочих температур –20…+50 °С) |
|||
|
воспроизведения |
измерений |
воспроизводимых величин |
измеряемых величин |
воспроизводимых величин |
измеряемых величин |
|
|
Ток |
0…25мА |
0…25мА |
±(10–4 × I + 1) мкА |
±(10–4 × I + 1) мкА |
±(2 × 10–4 × I + 2) мкА |
±(2 × 10–4 × I + 2) мкА |
|
Напряжение |
-10…100мВ |
-10…100мВ |
±(7 × 10–5 × |U| + 3) мкВ |
±(7 × 10–5 × |U| + 3) мкВ |
±(14 × 10–5 × |U| + 6) мкВ |
±(14 × 10–5 × |U| + 6) мкВ |
|
0…12В |
0…120В |
±3 мВ |
±(12,5 × 10–5 × |U| + 5) мВ |
±6 мВ |
±(25 × 10–5 × |U| + 10) мВ |
|
|
Сопротивление |
0…180Ом |
0…320Ом |
±0,015 Ом |
±0,01 Ом |
±0,025 Ом |
±0,04 Ом |
|
180…320Ом |
— |
±0,025 Ом |
— |
±0,02 Ом |
— |
|
Технические характеристики эталонных калибраторов ИКСУ-2012
|
Параметры |
Значение |
|
Количество каналов измерения сигналов |
1 (для унифицированного сигнала 4…20 мА и цифрового сигнала на базе HART-протокола — 2) |
|
Канал воспроизведения сигналов |
1 |
|
Канал связи с ПДЭ-020, ПДЭ-020И, ТЦЭ-005/М3 |
1 |
|
Канал тестирования реле |
2 |
|
Материал корпуса |
металл |
|
Время установления рабочего режима |
не более 1 минуты |
|
Напряжение питания |
18,5 В (от встроенных литиевых аккумуляторов) |
|
24 В (от сетевого блока питания (адаптера), входящего в комплект поставки) |
|
|
Климатическое исполнение |
С4 по ГОСТ Р 52931-2008, но при температуре окружающего воздуха от -20…+50°С |
|
Степень пылевлагозащиты |
IP20 |
|
Масса прибора |
не более 3 кг |
|
Межповерочный интервал |
2 года |
|
Гарантийный срок эксплуатации |
2 года |
