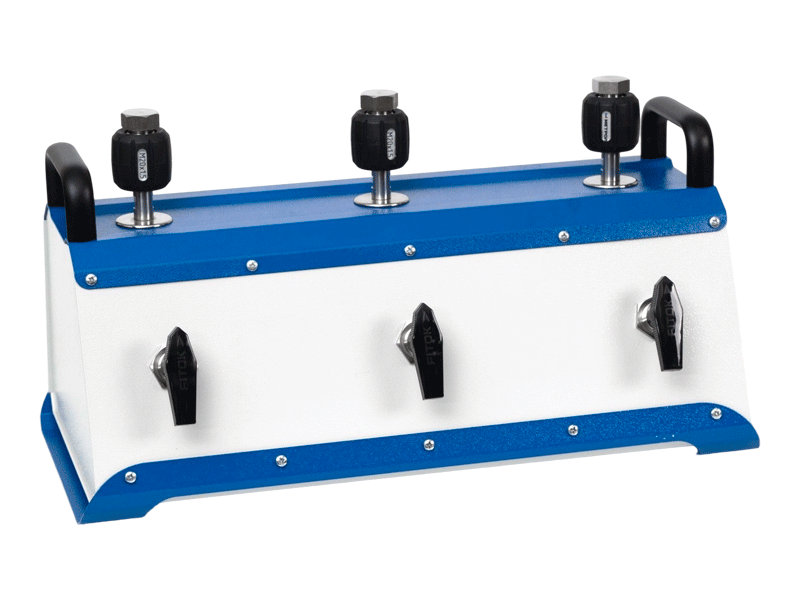

Стойка-коллектор МС-405

Стойка-коллектор МС-405 — устройство для распределения давления от одного источника к нескольким портам подключения средств измерений с возможностью индивидуального перекрытия каждого порта.

Стойка-коллектор МС-405 предназначена для распределения давления от источника к нескольким портам подключения средств измерений давления, что позволяет увеличить число одновременно подключаемых СИ в процессе калибровки и поверки. Изделие применяется в метрологических и испытательных лабораториях, в мастерских обслуживания КИПиА.

В отличие от стойки-коллектора МС-105, исполнение МС-405 оснащено отсечными кранами на каждом порту подключения. Стойка-коллектор предназначена для работы с пневматическими и гидравлическими помпами METROLCALIBRATION, а также с источниками давления других производителей. Рабочая среда — воздух, вода, масло.

Модельный ряд включает исполнения МС-405-3, МС-405-4 и МС-405-5 с числом портов от 3 до 5.

Принцип действия

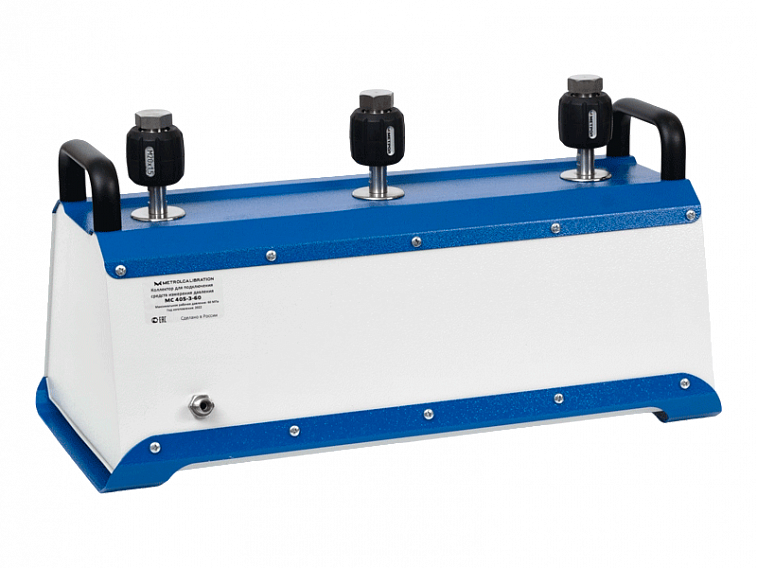

Стойка-коллектор представляет собой стальное основание с установленными на нём самоподжимными патронами, выполняющими функцию портов подключения СИ. Давление поступает от источника через муфту обжимную компрессионную для стальной трубки с наружным диаметром 6 мм и распределяется по всем портам подключения одновременно.

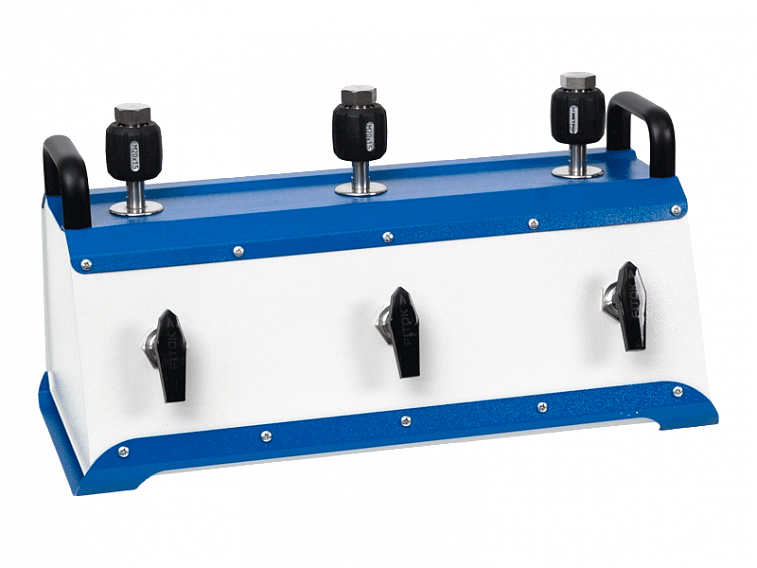

Отсечной кран на каждом порту позволяет перекрывать подачу давления к отдельному подключённому средству измерения независимо от остальных портов, не прерывая работу всей стойки-коллектора. Каждое средство измерения фиксируется через самоподжимной патрон с выходным соединением М20х1,5 по ГОСТ 24705-2004. Трубка для подключения стойки-коллектора к источнику давления в комплект поставки не входит.

Комплект поставки

• стойка-коллектор МС-405-Y-Z — 1 шт.;

• комплект уплотнений (по одному на каждый порт подключения; тип уплотнения зависит от рабочего давления модификации) — 1 компл.;

• комплект заглушек М20х1,5 (по одной на каждый порт подключения) — 1 компл.;

• руководство по эксплуатации, паспорт — 1 шт.

Подбор комплектации

Специалисты компании подбирают исполнение стойки-коллектора МС-405 по количеству портов подключения и рабочему давлению исходя из числа средств измерений и диапазона давления, требуемых заказчику для одновременной калибровки и поверки.
