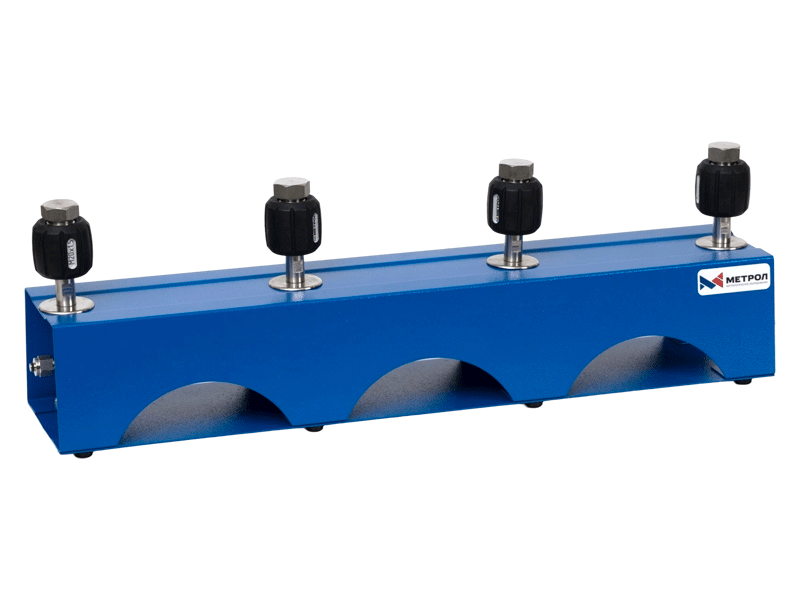

Стойка-коллектор МС-105

Стойка-коллектор МС-105 — устройство для распределения давления от одного источника к нескольким портам подключения средств измерений в процессе их калибровки и поверки.

Стойка-коллектор МС-105 предназначена для распределения давления от источника к нескольким портам подключения средств измерений давления, что позволяет увеличить число одновременно подключаемых СИ в процессе калибровки и поверки. Изделие применяется в метрологических и испытательных лабораториях, в мастерских обслуживания КИПиА.

Стойка-коллектор предназначена для работы с пневматическими и гидравлическими помпами METROLCALIBRATION, а также с источниками давления других производителей. Рабочая среда — воздух, вода, масло.

Модельный ряд включает исполнения МС-105-2 – МС-105-6 с числом портов от 2 до 6.

Принцип действия

Стойка-коллектор представляет собой стальное основание с установленными на нём самоподжимными патронами, выполняющими функцию портов подключения СИ. Давление поступает от источника через муфту обжимную компрессионную для стальной трубки с наружным диаметром 6 мм и распределяется по всем портам подключения одновременно.

Каждое средство измерения фиксируется на порту через самоподжимной патрон с выходным соединением М20х1,5 по ГОСТ 24705-2004, что обеспечивает герметичное подключение без применения инструмента. Трубка для подключения стойки-коллектора к источнику давления в комплект поставки не входит.

Комплект поставки

• стойка-коллектор МС-105-Y — 1 шт.;

• комплект уплотнений (по одному на каждый порт подключения) — 1 компл.;

• комплект заглушек М20х1,5 (по одной на каждый порт подключения) — 1 компл.;

• переходник CGC 6M – М20х1,5Р — 1 шт. (опционально);

• руководство по эксплуатации, паспорт — 1 шт.

Подбор комплектации

Специалисты компании подбирают исполнение стойки-коллектора МС-105 по количеству портов подключения исходя из числа средств измерений, которые заказчику необходимо калибровать или поверять одновременно.
