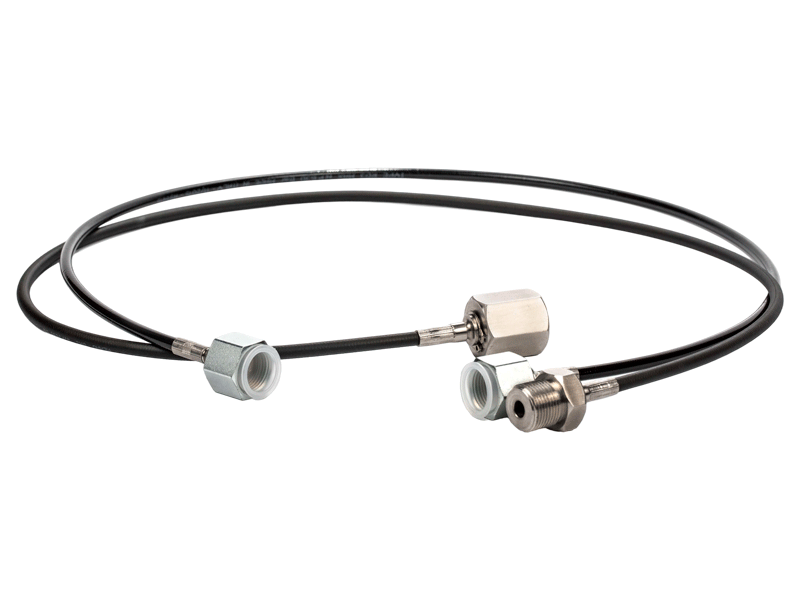

Шланг высокого давления MC-101
Описание
Шланг высокого давления MC-101 — вспомогательный элемент для соединения задатчиков давления, калибраторов и насосов с калибруемыми или измерительными устройствами.
Шланг высокого давления MC-101 применяется в качестве соединительного элемента в составе пневматических и гидравлических калибровочных систем. Он обеспечивает герметичную передачу давления от источника — задатчика давления, калибратора или насоса — к калибруемому или измерительному устройству, в том числе при работе с газами и водой.
Шланг выпускается в модификациях MC-101, MC-101-1 и MC-101-2, отличающихся максимальным рабочим давлением, типом присоединения и типоразмером резьбы.
Принцип действия
Передача давления от источника к подключённому устройству происходит по внутреннему каналу шланга, рассчитанному на работу под высоким давлением. На концах шланга установлены металлические фитинги с резьбовым присоединением, обеспечивающие герметичное соединение с источником давления и с калибруемым или измерительным устройством.
Гибкость конструкции позволяет прокладывать шланг в стеснённых условиях монтажа без потери герметичности соединения.
Подбор комплектации
Специалисты компании подбирают модификацию шланга MC-101 исходя из рабочего давления калибровочной системы заказчика и типа присоединительной резьбы подключаемых устройств.
Шланг высокого давления MC‑101 является неотъемлемой частью современного рабочего места поверителя или инженера по метрологии, гарантируя стабильность измерений даже в условиях интенсивной эксплуатации.
Характеристики
|
Модель |
MC-101 |
MC-101-1 |
MC-101-2 |
|
Pmax |
до 63 МПа |
до 63 МПа |
63 МПа или 100 МПа на выбор |
|
L длина |
1м |
1м |
1м |
|
Присоединение |
М20х1,5 |
М20х1,5 |
6 мм |
