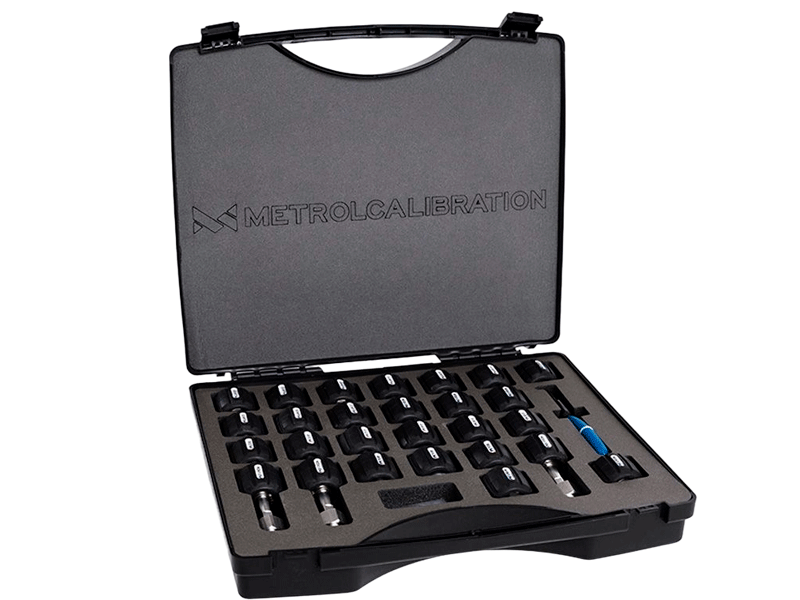

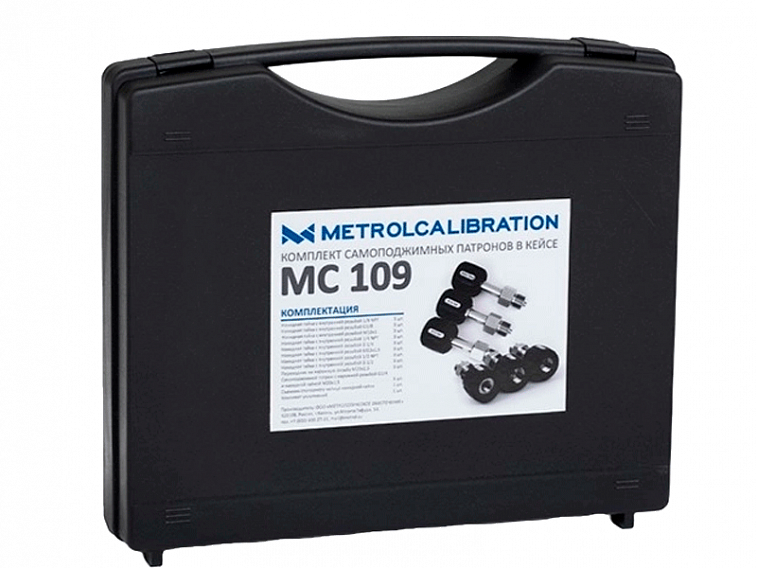

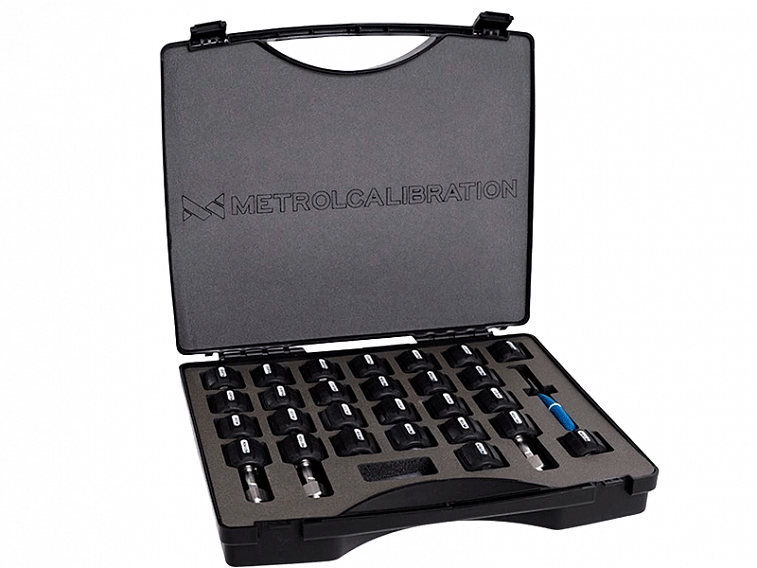

Комплект самоподжимных патронов в кейсе MC-109
Описание
Комплект самоподжимных патронов в кейсе MC-109 — набор для быстрого безинструментального подключения средств измерений давления к источнику давления.
Комплект самоподжимных патронов MC-109 предназначен для быстрого подключения измерительных средств — датчиков давления, манометров и других приборов — с различными типами присоединительной резьбы к источникам давления. Конструкция комплекта рассчитана на максимальное рабочее давление до 100 МПа.
В состав комплекта входят три самоподжимных патрона, комплект накидных гаек с различной внутренней резьбой и переходники, позволяющие адаптировать присоединение под конкретный типоразмер средства измерения.
Принцип действия
Патрон устанавливается на источник давления через переходник или напрямую по резьбе М20х1,5. Накидная гайка с внутренней резьбой, соответствующей присоединению подключаемого прибора, надевается на патрон и затягивается вручную, без применения инструмента.
Герметичность соединения обеспечивается уплотнениями USIT, установленными в стыке между патроном и накидной гайкой; фиксация гайки на патроне осуществляется стопорным кольцом.
Характеристики
|
Гайка накидная с внутренней резьбой 1/8 NPT |
3 шт. |
|
Гайка накидная с внутренней резьбой G1/8 |
3 шт. |
|
Гайка накидная с внутренней резьбой М10х1 |
3 шт. |
|
Гайка накидная с внутренней резьбой 1/4 NPT |
3 шт. |
|
Гайка накидная с внутренней резьбой G1/4 |
3 шт. |
|
Гайка накидная с внутренней резьбой М12х1.5 |
3 шт. |
|
Гайка накидная с внутренней резьбой 1/2 NPT |
3 шт. |
|
Гайка накидная с внутренней резьбой G1/2 |
3 шт. |
|
Переходник на наружную резьбу М20х1.5 |
3 шт. |
|
Патрон самоподжимной с наружной резьбой G 1/4 и гайкой накидной М20х1.5 |
3 шт. |
|
Уплотнения USIT М6 NBR70 тип U |
12 шт. |
|
Кольцо стопорное наружное D14 DIN 471 (ГОСТ 13943-86) |
3 шт. |
|
Плоскогубцы для стопорных колец валов DIN 5254 |
1 шт. |
|
Кейс пластиковый |
1 шт. |
