Пневматическая помпа MC-210

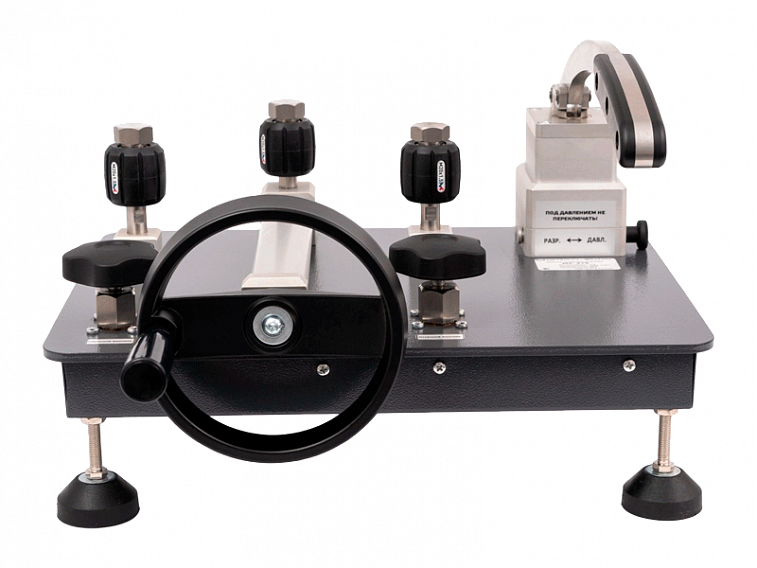

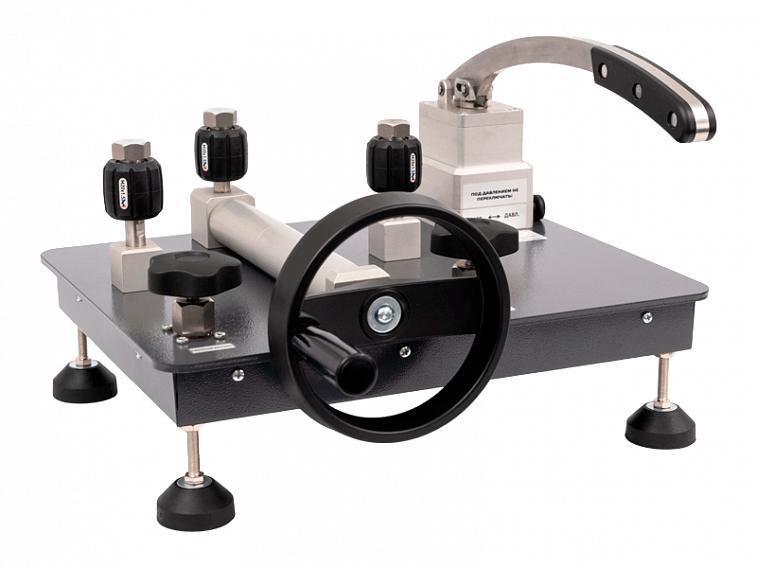

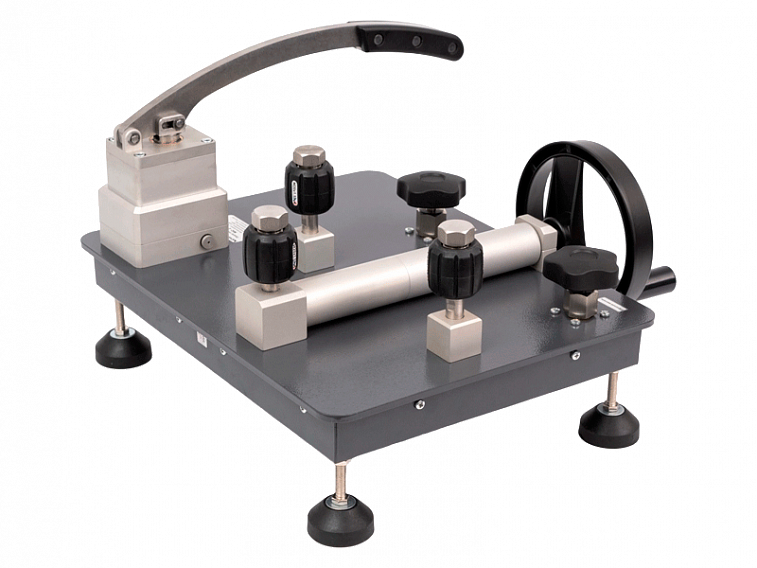

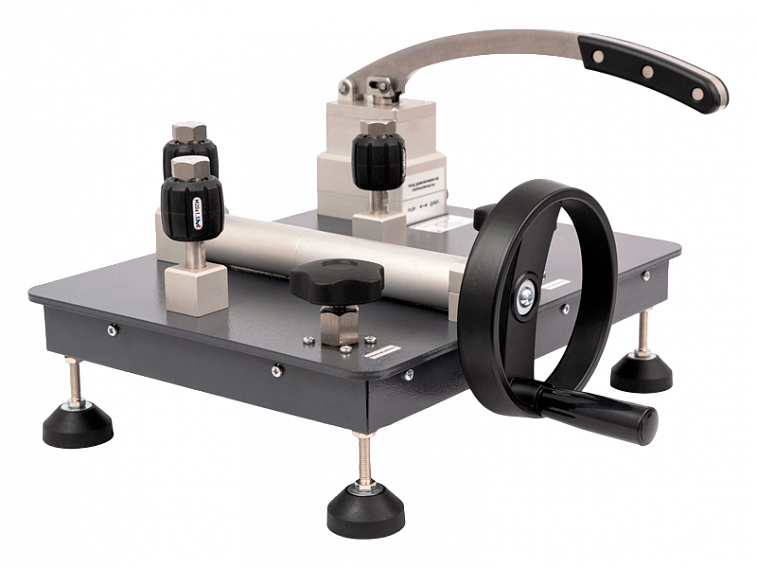

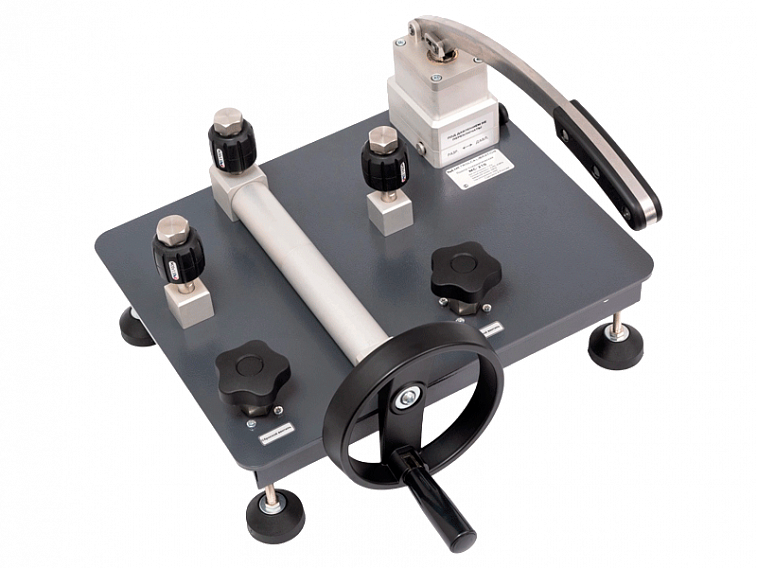

Пневматическая помпа MC-210 — стационарное устройство для создания давления при калибровке, поверке или ремонте средств измерений давления.

Помпа пневматическая MC-210 создаёт давление в диапазоне -0,095…6 МПа с использованием воздуха в качестве рабочей среды. Устройство имеет три присоединительных места — одно для эталонного и два для поверяемых СИ, что позволяет проводить поверку СИ давления методом сличения одновременно с двумя приборами.

Принцип действия

MC-210 оснащена ручным насосом для предварительного создания давления и поршневой парой для точной настройки заданного значения с разрешением до 1 кПа. Помпа имеет возможность переключения между режимами создания избыточного давления и разрежения. Узлы помпы смонтированы на прочном стальном основании, что обеспечивает высокую устойчивость устройства при небольших габаритных размерах.

Поверяемые и эталонное СИ присоединяются к помпе при помощи самоподжимных патронов с резьбой М20х1,5 по ГОСТ 24705-2004, что позволяет осуществлять монтаж без применения дополнительных инструментов и средств уплотнения.

Комплект поставки

В стандартный комплект поставки входят:

• пневматическая помпа ручная MC-210;

• комплект уплотнений O-Ring 6-2 NBR70 DIN 3771 (4 шт.);

• комплект уплотнений O-Ring 8-3 NBR70 DIN 3771 (15 шт.);

• заглушки М20х1,5 (3 шт.);

• руководство по эксплуатации, паспорт.

Подбор комплектации

По требованию заказчика пневматическая помпа MC-210 дополнительно комплектуется:

• комплектом переходников в кейсе MC-104;

• стойками-коллекторами для подключения СИ давления;

• переходниками;

• комплектом для чистки резьб MC-103.

Специалисты компании подбирают состав дополнительного оборудования пневматической помпы MC-210 исходя из типов резьбовых соединений и количества одновременно поверяемых средств измерения давления заказчика.
