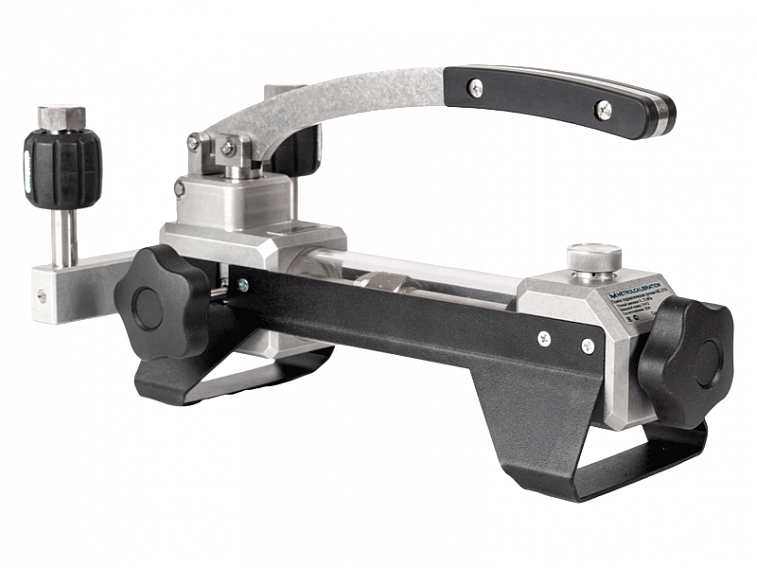

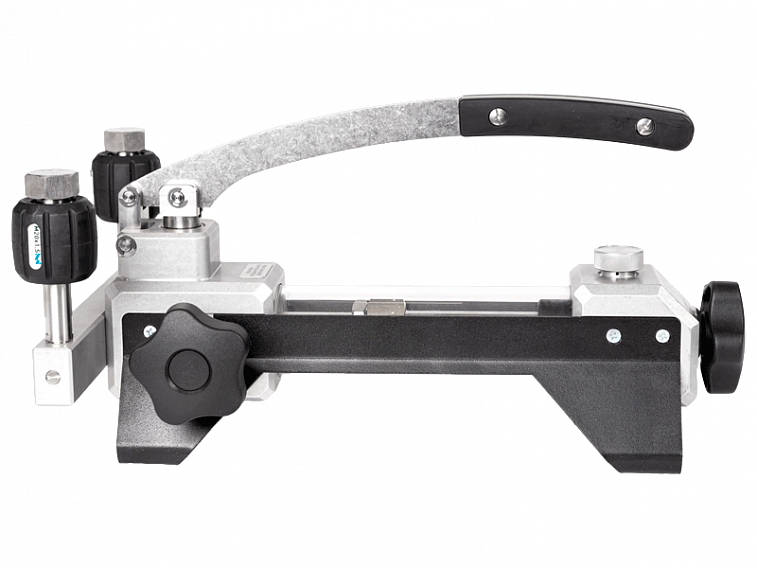

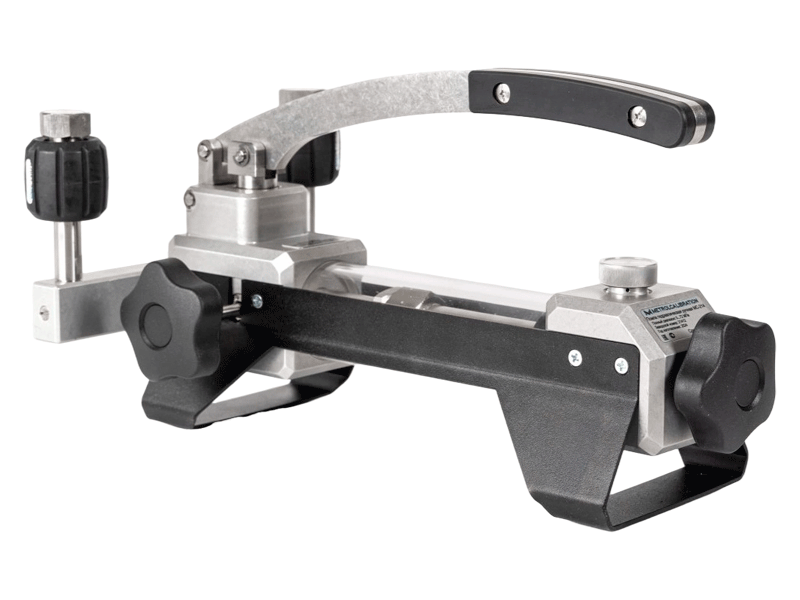

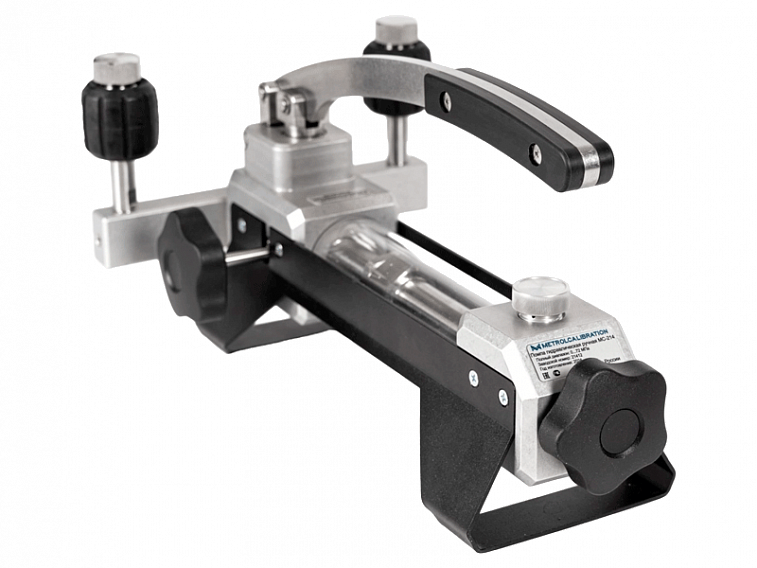

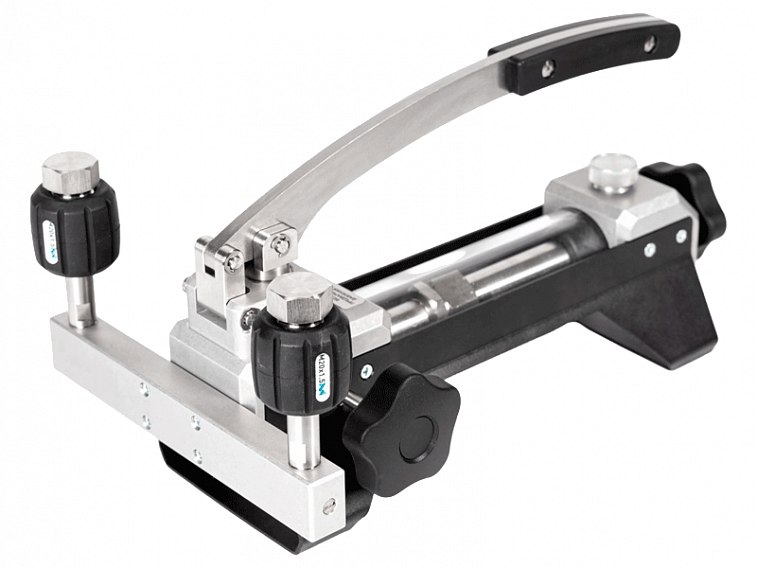

Гидравлическая помпа MC-214
Диапазон создаваемого давления 0...72 МПа.
Описание
Гидравлическая помпа MC-214 — малогабаритное устройство для создания избыточного давления при калибровке, регулировке и поверке средств измерений давления.
Помпа гидравлическая MC-214 создаёт давление в диапазоне 0…72 МПа с использованием дистиллированной воды или масла в качестве рабочей среды. Устройство имеет два посадочных места — для эталонного и поверяемого средства измерения, что позволяет проводить поверку СИ давления методом сличения. Корпус помпы выполнен из алюминиевого сплава и нержавеющей стали, что снижает массу прибора и обеспечивает удобство транспортировки как в лабораторных условиях, так и непосредственно на технологических линиях.
Принцип действия
Нагнетание предварительного давления в MC-214 осуществляется повторяющимся поднятием и опусканием рукояти ручного поршневого насоса. Точная установка необходимого значения давления производится вращением штока узла создания основного давления, расположенного в корпусе помпы, с разрешением 10 кПа. Благодаря конструкции помпы в обоих посадочных местах для подключения СИ быстро создаётся одинаковое давление.
Поверяемое и эталонное СИ присоединяются к помпе при помощи самоподжимных патронов с резьбой М20х1,5, что позволяет осуществлять монтаж без применения дополнительных инструментов и средств уплотнения. Кран сброса давления позволяет быстро снизить давление в системе после завершения поверки.
Комплект поставки
В стандартный комплект поставки входят:
-
гидравлическая помпа MC-214;
-
руководство по эксплуатации, паспорт;
-
комплект уплотнительных колец;
-
заглушки М20х1,5.
Подбор комплектации
По требованию заказчика гидравлическая помпа MC-214 дополнительно комплектуется:
-
комплектом переходников в кейсе MC-104;
-
коллекторами и стойками для подключения СИ давления;
-
комплектом для чистки резьб MC-103.
Специалисты компании подбирают состав дополнительного оборудования гидравлической помпы MC-214 исходя из типов резьбовых соединений и количества одновременно поверяемых средств измерения давления заказчика.
Поверяемое и эталонное СИ давления присоединяется к помпе при помощи самоподжимных патронов с резьбой М20х1,5. Именно это позволяет осуществлять монтаж СИ без применения дополнительных инструментов и средств уплотнения.
Характеристики
|
Диапазон создаваемого давления |
0...72 МПа |
|
Максимальная перегрузка |
<100 МПа |
|
Рабочая среда |
дистиллированная вода / масло |
|
Рабочая температура / влажность |
0...50℃ / <95% |
|
Материал поршня помпы |
нерж. сталь |
|
Материал корпуса помпы |
нерж. сталь / алюминий |
|
Уплотнительные кольца |
Buna-N |
|
Количество поверяемых средств |
1 шт. |
|
Разрешение (точная подстройка) |
10 кПа |
|
Тип соединения |
М20х1,5 |
|
Габаритные размеры, не более |
367х 212 х 191 мм |
|
Масса, не более |
5 кг |
