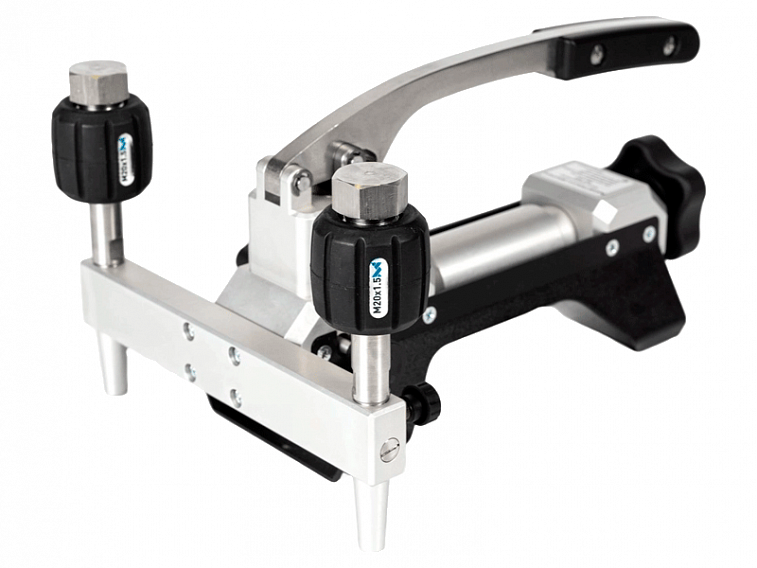

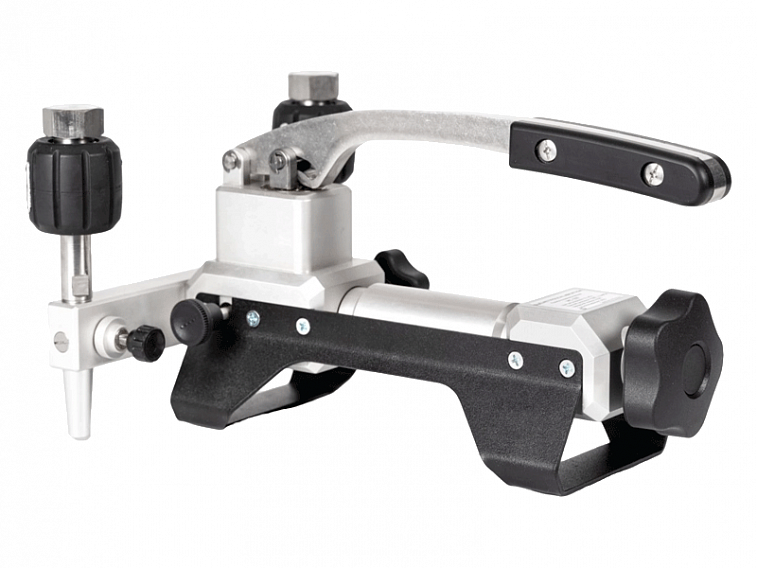

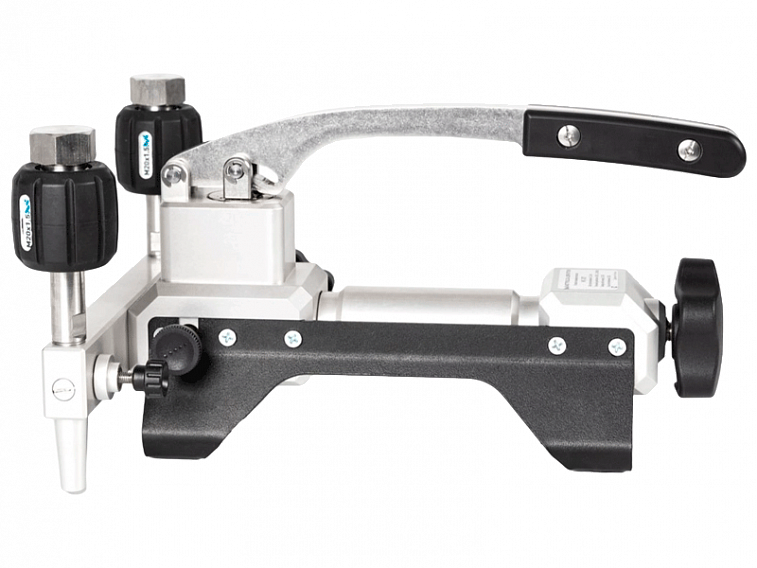

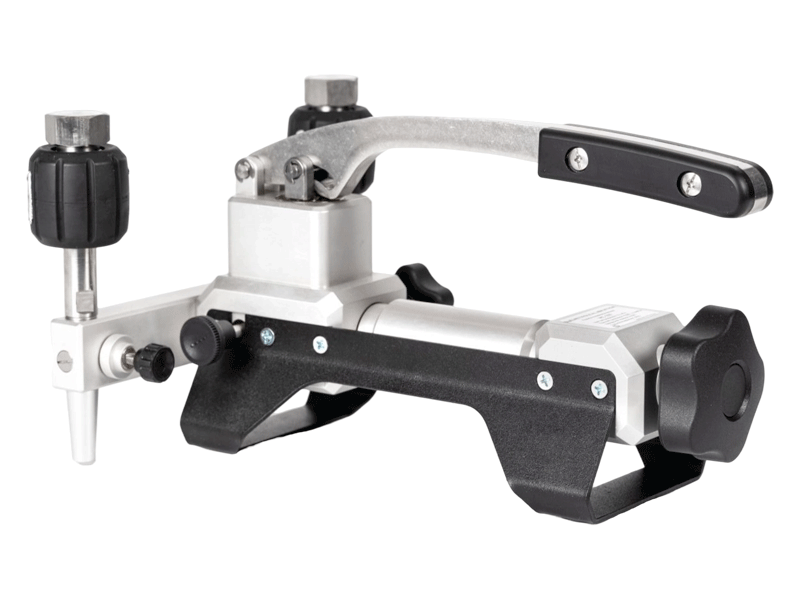

Пневматическая помпа MC-201
Пневматическая помпа MC-201 (METROL 201) предназначена для создания давления при калибровке, поверке или ремонте средств измерений давления.
Диапазон создаваемого давления -0,095...0,6 МПа.
Описание
Пневматическая помпа MC-201 — малогабаритное ручное устройство для создания давления при калибровке и поверке средств измерений давления.
Помпа пневматическая ручная MC-201 создаёт давление в диапазоне -0,095…0,600 МПа с использованием воздуха в качестве рабочей среды. Устройство имеет два присоединительных места — одно для эталонного и одно для поверяемого СИ, что позволяет проводить поверку СИ давления методом сличения показаний.
Принцип действия
Помпа имеет возможность переключения между режимами создания избыточного давления и разрежения. Узел точной настройки обеспечивает регулирование давления с шагом до 1 кПа. Корпус помпы выполнен из анодированного алюминиевого сплава и смонтирован на прочном стальном основании, что обеспечивает устойчивость устройства при небольших габаритных размерах.
Поверяемое и эталонное СИ присоединяются к помпе при помощи самоподжимных патронов с резьбой М20х1,5 по ГОСТ 24705-2004, что позволяет осуществлять монтаж без применения дополнительных инструментов и средств уплотнения. Малые габариты и масса прибора (не более 3 кг) позволяют эксплуатировать помпу как в лабораторных, так и в полевых условиях.
Комплект поставки
В стандартный комплект поставки входят:
-
пневматическая помпа ручная MC-201;
-
комплект уплотнений O-Ring 6-2 NBR70 DIN 3771 (4 шт.);
-
комплект уплотнений O-Ring 8-3 NBR70 DIN 3771 (10 шт.);
-
заглушки М20х1,5 (2 шт.);
-
руководство по эксплуатации, паспорт.
Подбор комплектации
По требованию заказчика пневматическая помпа MC-201 дополнительно комплектуется:
-
комплектом переходников в кейсе MC-104;
-
коллекторами и стойками для подключения СИ давления;
-
переходниками;
-
комплектом для чистки резьб MC-103.
Специалисты компании подбирают состав дополнительного оборудования пневматической помпы MC-201 исходя из типов резьбовых соединений и количества одновременно поверяемых средств измерения давления заказчика.
Габаритные размеры и малый вес помпы позволяют эксплуатировать её как в лабораторных, так и в полевых условиях.
Характеристики
|
Диапазон создаваемого давления |
-0,095...0,6 МПа |
|
Максимальная перегрузка |
<1 МПа |
|
Рабочая среда |
воздух |
|
Рабочая температура / влажность |
5...50℃ / <80% |
|
Материал сильфона помпы |
латунь |
|
Материал корпуса помпы |
нерж. сталь / алюминий |
|
Уплотнительные кольца |
NBR |
|
Количество подключаемых СИ |
2 шт. |
|
Разрешение регулировки давления |
<1 кПа |
|
Тип соединения |
М20х1,5 |
|
Габаритные размеры, не более |
290 х 215 х 155 мм |
|
Масса, не более |
3 кг |
