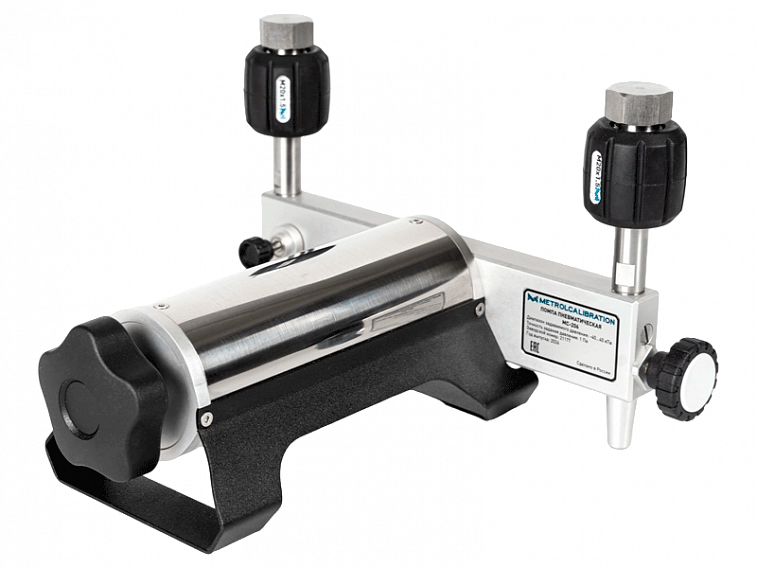

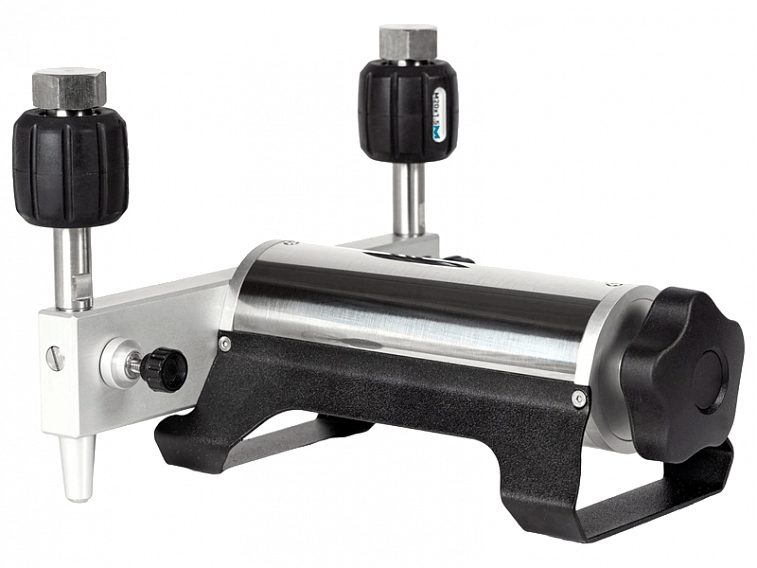

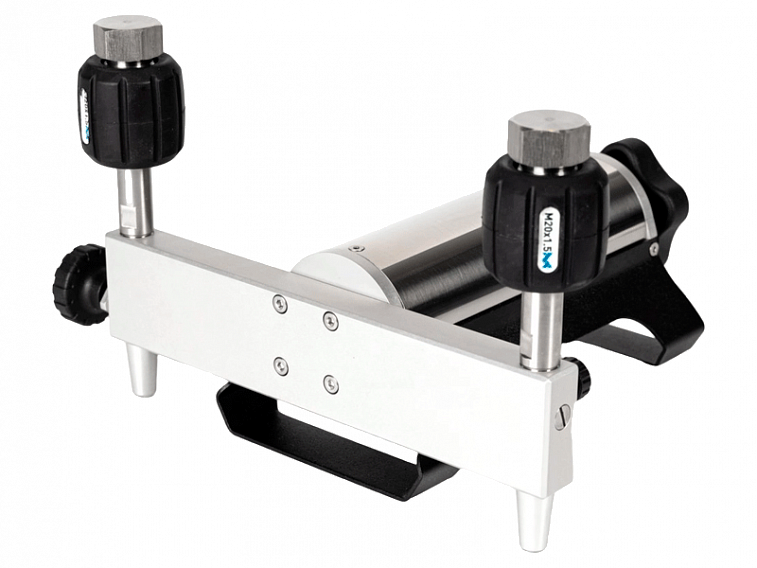

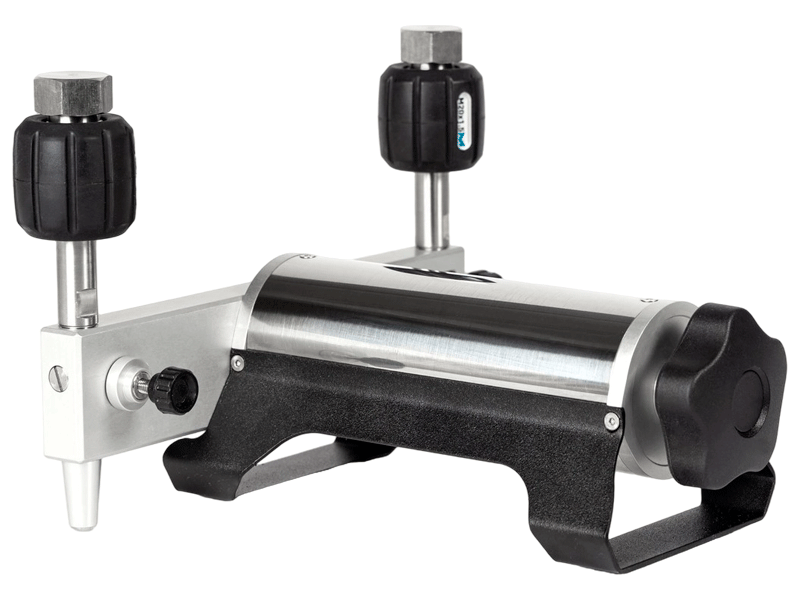

Пневматическая помпа MC-206 / MC-206-N / MC-206-M
Описание
Пневматическая помпа MC-206 / MC-206-N / MC-206-M — малогабаритное ручное устройство для создания низкого давления при калибровке и поверке средств измерений давления.
Пневматические помпы MC-206 / MC-206-N / MC-206-M применяются для задания давления в процессе калибровки и поверки СИ давления в лабораториях, а также при испытаниях оборудования непосредственно на технологических линиях. Устройство имеет два посадочных места — для эталонного и поверяемого СИ, что позволяет проводить поверку методом сличения показаний.
Принцип действия
Узел точной подстройки MC-206 позволяет задавать давление с разрешением 1 Па. Поверяемое и эталонное СИ присоединяются к помпе при помощи самоподжимных патронов с резьбой М20х1,5, что позволяет осуществлять монтаж без применения дополнительных инструментов и средств уплотнения. Габаритные размеры и малый вес прибора (не более 2,2 кг) обеспечивают удобную транспортировку.
Комплект поставки
В стандартный комплект поставки входят:
-
пневматическая помпа MC-206 (или соответствующая модификация);
-
руководство по эксплуатации, паспорт;
-
комплект уплотнений O-Ring 8-3 NBR70 DIN 3771 (10 шт.);
-
заглушки М20х1,5.
Подбор комплектации
По требованию заказчика пневматическая помпа MC-206 дополнительно комплектуется:
-
комплектом переходников в кейсе MC-104;
-
коллекторами и стойками для подключения СИ давления;
-
переходниками;
-
комплектом для чистки резьб MC-103.
Специалисты компании подбирают состав дополнительного оборудования пневматической помпы MC-206 исходя из типов резьбовых соединений и количества одновременно поверяемых средств измерения давления заказчика.
Пневматические помпы MC-206 и MC-206-N(M) предназначены для создания низкого давления в процессе калибровки, поверки СИ давления методом сличения.
Характеристики
|
Модель |
MC-206 |
MC-206-N |
MC-206-M |
|
Диапазон задаваемого (рабочего) давления |
-40...40 кПа |
-70...100 кПа |
-75...400 кПа |
|
Максимальная перегрузка |
<100 кПа |
<120 кПа |
<420 кПа |
|
Рабочая среда |
воздух |
воздух |
воздух |
|
Рабочая температура / влажность |
5...50℃ / <80% |
5...50°С / <80% |
5...50°С / <80% |
|
Материал сильфона помпы |
латунь |
латунь |
латунь |
|
Материал корпуса помпы |
нерж. сталь / алюминий |
нерж. сталь / алюминий |
нерж. сталь / алюминий |
|
Уплотнительные кольца |
NBR |
NBR |
NBR |
|
Количество подключаемых СИ |
2 шт. |
2 шт. |
2 шт. |
|
Разрешение регулировки давления |
1 Па |
1 Па |
1 Па |
|
Тип соединения |
М20х1,5 |
М20х1,5 |
М20х1,5 |
|
Габаритные размеры, не более |
230 х 255 х 160 мм |
230 х 255 х 160 мм |
230 х 255 х 160 мм |
|
Масса, не более |
2,2 кг |
2,2 кг |
2,2 кг |
