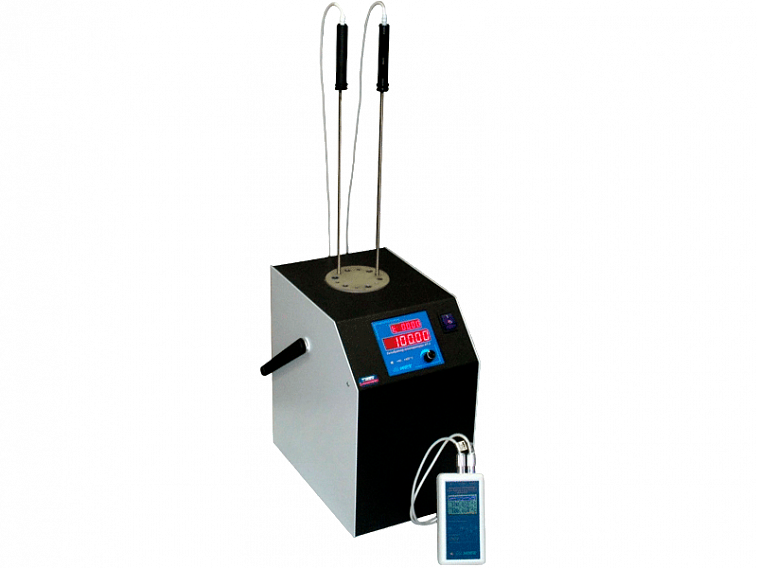

Калибраторы температуры КТ-2, КТ-2М
Диапазон воспроизводимых температур калибратора КТ-2М от +40°С до +500°С.
Описание
Калибраторы температуры КТ-2 и КТ-2М — эталонные сухоблочные калибраторы, применяемые в качестве поверочной установки при определении номинальных статических характеристик преобразования различных типов средств измерений температуры при их производстве, поверке и калибровке.
Калибратор температуры КТ-2 (КТ-2М) используется при поверке и калибровке:
-
термометров сопротивления (ТС);
-
преобразователей термоэлектрических (ТП).
КТ-2 воспроизводит температуру в диапазоне от +40 до +420 °С, КТ-2М — от +40 до +500 °С. Оба калибратора удовлетворяют требованиям к эталонам 3-го разряда по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры».
Принцип действия
В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным платиновым термометром сопротивления. Основные узлы калибратора: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный платиновый термометр сопротивления и прецизионный измеритель-регулятор температуры. Металлический блок обеспечивает хорошую тепловую связь между поверяемыми термопреобразователями и внутренним эталонным платиновым термометром сопротивления.
Установка температуры выполняется ручкой управления. Текущая температура металлического блока отображается на светодиодном дисплее калибратора либо выводится на компьютер через последовательный интерфейс RS-232C. После выхода на заданную уставку во вспомогательной строке дисплея запускается таймер, отображающий время с момента выхода на режим. В комплект поставки входит программное обеспечение для калибровки прибора на точное воспроизведение заданной температуры.
Подбор модификации
КТ-2 и КТ-2М имеют идентичный принцип действия и различаются только верхним пределом воспроизводимой температуры: КТ-2 — до +420 °С, КТ-2М — до +500 °С. Выбор модификации определяется верхней границей рабочего диапазона поверяемых средств измерения — КТ-2М используют, когда парк поверяемых термопреобразователей включает приборы с диапазоном до +500 °С.
Специалисты компании подбирают модификацию калибратора температуры КТ-2 (КТ-2М) исходя из требуемого диапазона и типа поверяемых средств измерения заказчика.
Характеристики
|
Параметр |
КТ-2 |
КТ-2М |
|
Диапазон воспроизводимых температур, °С |
+40...+420 |
+40...+500 |
|
Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0.95), °С |
±(0.03+0.0003*t) |
|
|
Нестабильность поддержания температуры за 30 минут, °С |
± (0.01+0.0001*t) |
|
|
Разность воспроизводимых температур в отверстиях одного диаметра, °С |
± (0.01+0.0003*t) |
|
|
Рабочая зона от дна отверстий, мм |
0...40 |
|
|
Неоднородность температурного поля в рабочей зоне от 0 до 40 мм по высоте, °С |
±(0.03+0.0003*t) |
|
|
Дискретность задания температуры регулирования, °С |
0.01 |
|
|
Разрешающая способность, °С |
0.01 |
|
|
Время выхода на рабочий режим от комнатной температуры при установке любой температуры рабочего диапазона, мин |
90 |
|
|
Диаметры отверстий в блоке, мм |
2×4.5, 5.5, 3×6.5, 3×8.5, 3×10.5 |
|
|
Глубина отверстий в блоке, мм |
155...165 |
|
|
Условия эксплуатации |
||
|
напряжение питающей сети, В |
220±22 |
|
|
нестабильность питающей сети, В |
±4.4 |
|
|
частота питающей сети, Гц |
50±1 |
|
|
температура окружающей среды, °С |
+10…+35 |
|
|
относительная влажность, % |
10...80 |
|
|
атмосферное давление, кПа |
84...106.7 |
|
|
Потребляемая от сети мощность, кВт |
2 |
|
|
Размеры (Ш x В x Г), мм |
230 x 350 x 325 |
|
|
Масса, кг |
14 |
|
|
Связь с компьютером |
RS-232C |
|
