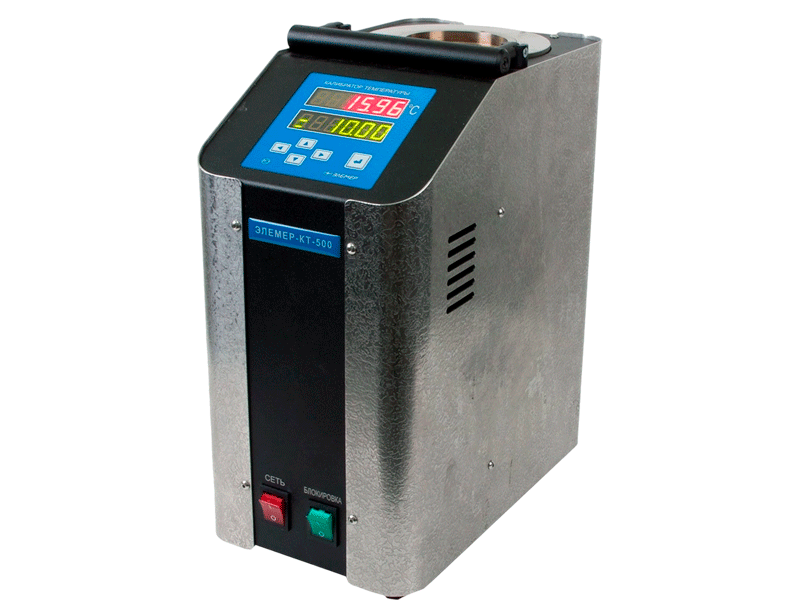

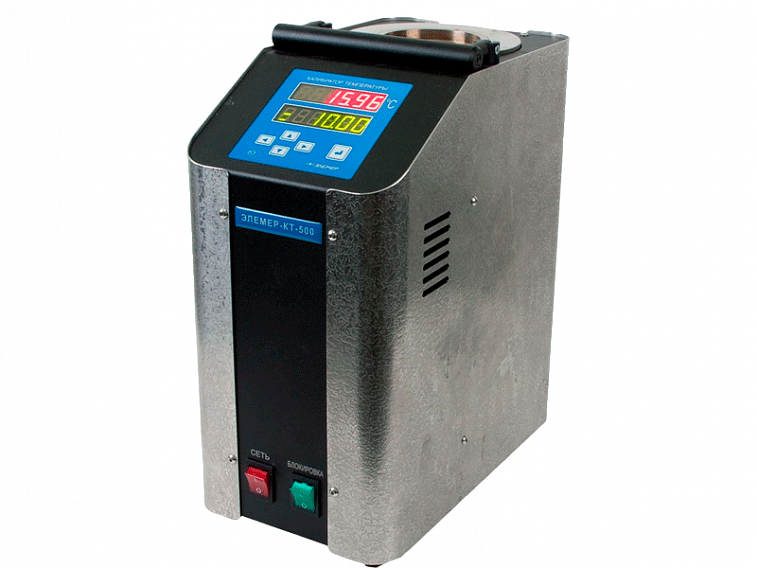

Калибратор температуры ЭЛЕМЕР-КТ-500
Диапазон воспроизводимых температур от +50°С до +500°С.
Описание
Калибратор температуры ЭЛЕМЕР-КТ-500 — эталонный сухоблочный калибратор погружного типа, предназначенный для воспроизведения температуры в среднем температурном диапазоне и применяемый в качестве рабочего эталона (поверочной установки) при поверке, калибровке и градуировке датчиков температуры.
Калибратор температуры КТ-500 используется при поверке и калибровке:
-
термометров сопротивления (ТС), в том числе платиновых ТС с индивидуальными статическими характеристиками преобразования;
-
преобразователей термоэлектрических (ТП);
-
ТП с индивидуальными статическими характеристиками преобразования;
-
термопреобразователей с унифицированным выходным сигналом.
ЭЛЕМЕР-КТ-500 предназначен для воспроизведения температуры в диапазоне от +50 до +500 °С. Прибор относится к линейке эталонных калибраторов ЭЛЕМЕР-КТ, куда также входят низкотемпературная модель КТ-110 и высокотемпературные модели КТ-650 и КТ-650Н.
Принцип действия
Термостатирующий блок калибратора обеспечивает равномерное температурное поле в зоне погружения чувствительных элементов поверяемых термопреобразователей. Диаметр каналов термостатирующего блока может быть изготовлен по индивидуальному заказу под конкретный типоразмер поверяемых средств измерения.
Подбор модификации
Линейка ЭЛЕМЕР-КТ-500 включает три модификации:
-
ЭЛЕМЕР-КТ-500/М1 — с термостатирующим блоком с наклонёнными каналами, что позволяет увеличить вместимость калибратора при погружении термопреобразователей с крупным блоком коммутации (клеммной головой);
-
ЭЛЕМЕР-КТ-500/М2 — с термостатирующим блоком и центральным каналом для размещения в нём сменного блока сравнения с набором каналов под поверяемые термопреобразователи и эталонный термометр;
-
ЭЛЕМЕР-КТ-500L — малогабаритный вариант.
Выбор модификации определяется конструкцией и типоразмером поверяемых термопреобразователей: М1 — для приборов с крупной клеммной головой, М2 — для работы через сменный блок сравнения с эталонным термометром, L — когда важны компактность и вес прибора.
Специалисты компании подбирают модификацию калибратора температуры ЭЛЕМЕР-КТ-500 исходя из состава парка поверяемых средств измерения заказчика.
В приборах реализована возможность задания профиля автоматической работы (внешнее ПО), присутствует USB-порт для связи с ПК и есть возможность изготовления калибраторов с диаметрами каналов по заказу.
Характеристики
|
Наименование характеристик |
Значения |
|
Диапазон воспроизведения температуры |
+50…+500 °С |
|
Единица младшего разряда индикатора |
0,01 °С |
|
Предел допускаемой основной абсолютной погрешности воспроизведения температуры |
от ±0,055 °С |
|
Погрешность передачи размера единицы температуры, при использовании внешнего эталонного термометра в центральной вставке |
от ±0,024 °С |
|
Количество каналов (в стандартном исполнении для ЭЛЕМЕР-КТ-500/М1) |
11 |
|
Глубина погружения |
190 мм |
|
Нестабильность поддержания температуры за 30 минут |
от ±0,01 °С |
|
Интерфейс USB для собственной калибровки |
в наличии |
|
Межповерочный интервал |
1 год |
|
Гарантийный срок эксплуатации прибора |
1 год |
|
Время выхода на рабочий режим |
80 минут |
|
Габаритные размеры |
370 × 220 × 380 мм |
|
Масса прибора |
КТ-500/М1(/М2) -23 кг |
