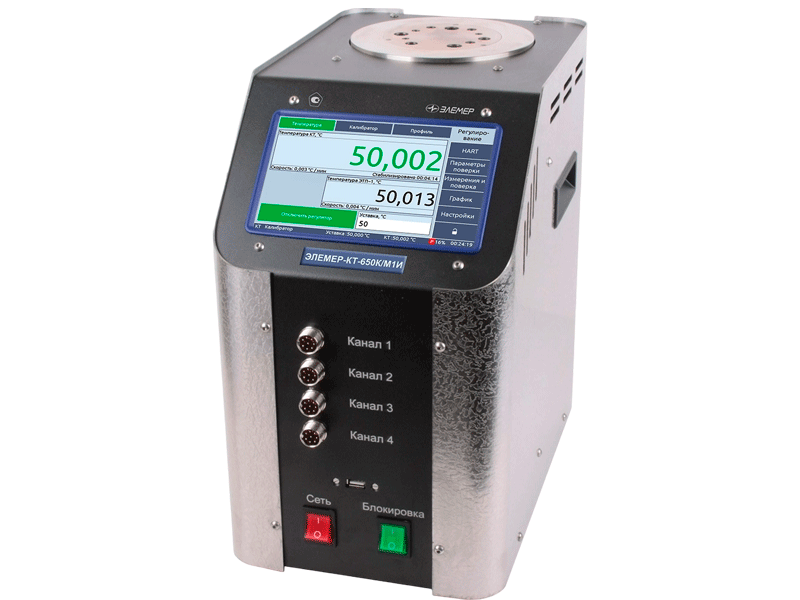

Калибратор температуры ЭЛЕМЕР‑КТ‑650К(И)

Калибратор температуры ЭЛЕМЕР-КТ-650К(И) — компьютеризированный калибратор-измеритель температуры, разработанный в качестве рабочего эталона (поверочной установки) при поверке, калибровке и градуировке датчиков температуры.

Калибратор температуры ЭЛЕМЕР-КТ-650К(И) используется при поверке и калибровке:

• термометров сопротивления (ТС), в том числе платиновых ТС с индивидуальными статическими характеристиками преобразования;

• преобразователей термоэлектрических (ТП);

• термопреобразователей с унифицированным выходным сигналом.

ЭЛЕМЕР-КТ-650К(И) обеспечивает воспроизведение температуры в диапазоне от +28 до +650 °С. Прибор соответствует требованиям, предъявляемым к рабочим эталонам 3-го разряда единицы температуры, а при наличии встроенного измерительного модуля — также требованиям к эталонам 1-го разряда единицы силы постоянного электрического тока, 3-го разряда единицы постоянного напряжения и 4-го разряда единицы электрического сопротивления.

Принцип действия

Прибор оснащён встроенным компьютером с сенсорным экраном, обеспечивающим управление калибратором, автоматическую работу по заданной оператором программе и получение полной информации о состоянии прибора. Предусмотрен канал подключения термометра цифрового эталонного ТЦЭ-005/М3 для работы с внешним эталонным термометром ПТСВ или ЭТС.

Модификации с измерительным модулем (И) дополнительно оснащены встроенным 4-канальным прецизионным измерительным модулем с универсальными каналами измерения силы тока, напряжения и сопротивления. Модуль поддерживает номинальные статические характеристики термометров сопротивления и термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, а также цифровой протокол HART.

Подбор модификации

Линейка ЭЛЕМЕР-КТ-650К(И) включает четыре исполнения:

• ЭЛЕМЕР-КТ-650К/М1 — термостатирующий блок с повышенной точностью воспроизведения температуры;

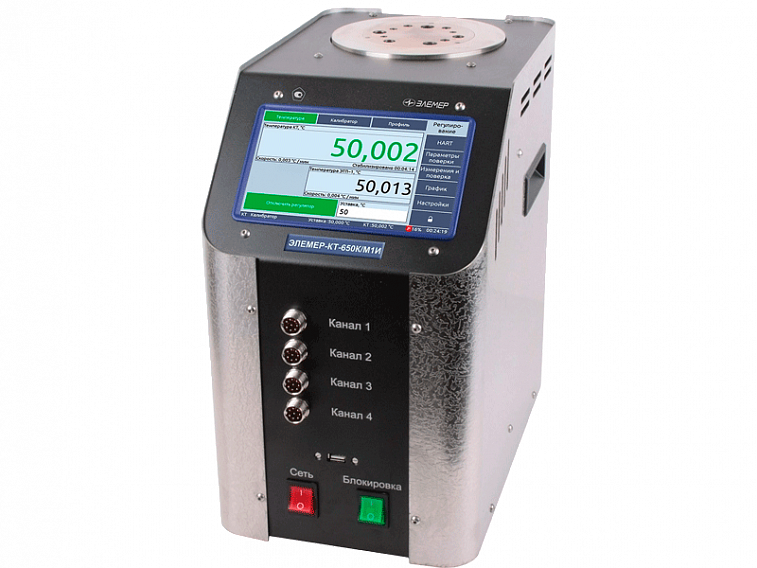

• ЭЛЕМЕР-КТ-650К/М1/И — то же исполнение термостатирующего блока со встроенным измерительным модулем;

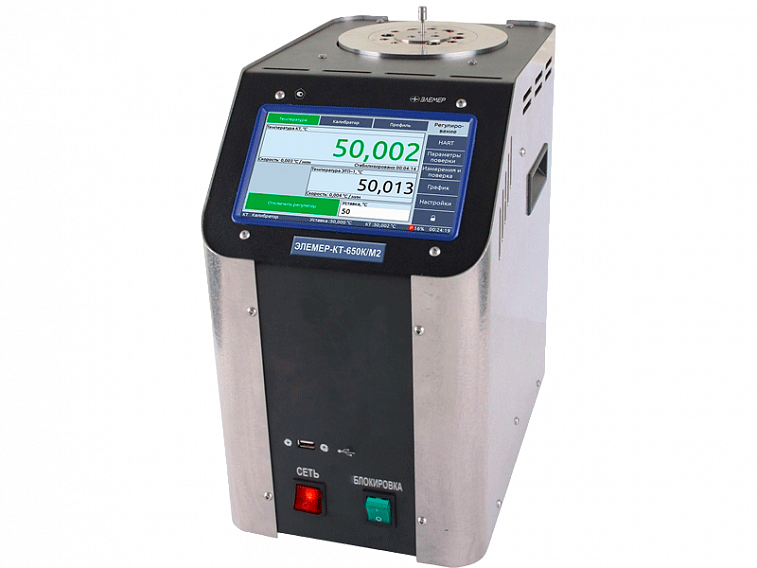

• ЭЛЕМЕР-КТ-650К/М2 — термостатирующий блок с центральным каналом для размещения сменного блока сравнения с набором каналов под поверяемые термопреобразователи и эталонный термометр;

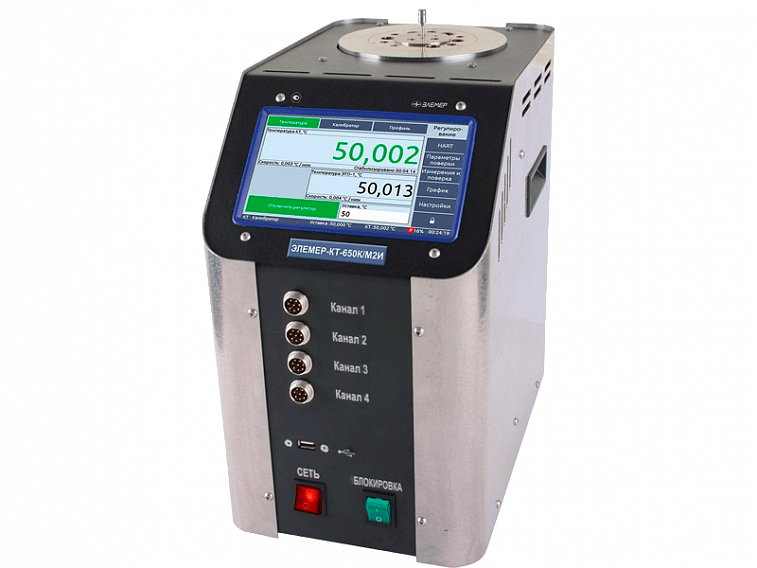

• ЭЛЕМЕР-КТ-650К/М2/И — то же исполнение термостатирующего блока со встроенным измерительным модулем.

Выбор между М1 и М2 определяется методикой поверки: М1 — для прямого погружения поверяемых термопреобразователей в термостатирующий блок повышенной точности, М2 — когда поверка выполняется методом сличения через сменный блок сравнения с эталонным термометром. Исполнения с измерительным модулем (И) выбираются, когда требуется одновременное воспроизведение температуры и измерение электрического сигнала поверяемого датчика в одном приборе — это упрощает автоматизацию поверки и работу по протоколу HART.

Специалисты компании подбирают модификацию калибратора температуры ЭЛЕМЕР-КТ-650К(И) исходя из методики поверки и типа поверяемых средств измерения заказчика.
