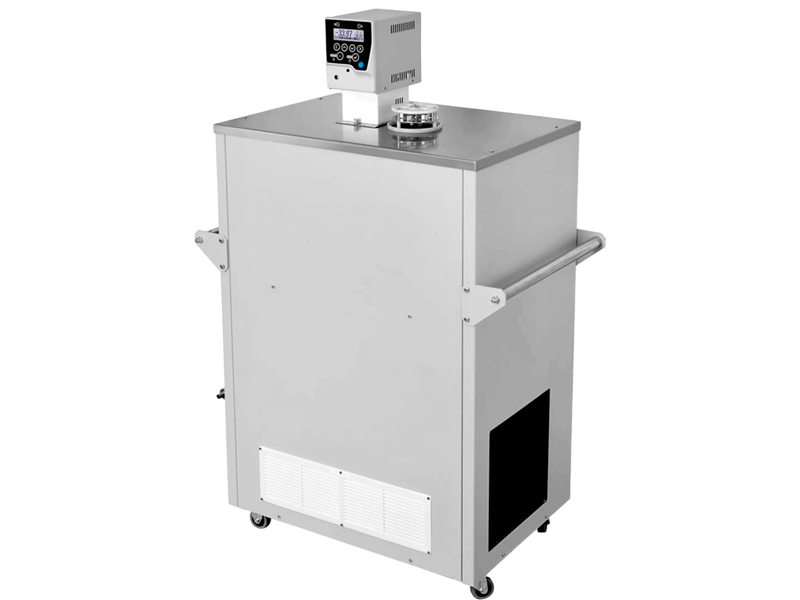

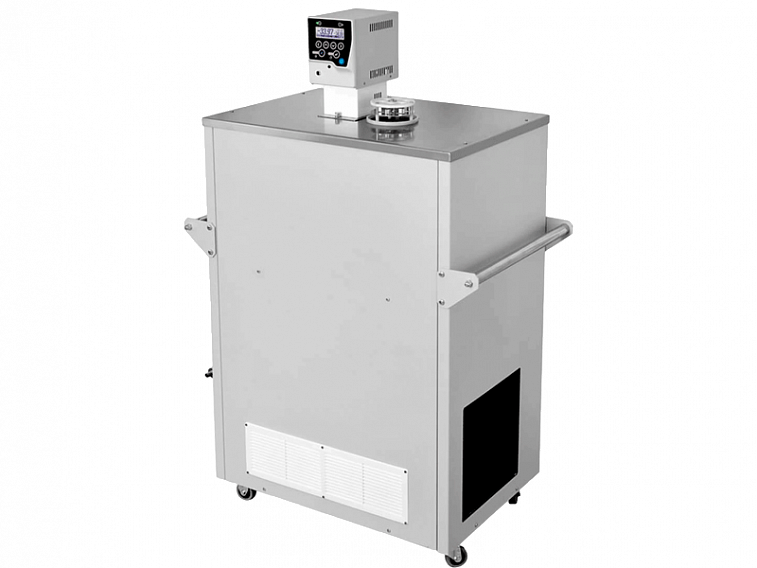

Термостат жидкостный ТЕРМОТЕСТ 05
Предназначен для поддержания заданной температуры при поверке и калибровке различных термометров и датчиков температуры.
Диапазон рабочих температур −80...+30 °С.
Описание
Термостат жидкостный ТЕРМОТЕСТ-05 — переливной жидкостный термостат для поддержания заданной температуры при поверке и калибровке различных термометров и датчиков температуры.
Термостат ТЕРМОТЕСТ-05 предназначен для поддержания заданной температуры при поверке и калибровке стеклянных жидкостных рабочих термометров по ГОСТ 8.279, стеклянных ртутных образцовых термометров по ГОСТ 8.317, манометрических термометров по ГОСТ 8.305 и термопреобразователей сопротивления по ГОСТ 8.461. Диапазон рабочих температур — от -80 до +30 °С.
Глубокая рабочая ванна позволяет размещать образцовые термометры большого размера; объём теплоносителя — не более 15 литров, глубина ванны - 430мм. Уровень теплоносителя в рабочей ванне позволяет снимать показания стеклянных термометров, погружённых до поверяемой отметки. Нестабильность и однородность температуры в рабочей ванне — не хуже ±0,02 °С без применения выравнивающего блока.
Принцип действия
Термостат имеет 3-ванную конструкцию: эффективное перемешивание теплоносителя и его перелив по всему периметру рабочей ванны обеспечивают стабильность и однородность температурного поля во всём диапазоне регулирования. Буферная ванна поддерживает постоянный уровень теплоносителя в рабочей ванне, вытесняя его излишек при нагревании и восполняя при остывании.
Блок регулирования температуры М10М объединяет в замкнутом объёме датчик температуры, нагреватель и циркуляционный насос. Оптимальное управление холодильной машиной обеспечивает быстрый нагрев и охлаждение термостата при смене уставки. Погружаемые части выполнены из нержавеющей стали, что обеспечивает совместимость с различными типами теплоносителей в широком диапазоне температур.
Термостат оснащён системами самодиагностики и защиты, контролирующими превышение температуры теплоносителя над установленным значением, уровень теплоносителя в ванне, температуру двигателя насоса и исправность нагревателя с элементами управления им. Встроенные часы позволяют задавать время автоматического включения и выключения термостата. Процедура коррекции позволяет откорректировать температуру теплоносителя по показаниям образцового термометра.
Подбор комплектации
Специалисты компании подбирают тип теплоносителя термостата ТЕРМОТЕСТ-05 исходя из требуемого диапазона рабочих температур заказчика.
Стабильность и однородность температуры в рабочей ванне не хуже ±0.02 °С без применения выравнивающего блока.
Характеристики
|
Диапазон регулирования температуры, °C |
-80...+30 °С |
|
Время выхода термостата, ч, не более, от температуры (20±5) °C до минимальной температуры |
3,0 |
|
Время выхода термостата, ч, не более, от температуры (20±5) °C до максимальной температуры |
0,5 |
|
Нестабильность поддержания установленной температуры в течение 30 мин, °C, не более |
±0,02 |
|
Неравномерность температуры в рабочей ванне, °C, не более |
±0,02 |
|
Габаритные размеры термостата, мм, не более |
800×500×1220 мм |
|
Габаритные размеры рабочей ванны, мм, не более |
Ø90 мм |
|
Масса, кг |
115 |
|
Объём теплоносителя, л, не более |
15 |
|
Рекомендуемый тип теплоносителя – для диапазона температур -80...+5 °С– для диапазона температур -10...+30 °С |
Спирт этиловый |
|
Общая потребляемая мощность, кВт, не более |
4,2 |
