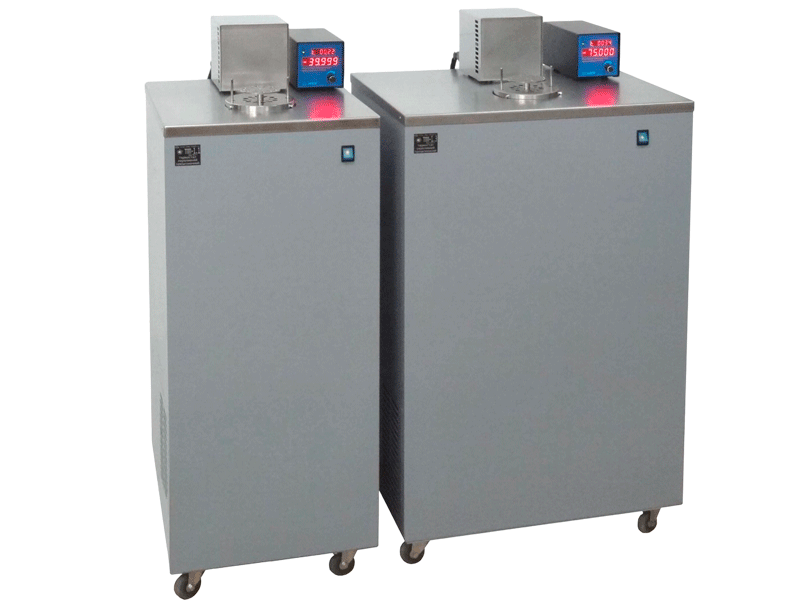

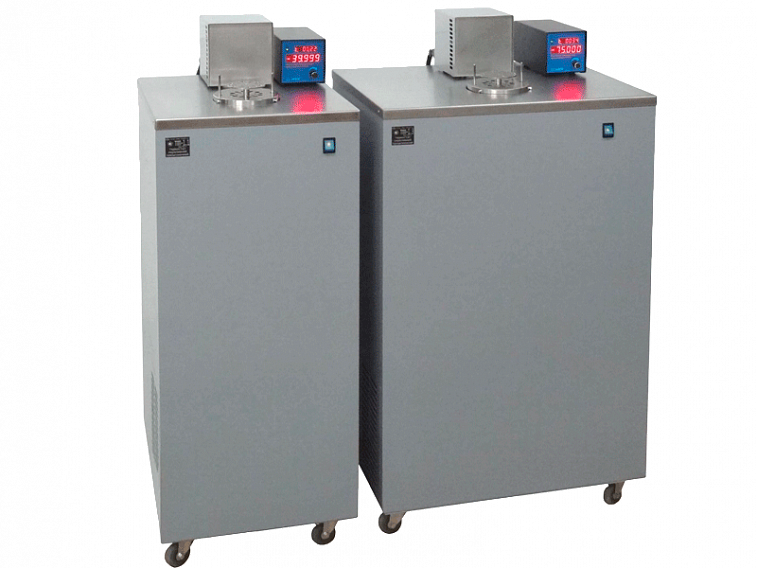

Термостаты жидкостные переливные прецизионные серии ТПП‑1

Термостаты жидкостные переливные прецизионные серии ТПП-1 — оборудование для поверки и калибровки термопреобразователей сопротивления, термоэлектрических преобразователей, жидкостных стеклянных термометров и манометрических термометров методом непосредственного сличения с эталонными средствами измерений.

Термостаты серии ТПП-1 предназначены для поверки и калибровки стеклянных жидкостных термометров, термометров сопротивления, комплектов термометров сопротивления, термопар и других термопреобразователей методом непосредственного сличения с эталонными средствами измерений. Полный диапазон воспроизводимых температур серии — от -90 до +300 °С.

Серия включает четыре модификации: ТПП-1.0 (от +35 до +300 °С), ТПП-1.1 (от -40 до +100 °С), ТПП-1.2 (от -60 до +100 °С), ТПП-1.3 (от -75 до +100 °С) и ТПП-1.4 (от -90 до +100 °С). Диаметр рабочего пространства — 80 мм, глубина — от 10 до 450 мм, объём заливаемого теплоносителя — 8 литров.

При использовании металлического выравнивающего блока термостаты применяются для поверки и калибровки эталонных термопреобразователей сопротивления 2-го и 3-го разрядов и равноделенных жидкостных стеклянных термометров с ценой деления 0,01 °С. Нормированные метрологические характеристики в приповерхностном слое позволяют поверять термопреобразователи с небольшой погружаемой частью, в том числе комплекты разностных термометров сопротивления для теплосчётчиков с погружаемой частью 20 мм.

Конструкция термостатов позволяет применять их для реализации реперных точек Международной температурной шкалы МТШ-90: тройной точки ртути, тройной точки воды, точки плавления галлия, точки затвердевания индия и точки затвердевания олова.

Принцип действия

Термостат состоит из переливной ванны, устройства перемешивания и прецизионного регулятора температуры РТП-8.1; модификации ТПП-1.1, ТПП-1.2,  ТПП-1.3 и ТПП-1.4 дополнительно оснащены холодильным агрегатом для воспроизведения отрицательных температур. Регулятор температуры выполнен выносным на кабеле, что исключает его контакт с теплоносителем; установка температуры осуществляется на регуляторе с дискретностью 0,01 °С.

Переливная конструкция ванны поддерживает уровень теплоносителя выше поверхности стола термостата и обеспечивает отсутствие волн на поверхности теплоносителя, что снижает температурные градиенты в рабочем пространстве. В зависимости от воспроизводимой температуры в качестве теплоносителя используются этиловый спирт (от -75 до -60°С), дистиллированная вода (от +5 до +90 °С) или кремнийорганическая жидкость ПФМС-4 (от +80 до +300 °С); в диапазоне от +80 до +300 °С допускается применение полиметилсилоксановой жидкости ПМС-100.

Термостат поддерживает связь с компьютером по интерфейсу RS-232C.

Подбор комплектации

Специалисты компании подбирают модификацию термостата серии ТПП-1 и тип теплоносителя исходя из требуемого диапазона воспроизводимых температур и класса поверяемых термопреобразователей заказчика.
