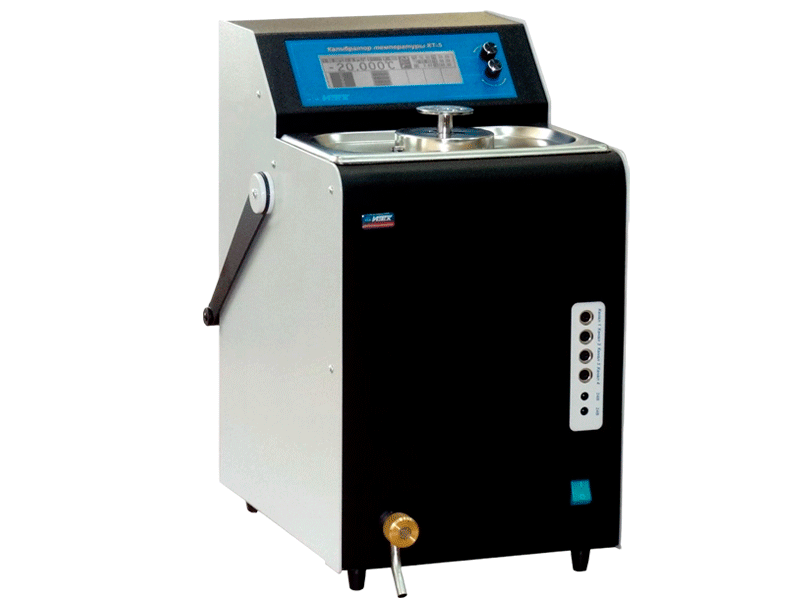

Калибратор температуры жидкостный КТ-5.5
Диапазон воспроизводимых температур -20°С до +150°С.
Описание
Калибратор температуры жидкостный КТ-5.5 — эталонный прецизионный переливной термостат со встроенным эталонным платиновым термометром сопротивления, применяемый в качестве поверочной установки при определении номинальных статических характеристик преобразования различных типов средств измерений температуры при их производстве, поверке и калибровке.
Калибраторы температуры жидкостные КТ-5.5 используются при поверке и калибровке:
-
термометров сопротивления (ТС);
-
преобразователей термоэлектрических (ТП);
-
вторичной аппаратуры совместно с первичными термопреобразователями — цифровых термометров, термопреобразователей с унифицированным токовым выходом.
КТ-5.5 воспроизводит температуру в диапазоне от −20 до +150 °С. Прибор удовлетворяет требованиям к эталонам 2-го разряда в отрицательной области температур и к эталонам 3-го разряда в положительной области температур по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры».
Принцип действия
КТ-5.5 представляет собой переливной термостат: равномерное температурное поле создаётся циркулирующим жидким теплоносителем, а регулирование температуры выполняется по показаниям встроенного эталонного платинового термометра сопротивления. Прибор оснащён встроенным четырёхканальным прецизионным измерителем.
Режим работы и уставки задаются пользователем: калибратор допускает до шести фиксированных уставок с переходом между ними в автоматическом (последовательном) или ручном режиме. Уставка задаётся с точностью 0,01 °С; время выдержки на каждой уставке в автоматическом режиме — от 1 до 90 минут. После выхода калибратора на уставку на дисплее начинают отображаться результаты измерений прецизионного измерителя.
Подбор модификации
КТ-5.5 — жидкостное (переливное) исполнение линейки калибраторов температуры КТ-5, рассчитанное на диапазон от −20 до +150 °С. Сухоблочные модификации той же линейки (без жидкого теплоносителя) охватывают более широкий суммарный диапазон — от −50 до +850 °С — и применяются, когда требуется работа за пределами диапазона жидкостного термостата либо когда наличие жидкого теплоносителя на рабочем месте нежелательно.
Специалисты компании подбирают тип и модификацию калибратора температуры — жидкостный или сухоблочный — исходя из требуемого диапазона и условий работы заказчика.
Высокие метрологические характеристики позволяют использовать КТ-5.5 (при условии использования металлического выравнивающего блока) для поверки и калибровки эталонных (2-го и 3-го разрядов) термопреобразователей сопротивления и равноделенных жидкостных стеклянных термометров с ценой деления 0.01°С.
Характеристики
|
Параметр |
Значение |
|
Полный диапазон воспроизводимых температур, °С |
-20...+150 |
|
Допускаемая погрешность воспроизведения температуры, °С |
0.04 |
|
Теплоноситель - этиловый спирт |
|
|
Диапазон воспроизводимых температур, °С |
-20...+5 |
|
Стабильность поддержания температуры, °С |
±0.01 |
|
Неравномерность температурного поля в рабочем пространстве, не более, °С |
|
|
на глубине от 10 до 30 мм |
±0.01 |
|
на глубине от 30 до 300 мм |
±0.01 |
|
Теплоноситель - дистиллированная вода |
|
|
Диапазон воспроизводимых температур, °С |
+5...+90 |
|
Стабильность поддержания температуры, °С |
±0.01 |
|
Неравномерность температурного поля в рабочем пространстве, не более, °С |
|
|
на глубине от 10 до 30 мм |
±0.01...±0.02 * |
|
на глубине от 30 до 300 мм |
±0.005 |
|
Теплоноситель - ПМС-10 |
|
|
Диапазон воспроизводимых температур, °С |
0...+150 |
|
Стабильность поддержания температуры, °С |
±0.01 |
|
Неравномерность температурного поля в рабочем пространстве, не более, °С |
|
|
на глубине от 10 до 30 мм |
±0.01...±0.02 * |
|
на глубине от 30 до 300 мм |
±0.01 |
|
Погрешность непосредственного сличения термопреобразователей в металлическом блоке, °С |
±0.001 |
|
Время выхода на заданную температуру, мин |
120 |
|
Рабочее пространство |
|
|
Диаметр, мм |
50 |
|
Глубина, мм |
от 10 до 300 |
|
Объём заливаемого теплоносителя, л |
1.7 |
|
Характеристики прецизионного измерителя |
|
|
Количество каналов измерений |
4 |
|
Ток питания ТС, мА |
0.2 |
|
Диапазон измеряемого сопротивления, Ом |
0.01...1500 |
|
Пределы допускаемой основной погрешности, Ом |
±(0.001+2• 10-5•R) |
|
Диапазон измеряемого напряжения, мВ |
-300...+300 |
|
Пределы допускаемой основной погрешности, мВ |
±(0.001+10-4•|U|) |
|
Диапазон измеряемой силы тока, мА |
-30...+30 |
|
Пределы допускаемой основной погрешности, мА |
±(0.0005+10-4•|I|) |
|
Встроенные блоки питания – напряжение / количество |
24±2В / 2 |
|
Режимы измерений |
Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ) |
|
НСХ ТС |
10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000 |
|
ИСХ ТС |
4×МТШ-90 |
|
НСХ ТП |
E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3 |
|
ТСПУ (ТСМУ) |
0...5мА, 4...20мА, 0...20мА |
|
Условия эксплуатации |
|
|
Напряжение питающей сети, В |
220±22 |
|
Нестабильность питающей сети, В |
±4.4 |
|
Частота питающей сети, Гц |
50±1 |
|
Температура окружающей среды, °С |
+15…+25 |
|
Относительная влажность, % |
30…80 |
|
Атмосферное давление, кПа |
84…106.7 |
|
Потребляемая от сети мощность, Вт |
400 |
|
Размеры, мм |
300 x 480 x 430 |
|
Масса, кг |
16 |
|
Связь с компьютером |
RS-232C |
