Стенд для поверки, калибровки и ремонта СИ температуры
Описание

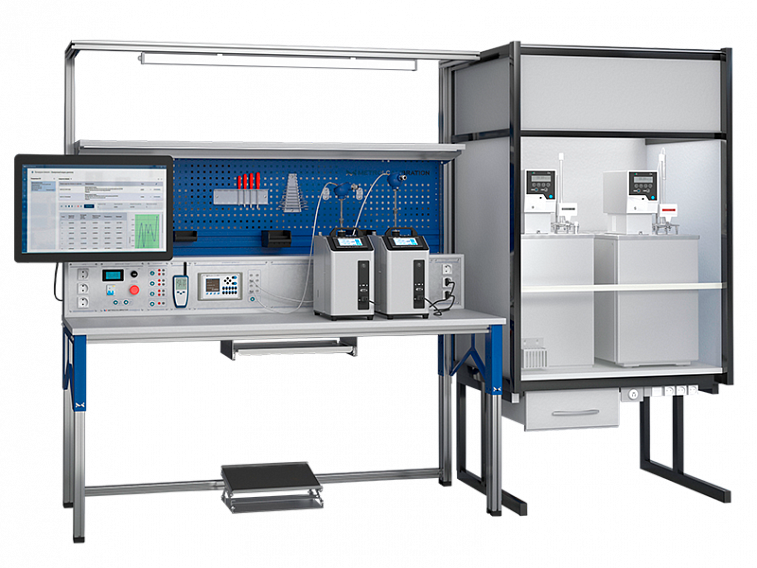

Стенд для поверки, калибровки и ремонта СИ температуры METROLCALIBRATION — метрологическое рабочее место для комплексного обслуживания средств измерений температуры: поверки, калибровки, ремонта и технического обслуживания.
Стенд средств измерения температуры предназначен для проведения поверки:
-
термопреобразователей сопротивления в соответствии с ГОСТ 8.461-2009;
-
термоэлектрических преобразователей в соответствии с ГОСТ 8.338-2002;
-
термопреобразователей с унифицированным токовым выходным сигналом и/или цифровым сигналом HART в соответствии с технической документацией заводов-изготовителей и методиками поверки.
Стенд средств измерения датчиков температуры позволяет выполнять поверку в соответствии с утверждёнными методиками и нормативными документами, калибровку с использованием эталонных средств измерений, а также ремонт и техническое обслуживание с тестированием исправности, настройкой и подстройкой оборудования. Для обеспечения безопасной работы применяется вытяжной лабораторный шкаф — вытяжная камера с подвижным прозрачным передним экраном и химически стойкой поверхностью-столешницей на жёстком основании; в основании шкафа расположена тумба для хранения вспомогательных принадлежностей.
Устройство стенда
В состав стенда серии METROLCALIBRATION для поверки, калибровки и ремонта СИ температуры входят следующие функциональные панели:
-
панель включения стенда с индикатором питания;
-
панели питания 12/24/36 В + HART-модем;
-
панель проверки реле (для реле температуры и термометров с электрическими контактами);
-
панель прецизионного многоканального мультиметра;
-
панель источника питания.
Подбор комплектации
Стенд может быть дополнительно оснащён панелью калибратора, панелью мультиметра, панелью магазина сопротивлений, паяльной станцией, антистатическим комплектом и набором инструментов для ремонта средств измерений.
В качестве оборудования для воспроизведения температуры применяются криостаты, термостаты, печи и калибраторы температуры — конкретный тип определяется требуемым температурным диапазоном поверяемых средств измерения. В качестве эталонных приборов используются термоэлектрический платинородий-платиновый преобразователь ППО, термоэлектрический платинородиевый преобразователь ПРО или эталонный термометр сопротивления ЭТС.
Перечень функциональных панелей и состав встраиваемого оборудования может быть дополнен по согласованию с заказчиком. Специалисты компании подбирают комплектацию стенда для поверки, калибровки и ремонта СИ температуры исходя из типа и диапазона поверяемых средств измерения заказчика.
Метрологический стенд для поверки, калибровки и ремонта СИ температуры – оптимальный выбор для метрологических лабораторий, учебных центров и производственных предприятий, который изготавливается по техническому заданию заказчика и адаптируется под типовые и нестандартные задачи.
Характеристики
- панель включения стенда с индикатором питания;
- панели питания 12/24/36 В + HART-модем;
- панель проверки реле (для реле температуры и термометров с электрическими контактами);
- панель прецизионного многоканального мультиметра;
- панель источника питания.
Стенды могут быть дополнительно оснащены следующими панелями и другим вспомогательным оборудованием:
- панель калибратора;
- панель мультиметра;
- панель магазина сопротивлений;
- паяльная станция, комплект антистатический, комплект инструментов для ремонта СИ.
В качестве оборудования для воспроизведения температуры мы предлагаем использовать:
- криостаты;
- термостаты;
- печи;
- калибраторы температуры.
В качестве эталонных приборов при поверке и калибровке средств измерения температуры мы предлагаем:
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО;
- преобразователь термоэлектрический платинородиевый эталонный ПРО;
- эталонный термометр сопротивления ЭТС.
Перечень панелей может быть дополнен по согласованию с заказчиком.
