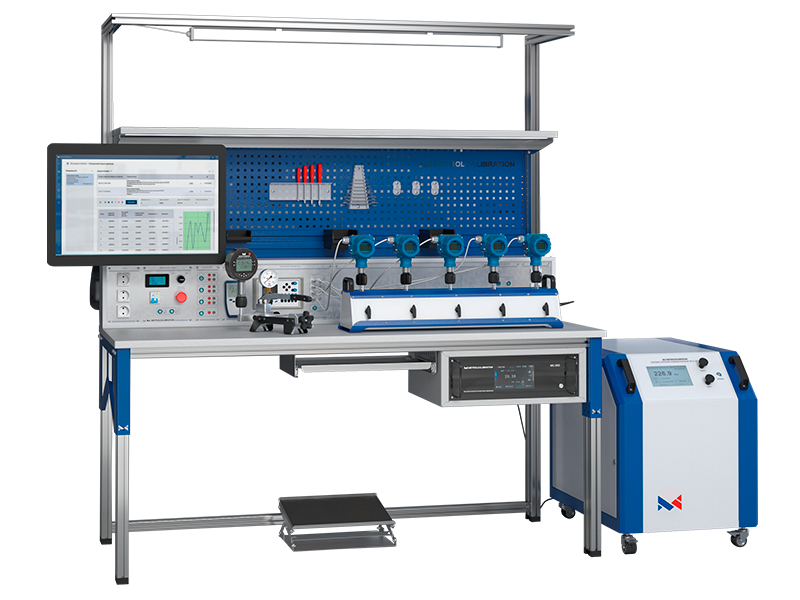

Стенд для поверки, калибровки и ремонта СИ давления
Стенд обеспечивает автоматизацию процедур, сокращая время выполнения работ и предусматривает широкие возможности интеграции различного встраиваемого оборудования и эталонных приборов.
Описание
Стенд для поверки, калибровки и ремонта СИ давления METROLCALIBRATION — комплексное решение для проведения поверки, калибровки и ремонта средств измерений давления, подходящее для использования в производственных и лабораторных условиях, центрах стандартизации и метрологии, а также на предприятиях с собственными службами КИПиА.
Стенд манометров обеспечивает автоматизацию поверочных процедур, сокращая время выполнения работ, и предусматривает широкие возможности интеграции различного встраиваемого оборудования и эталонных приборов. Компания предлагает несколько вариантов изготовления стенда:
-
стенды с автоматизированным процессом поверки СИ давления;
-
стенды с полуавтоматизированным процессом поверки СИ давления;
-
стенды с ручным воспроизведением давления при поверке СИ давления.
Источник и регулирование давления
Давление в стенде создаётся отдельным источником — системой пневматического питания METROLCALIBRATION (поддержание давления до 25 МПа) либо гидравлическими или пневматическими помпами и прессами METROLCALIBRATION (гидравлические — до 250 МПа, пневматические — до 16 МПа). Способ регулирования давления зависит от выбранного варианта изготовления стенда:
-
в автоматизированном режиме регулирование и воспроизведение давления выполняет калибратор-контроллер давления;
-
в полуавтоматизированном режиме регулирование давления выполняется встраиваемыми в стенд пневматическими панелями с возможностью настройки давления в диапазоне от −0,1 до 25 МПа, а также универсальными пневматическими стойками МС-400 с диапазоном регулирования разрежения и давления от −0,095 до 25 МПа;
-
в ручном режиме давление задаётся вручную с помощью пневматических или гидравлических ручных задатчиков давления (помп и прессов METROLCALIBRATION) с диапазоном задания давления от 0 до 250 МПа.
Устройство стенда
В состав стенда серии METROLCALIBRATION для поверки, калибровки и ремонта СИ давления могут входить следующие функциональные панели:
-
панель включения стенда с индикатором питания;
-
панель включения стенда с управлением системой пневматического питания;
-
панели питания 12/24/36 В, опционально с HART-модемом;
-
панель проверки реле и контактов ЭКМ;
-
панель ручного регулирования давления (до 25 МПа);
-
панель выхода калибратора-контроллера давления (до 4 портов).
Подбор комплектации
По техническим требованиям заказчика стенд дополнительно оснащается панелями со встраиваемыми приборами и эталонами: панелью калибратора, панелью источника питания, панелью мультиметра, панелью осциллографа, панелью магазина сопротивлений. Перечень панелей может быть дополнен по согласованию с заказчиком; по требованию заказчика в изготовлении стенда также могут использоваться приборы и эталоны, приобретённые им ранее.
Специалисты компании подбирают источник давления, режим воспроизведения (автоматический, полуавтоматический или ручной) и состав функциональных панелей стенда для поверки, калибровки и ремонта СИ давления исходя из состава парка поверяемых средств измерения заказчика.
Метрологический стенд для поверки, калибровки и ремонта СИ давления подходит для использования в производственных и лабораторных условиях, центрах стандартизации и метрологии, а также на предприятиях с собственными службами КИПиА.
Характеристики
Гидравлические помпы и прессы METROLCALIBRATION позволяют задавать давление до 250 МПа.
Пневматические помпы и прессы METROLCALIBRATION позволяют задавать давление до 16 МПа.
В качестве источника давления мы предлагаем использовать:
- системы пневматического питания METROLCALIBRATION;
- гидравлические помпы и прессы METROLCALIBRATION.
В состав стендов серии METROLCALIBRATION для поверки, калибровки и ремонта СИ давления, также могут входить следующие функциональные панели:
- панель включения стенда с индикатором питания;
- панель включения стенда с управлением системой пневматического питания;
- панели питания 12/24/36 В + опционально HART-модем;
- панель проверки реле и контактов ЭКМ;
- панель ручного регулирования давления (до 25 МПа);
- панель выхода калибратора-контроллера давления (до 4 портов).
Стенды по техническим требованиям заказчика оснащаются панелями со встраиваемыми приборами и эталонами:
- панель калибратора;
- панель источника питания;
- панель мультиметра;
- панель осциллографа;
- панель магазина сопротивлений.
Перечень панелей может быть дополнен по согласованию с заказчиком. По требованиям заказчика мы можем использовать в изготовлении приборы и эталоны, приобретенные заказчиком ранее.
Видео
Документы
Отзывы
В ходе предпроектного анализа специалисты ООО «МЕТРОЛ» помогли оптимально подобрать эталонную базу под наши задачи. Стенд полностью автоматизировал процедуру калибровки преобразователей давления в многоканальном режиме, что позволило существенно сократить общее время цикла измерений и повысить производительность лаборатории. Кроме того имеется возможность дальнейшего расширения функционала стенда с перспективой аккредитации на право поверки средств измерений давления в будущем.
Также считаем немаловажным отметить, что оборудование ООО «МЕТРОЛ» позволило расширить область аккредитации метрологической службы института в рамках работ по проведению поверки СИ давления, температуры и электрических параметров, с возможностью присвоения разряда СИ, используемым в качестве рабочих эталонов давления и вакуума.
Стенд, предназначенный для поверки СИ давления в полуавтоматизированном режиме до 2,5 МПа и в ручном режиме до 60 МПа, совместно с пневматической стойкой METROL 400, пневматической системой питания METROL VP-2,5 и правильно подобранной эталонной базой позволил оптимизировать, и тем самым ускорить процессы калибровки/поверки СИ давления.
Сразу хочется отметить высокий уровень технической поддержки, в ходе которой был проведен полный анализ имеющегося у нас оборудования. Для нас было важно внедрить стенд, который бы позволил поверять несколько датчиков давления с классом точности 0,075%.
В итоге мы получили метрологический стенд, который позволил автоматизировать процесс поверки датчиков давления, а также осуществлять одновременную поверку 4-х СИ давления.
Таким образом, метрологический стенд производства ООО «МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ» решил актуальные для нас задачи автоматизации процессов поверки датчиков давления. Сотрудничество с компанией ООО «МЕТРОЛ» прошло успешно, мы рекомендуем эту компанию в качестве надежного поставщика метрологических стендов.
