Рабочее место для поверки и калибровки уровнемеров

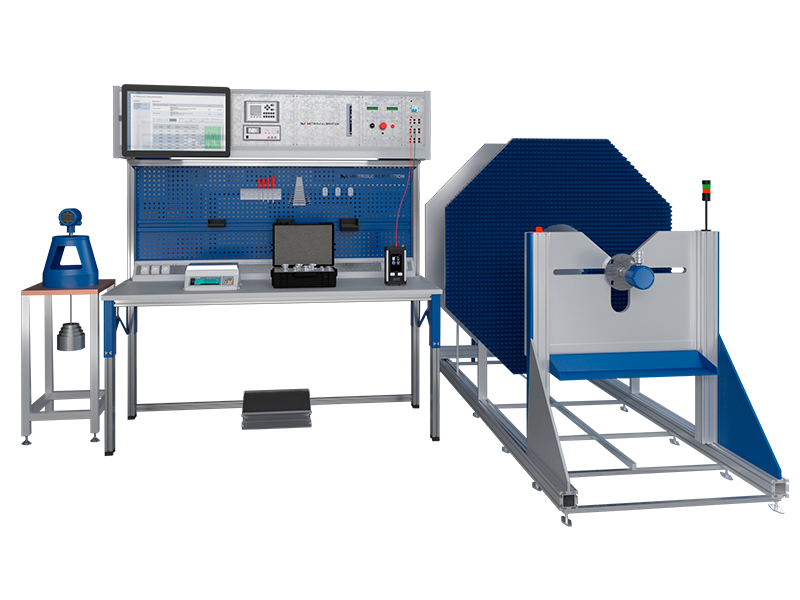

Рабочее место для поверки и калибровки уровнемеров METROLCALIBRATION — комплексное решение для проведения поверки и калибровки уровнемеров радарного, волноводного, ультразвукового, магнитострикционного и других типов.

Стенд поверки уровнемеров обеспечивает проведение операций поверки или калибровки средств измерений уровня по их основной функции для следующих типов приборов:

• уровнемеры радарные, в том числе серии Rosemount TankRadar REX (RTG 3920, RTG 3930, RTG 3950, RTG 3960);

• уровнемеры волноводные радарные, в том числе Rosemount TankRadar AB 5300;

• уровнемеры ультразвуковые, в том числе Rosemount 3300 и «ВЗЛЕТ УР»;

• уровнемеры микроимпульсные, в том числе Levelflex M (FMP40, FMP41C, FMP43, FMP45) и OPTIFLEX 1300C;

• уровнемеры микроволновые бесконтактные VEGAPLUS6 (VEGAPLUS61, 62, 65, 66, 67, 68);

• уровнемеры буйковые, в том числе ПИУП;

• уровнемеры магнитострикционного типа.

Поверка и калибровка выполняются согласно ГОСТ Р 8.660-2009, ГОСТ 8.321-2013 и приказу №3459 от 30 декабря 2019 г. Рабочее место предназначено для имитации положения уровня жидкости на расстояниях до 30 м с использованием отражательной поверхности (отражателя).

Устройство стенда

Метрологический стенд состоит из имитирующей системы и рабочего места оператора, объединённых системой управления. Имитирующая система включает линейную часть, неподвижное и подвижное основание и вспомогательные узлы; система управления обеспечивает позиционирование подвижной части относительно неподвижного основания, сбор информации и отображение результатов на экране персонального компьютера.

Положение подвижной части (отражателя) на линейной части контролируется по рабочему эталону единицы длины с помощью электронного устройства наблюдения за показаниями измерительной ленты — оно состоит из измерительной лупы и видеокамеры, передающей изображение на персональный компьютер.

Подбор комплектации

Стенд оснащается дополнительными приспособлениями под конкретный принцип действия поверяемых уровнемеров:

• для волноводных уровнемеров с гибкими и жёсткими волноводами — системой поддержки и натяжения;

• для радарных уровнемеров — экраном для поглощения радиоволнового излучения и отражающим щитом;

• для поплавковых уровнемеров — узлом для крепления поплавка;

• для буйковых уровнемеров — стойкой для установки и настройки прибора, набором специализированных грузов и подвесов.

Специалисты компании подбирают состав дополнительных приспособлений рабочего места для поверки и калибровки уровнемеров исходя из типов и принципа действия уровнемеров в парке поверяемых средств измерения заказчика.
