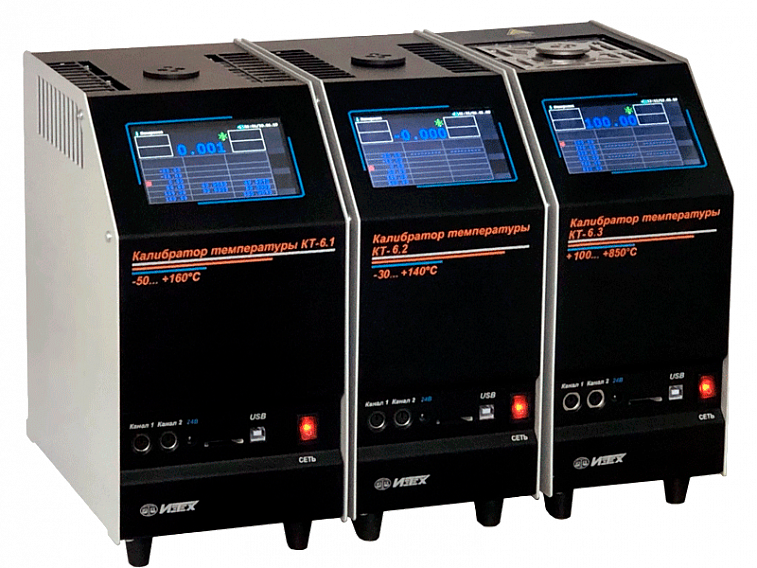

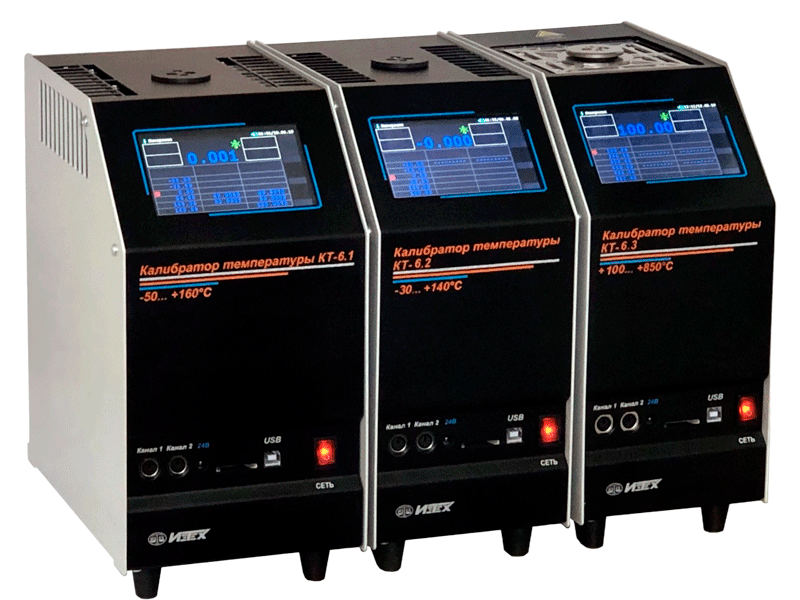

Калибраторы температуры малогабаритные серии КТ-6
Описание
Калибраторы температуры малогабаритные серии КТ-6 — компактные эталонные сухоблочные калибраторы, применяемые в качестве поверочной установки при определении номинальных статических характеристик преобразования различных типов средств измерений температуры при их производстве, поверке и калибровке.
Калибратор температуры КТ-6 используется при поверке и калибровке:
-
термометров сопротивления (ТС), в том числе классов допуска АА, А, В, С;
-
преобразователей термоэлектрических (ТП).
Серия КТ-6 в целом предназначена для воспроизведения температуры в диапазоне от −50 до +850 °С; помимо воспроизведения температуры, приборы серии измеряют электрические сигналы — активное сопротивление, напряжение и силу постоянного тока. Калибраторы полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Принцип действия
Конструкция калибраторов КТ-6 позволяет поверять и калибровать ТС с диаметром монтажной части более 6 мм без ухудшения метрологических характеристик прибора. Компактные габариты — главное конструктивное отличие серии КТ-6 от более крупных сухоблочных калибраторов той же линейки (КТ-2, КТ-3).
Для расширения функциональности предусмотрены сменные блоки сравнения: КТВ-5 применяется в калибраторах КТ-6.1 и КТ-6.2, КТВ-6 — в калибраторе КТ-6.3. Допускается изготовление блоков сравнения с количеством и диаметрами каналов, отличными от стандартных, — под конкретный типоразмер поверяемых средств измерения.
Подбор модификации
Серия КТ-6 включает три модификации, различающиеся диапазоном воспроизводимой температуры:
-
КТ-6.1 — от −50 до +160 °С;
-
КТ-6.2 — от −30 до +140 °С;
-
КТ-6.3 — от +100 до +850 °С.
Выбор модификации определяется рабочим диапазоном поверяемых средств измерения: КТ-6.1 и КТ-6.2 — для низких и умеренных температур, КТ-6.3 — для высокотемпературного диапазона.
Специалисты компании подбирают модификацию калибратора температуры КТ-6 исходя из требуемого диапазона и типа поверяемых средств измерения заказчика.
Калибраторы КТ-6 используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке.
Характеристики
|
Параметр |
КТ-6.1 |
КТ-6.2 |
КТ-6.3 |
|
Диапазон воспроизводимых температур, °С * |
-50...+160* |
-30...+140* |
+100…+850 |
|
Допускаемая погрешность воспроизведения температуры,°С |
± 0.04 |
±(0.1+0.0005•t) |
|
|
Нестабильность поддержания температуры за 30 минут, °С |
±0.005 |
±0.05 |
|
|
Разность воспроизводимых температур в отверстиях одного диаметра, °С |
±0.005 |
±(0.01+0.00003•t) |
|
|
Рабочая зона от дна отверстий, мм |
0...60 |
||
|
Неоднородность температурного поля по высоте рабочей зоны, °С |
± (0.03+0.0003•|t|) |
±(0.03+0.0005•t) |
|
|
Дискретность задания температуры регулирования, °С |
0.01 |
||
|
Разрешающая способность, °С |
0.001/0.01 |
0.01 |
|
|
Время выхода на заданную температуру, мин |
120 |
||
|
Диаметры отверстий в блоке (со вставкой КТВ-1.1), мм |
4.5, 2×6.5 |
4.5, 6.5, 7.5 |
|
|
Глубина отверстий в блоке, мм |
160 |
||
|
Характеристики прецизионного измерителя |
|||
|
Количество каналов измерений |
2 |
||
|
Ток питания ТС, мА |
0.2 |
||
|
Диапазон измеряемого сопротивления, Ом |
0.01...1500 |
||
|
Пределы допускаемой основной погрешности, Ом |
±(0.001+10-5•R) |
||
|
Диапазон измеряемого напряжения, мВ |
-300...+300 |
||
|
Пределы допускаемой основной погрешности, мВ |
±(0.001+10-4•|U|) |
||
|
Диапазон измеряемой силы тока, мА |
-30...+30 |
||
|
Пределы допускаемой основной погрешности, мА |
±(0.0005+10-4•|I|) |
||
|
Встроенные блоки питания – напряжение / количество |
24±2.4В |
||
|
Режимы измерений |
Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ) |
||
|
НСХ ТС |
10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000 |
||
|
ИСХ ТС |
4×МТШ-90 |
||
|
НСХ ТП |
E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3 |
||
|
ТСПУ (ТСМУ) |
0...5мА, 4...20мА, 0...20мА |
||
|
Условия эксплуатации |
|||
|
Напряжение питающей сети, В |
220±22 |
||
|
Нестабильность питающей сети, В |
±4.4 |
||
|
Частота питающей сети, Гц |
50±1 |
||
|
Температура окружающей среды, °С |
+10...+35 |
||
|
Относительная влажность, % |
10...80 |
||
|
Атмосферное давление, кПа |
84...106.7 |
||
|
Потребляемая от сети мощность, Вт |
360 |
||
|
Размеры, мм |
155 x 300 x 250 |
130 х 300 х 250 |
|
|
Масса, кг |
8 |
6.5 |
7 |
|
Связь с компьютером |
USB |
||
t – уставка калибратора в °С;
R - измеряемое сопротивление в Омах, U - измеряемое напряжение в мВ, I – измеряемая сила тока в мА.
