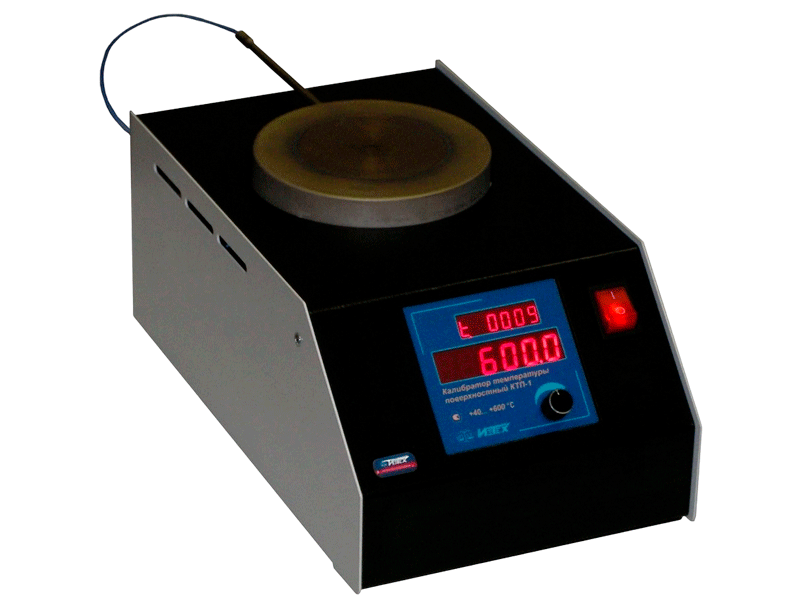

Калибратор температуры поверхностный КТП-1
Диапазон воспроизводимых температур поверхности от +40°С до +600°С.
Описание
Калибратор температуры поверхностный КТП-1 — эталонный калибратор, применяемый в качестве поверочной установки при определении номинальных статических характеристик преобразования поверхностных средств измерений температуры при их производстве, поверке и калибровке.
Калибратор температуры КТП-1 используется при поверке и калибровке:
-
поверхностных датчиков температуры;
-
вторичной аппаратуры совместно с первичными термопреобразователями — цифровых термометров, термопреобразователей с унифицированным токовым выходом.
КТП-1 воспроизводит температуру в диапазоне от +40 до +600 °С.
Принцип действия
Основные узлы калибратора: металлический (бронзовый) блок с открытой рабочей поверхностью, эталонный платиновый термометр сопротивления и прецизионный измеритель-регулятор температуры. Регулирование температуры рабочей поверхности выполняется по показаниям встроенного эталонного платинового термометра сопротивления.
Открытая рабочая поверхность блока отличает КТП-1 от погружных калибраторов температуры (типа КТ-3): вместо каналов для установки термопреобразователей внутри блока здесь поверяемый датчик прижимается непосредственно к рабочей поверхности — это соответствует конструкции самих поверяемых поверхностных средств измерения.
Текущая температура рабочей поверхности отображается на светодиодном дисплее калибратора либо выводится на компьютер через последовательный интерфейс RS-232C.
В комплект поставки входят калибратор температуры поверхностный КТП-1, эталонный платиновый термометр сопротивления, диск с программным обеспечением, кабель связи прибора с ПК через интерфейс RS-232C и руководство по эксплуатации.
Подбор модификации
КТП-1 предназначен именно для поверхностных датчиков температуры; если поверяемые средства измерения — погружные термопреобразователи с зачехлённым чувствительным элементом, соответствующим типом калибратора будет сухоблочный калибратор погружного типа (например, КТ-3) — рабочая поверхность КТП-1 для таких датчиков не подходит.
Специалисты компании подбирают тип калибратора температуры — поверхностный или погружной — исходя из конструкции поверяемых средств измерения заказчика.
Калибратор обеспечивает стабильную и равномерную температуру на поверхности, что позволяет проводить калибровку в условиях, приближенных к реальным условиям эксплуатации.
Характеристики
|
Параметр |
Значение |
|
Диапазон воспроизводимых температур, °С |
+40…+600 |
|
Допускаемая погрешность воспроизведения температуры, °С |
± [0.2+0.003*t] |
|
Градиент температуры по радиусу рабочей зоны поверхности, °С |
± [0.1+0.002*t] |
|
Нестабильность поддержания температуры, °С |
±0.1 |
|
Разрешающая способность, °С |
0.1 |
|
Время выхода на заданную температуру, мин |
80 |
|
Время охлаждения от 600 °С до 100 °С, мин |
240 |
|
Диаметр рабочей зоны поверхности, мм |
60 |
|
Условия эксплуатации |
|
|
Напряжение питающей сети, В |
220±22 |
|
Нестабильность питающей сети, В |
±4.4 |
|
Частота питающей сети, Гц |
50±1 |
|
Температура окружающей среды, °С |
+10…+35 |
|
Относительная влажность, % |
10… 80 |
|
Атмосферное давление, кПа |
84… 106.7 |
|
Потребляемая от сети мощность, Вт |
1000 |
|
Размеры, мм |
205x175x345 |
|
Масса, кг |
10 |
|
Связь с компьютером |
RS-232C |
