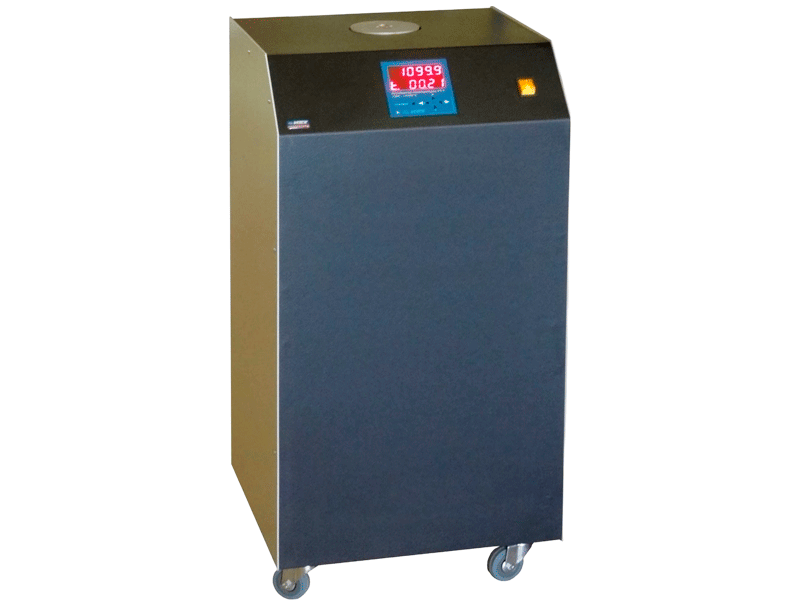

Калибратор температуры КТ-3, КТ-3М
Диапазон воспроизводимых температур калибратора КТ-3М от +300°С до +1200°С.
Описание
Калибратор температуры КТ-3 (КТ-3М) — эталонный сухоблочный калибратор напольного исполнения, применяемый в качестве поверочной установки при определении номинальных статических характеристик преобразования средств измерений температуры при их производстве, поверке и калибровке.
Калибратор температуры КТ-3 используется при поверке и калибровке:
-
преобразователей термоэлектрических (ТП);
-
вторичной аппаратуры совместно с первичными термопреобразователями — цифровых термометров, термопреобразователей с унифицированным токовым выходом;
-
отжига эталонных платиновых термометров сопротивления (ТС).
Калибратор КТ-3 воспроизводит температуру в диапазоне от +300 до +1100 °С, модификация КТ-3М — от +300 до +1200 °С. Прибор соответствует требованиям, предъявляемым к рабочим эталонам 3-го разряда по ГОСТ 8.558-2009.
Принцип действия
В приборе реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термоэлектрическим преобразователем — отдельный внешний эталонный измеритель температуры не требуется. Основные узлы калибратора: металлический (никелевый) блок с каналами для установки поверяемых термопреобразователей, эталонный термоэлектрический преобразователь и прецизионный измеритель-регулятор температуры. Металлический блок обеспечивает тепловую связь между поверяемыми термопреобразователями и внутренним эталонным преобразователем; жидкий теплоноситель в приборе не используется.
Текущая температура металлического блока отображается на светодиодном дисплее калибратора либо выводится на компьютер через последовательный интерфейс RS-232C. После выхода на заданную уставку во вспомогательной строке дисплея запускается таймер, отображающий время с момента выхода на режим.
Напольное исполнение калибратора удобно при работе с длинными термопреобразователями: небольшая высота прибора обеспечивает устойчивость к опрокидыванию.
Подбор модификации
КТ-3 и КТ-3М имеют идентичную конструкцию и принцип действия и различаются только верхним пределом воспроизводимой температуры: КТ-3 — до +1100 °С, КТ-3М — до +1200 °С. Выбор модификации определяется верхней границей рабочего диапазона поверяемых средств измерения — КТ-3М используют, когда парк поверяемых термопреобразователей включает приборы с диапазоном до +1200 °С.
Специалисты компании подбирают модификацию калибратора температуры КТ-3 (КТ-3М) исходя из требуемого диапазона и типа поверяемых средств измерения заказчика.
Напольные калибраторы КТ-3 и КТ-3М, удобны для работы с длинными термопреобразователями, обладают хорошей устойчивостью к опрокидыванию и небольшой высотой.
Характеристики
|
Параметр |
КТ-3 |
КТ-3М |
|
Диапазон воспроизводимых температур, °С |
+300...+1100 |
+300...+1200 |
|
Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0.95), °С |
±(0.2+0.001*t) |
|
|
Нестабильность поддержания температуры в течение 30 минут, °С |
±0.3 |
|
|
Разность воспроизводимых температур в каналах одного диаметра, °С |
0.1 |
|
|
Рабочая зона от дна канала, мм |
0...40 |
|
|
Неоднородность температурного поля в рабочей зоне от 0 до 40 мм по высоте, °С |
±(0.1+0.0005*t) |
|
|
Дискретность задания температуры регулирования, °С |
0.1 |
|
|
Разрешающая способность, °С |
0.1 |
|
|
Время выхода на рабочий режим от комнатной температуры при установке любой температуры рабочего диапазона, мин |
180 |
|
|
Диаметры каналов в блоке, мм |
7, 9, 11, 16 |
|
|
Глубина каналов в блоке, мм |
340...360 |
|
|
Условия эксплуатации |
||
|
напряжение питающей сети, В |
220±22 |
|
|
нестабильность питающей сети, В |
±4.4 |
|
|
частота питающей сети, Гц |
50±1 |
|
|
температура окружающей среды, °С |
+10...+35 |
|
|
относительная влажность, % |
10...80 |
|
|
атмосферное давление, кПа |
84...106.7 |
|
|
Потребляемая от сети мощность, кВт |
3 |
|
|
Размеры (Ш x В x Г), мм |
400 x 790 x 430 |
|
|
Масса, кг |
33 |
|
|
Связь с компьютером |
RS-232C |
|
