Стенд для поверки и калибровки средств измерений температуры в диапазоне от −40 до +1200 °С

Организовать рабочее место метролога для поверки и калибровки СИ температуры (термопреобразователей сопротивления и термопар) с автоматизированной обработкой результатов и выгрузкой во ФГИС «Аршин».

Для решения задачи был разработан комплексный стенд, объединяющий эталоны, задатчики температуры, измерительную аппаратуру и ПО в единое рабочее место. Диапазон от -40 до +1200 °С перекрывается двумя задатчиками: низкотемпературным жидкостным термостатом и малоинерционной трубчатой печью.

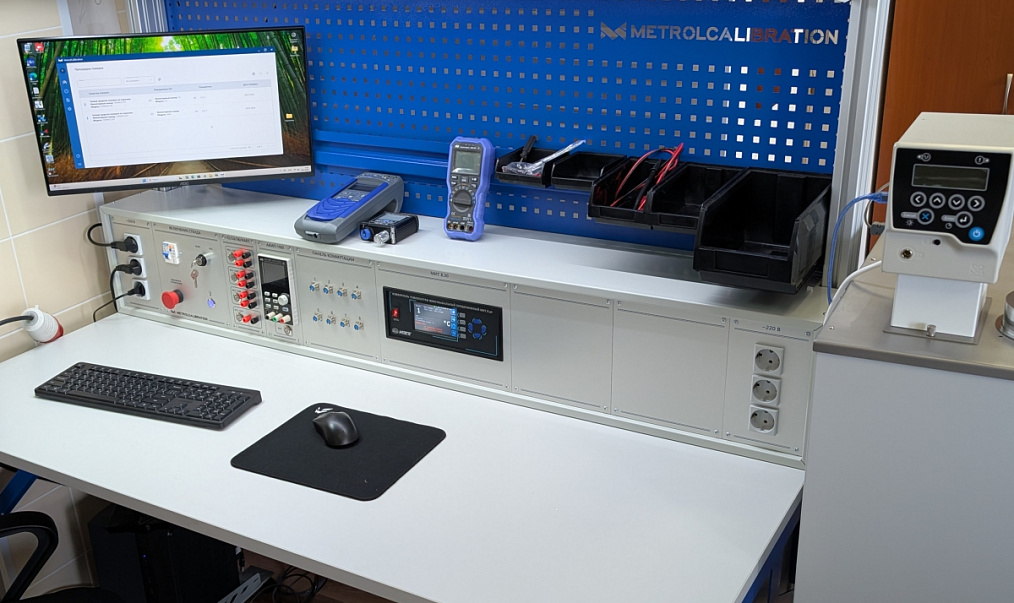

Состав стенда:

•  эталонный термометр сопротивления 3-го разряда и эталонный преобразователь 2-го разряда на высокотемпературный диапазон;
• прецизионный многоканальный измеритель температуры на восемь каналов с комплектом шнуров для подключения ТС, ТП и измерительных преобразователей по токовой петле;
• антистатический рабочий стол METROLCALIBRATION с регулируемой высотой, освещением и ESD-оснасткой;
• панель нерегулируемых источников питания 12/24/36 В, HART-модем и программируемый источник постоянного тока;
• вспомогательные средства измерений: мегаомметр, мультиметр, термогигрометр для контроля условий поверки;
• два подкатных стола с термостойким покрытием до 300 °С под печь и термостат;
• АРМ с ПК, МФУ и программным обеспечением METROLCALIBRATION.

ПО берёт на себя управление эталонами и задатчиками, расчёт метрологических характеристик и неопределённости, формирование протоколов и файла выгрузки во ФГИС «Аршин», ведение базы поверяемых и эталонных СИ.

Таким образом, заказчик получил полностью укомплектованное рабочее место «под ключ» с доставкой, сборкой, монтажом и консультацией персонала на месте эксплуатации. Эргономика продумана для удобства: регуляторы температуры размещены на подкатных столах, что освобождает основную рабочую поверхность, а вся коммутация выведена на приборную полку.
