Многофункциональный комплекс стендов для поверки и калибровки средств измерений

Создать комплексные рабочие места, позволяющие организовать полный цикл поверочных и калибровочных работ.

Нашими специалистами был реализован комплекс специализированных стендов, который закрывает потребности по проведению поверки и калибровки средств измерений в следующих направлениях: газовый анализ, геометрические величины, температура, вибрация, электрические величины, давление. Данные стенды обеспечивают воспроизведение эталонных величин, подачу поверочных сред, измерение, сравнение параметров, регистрацию результатов и соблюдение условий поверки.

Основой комплекса стали специализированные рабочие столы METROLCALIBRATION в антистатическом исполнении. Регулировка по высоте и продуманная система размещения оборудования позволяют адаптировать рабочее пространство под разные операции и обеспечить удобный доступ к приборам.

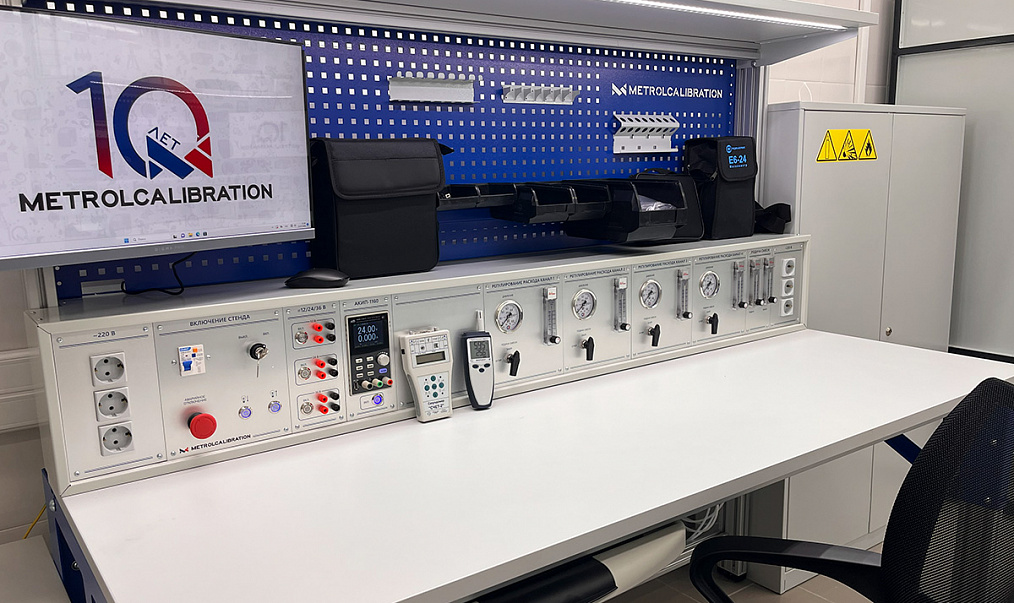

Столы оснащены перфорированными панелями, освещением, полками под клавиатуру, кронштейнами для моноблоков, держателями инструмента и ESD-лотками. Для подключения оборудования предусмотрены коммутационные панели с приборными полками, защитой УЗО, розетками 220 В и линиями питания 12/24/36 В.

Также каждое рабочее место оснащено компьютером с программным обеспечением АРМ. Программный комплекс позволяет вести учет средств измерений, автоматизировать отдельные операции поверки, формировать протоколы и вести электронные журналы.

Состав оборудования и конфигурация каждого стенда были подобраны под конкретные виды измерений:

1) Стенд для поверки СИ газового анализа и геометрических величин
Рабочее место предназначено для поверки газоанализаторов и приборов геометрических измерений с использованием поверочных газовых смесей и эталонов длины.
В состав стенда вошли комплект ПГС, специализированные шкафы для хранения баллонов с разрядными рампами, функциональные панели регулирования и сброса газовых смесей, вытяжной шкаф и эталоны геометрических величин. Для проведения сопутствующих измерений рабочее место оснащено источниками питания, частотомером, секундомером и мегомметрами.

2) Стенд для поверки СИ температуры, вибрации и измерительных каналов
Стенд предназначен для работы с термопреобразователями, термометрами, датчиками температуры и вибрации, а также различными измерительными каналами.
Одним из элементов является автоматизированная система поверки термопреобразователей на 16 каналов с поддержкой НСХ. В состав эталонной базы включены термометры сопротивления и эталонный цифровой термометр.

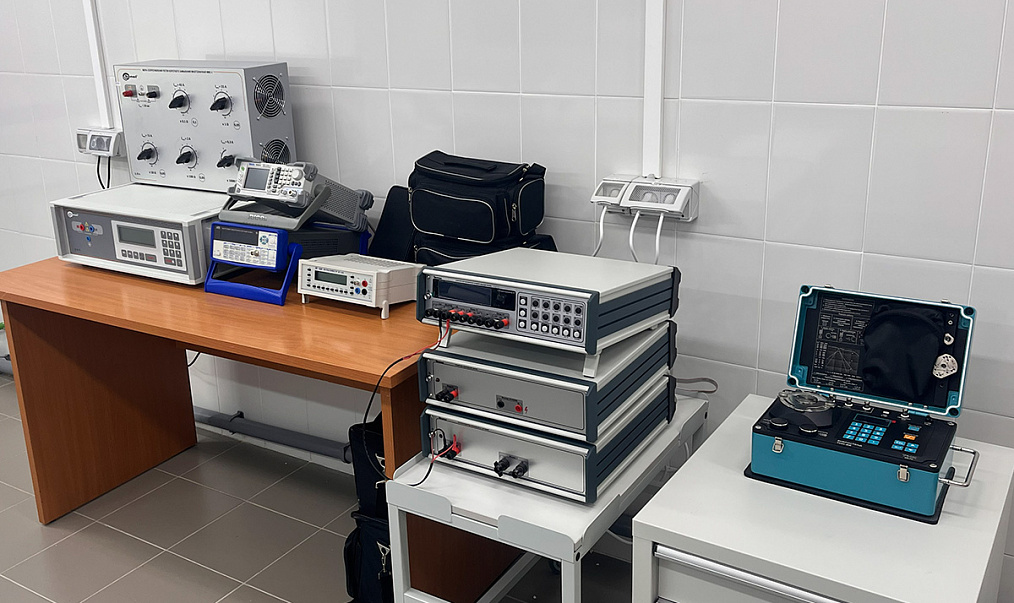

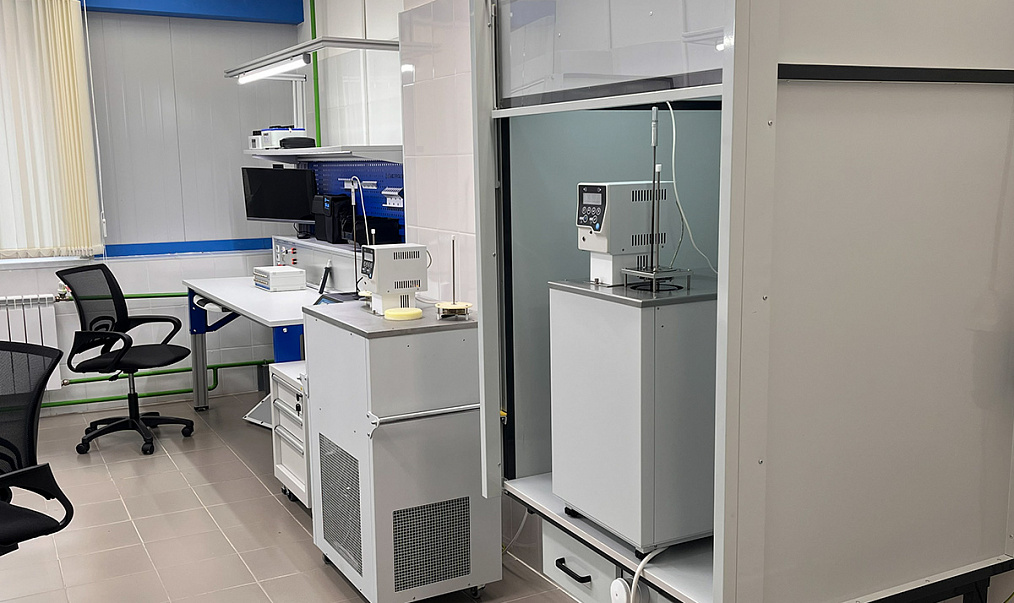

Для воспроизведения и контроля температуры предусмотрены калибратор температуры и комплект жидкостных термостатов. Рабочее место также оснащено мультиметрами, калибраторами, магазинами сопротивлений, мостом постоянного тока, компаратором-калибратором и вытяжным шкафом.

 3) Стенд для поверки СИ давления

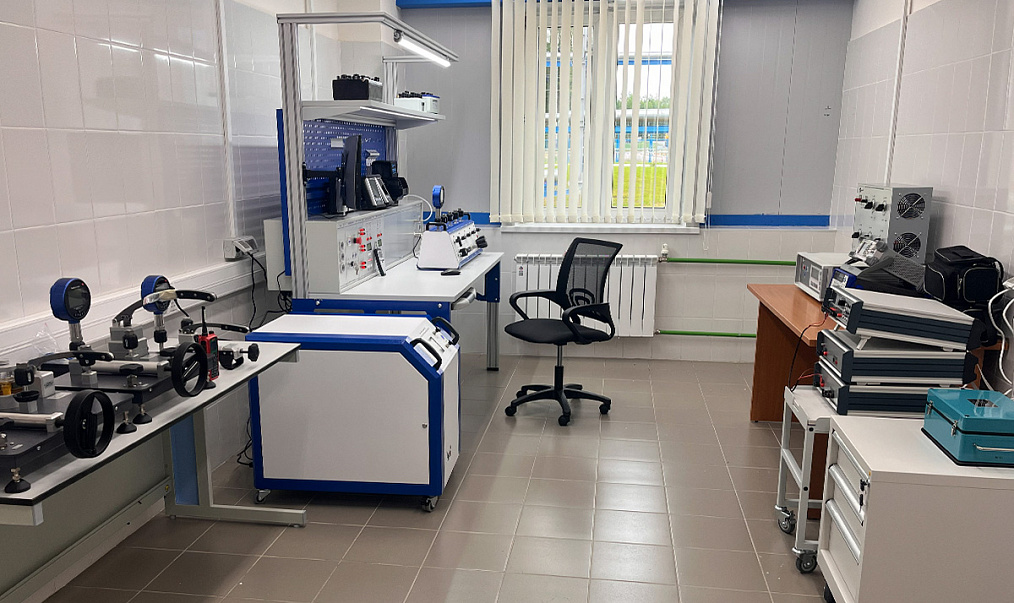

Специализированное рабочее место позволяет выполнять поверку манометров, датчиков и преобразователей давления в широком диапазоне измерений.

Стенд укомплектован набором цифровых манометров для различных диапазонов и видов измерения. Для подключения поверяемых приборов используются функциональные панели, интегрированные с системой пневматического питания и вакуумным насосом.

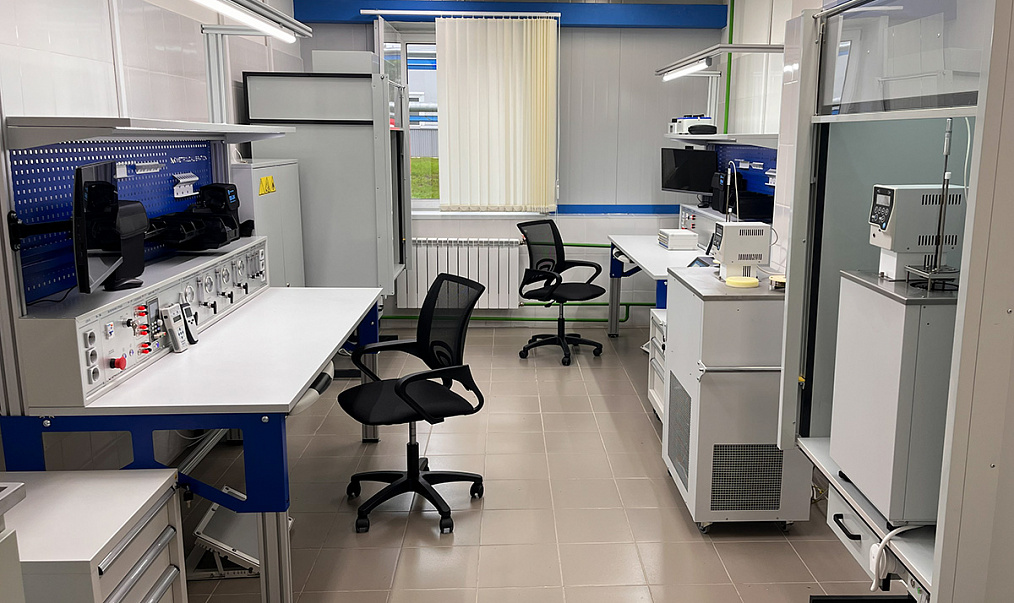

В результате заказчик получил комплекс взаимосвязанных метрологических рабочих мест для проведения поверки и калибровки средств измерений по нескольким направлениям. Единый подход к организации стендов, специализированная эталонная база, автоматизация операций и продуманная эргономика позволили сформировать функциональное пространство метрологической лаборатории, готовое к выполнению профильных измерительных задач.
