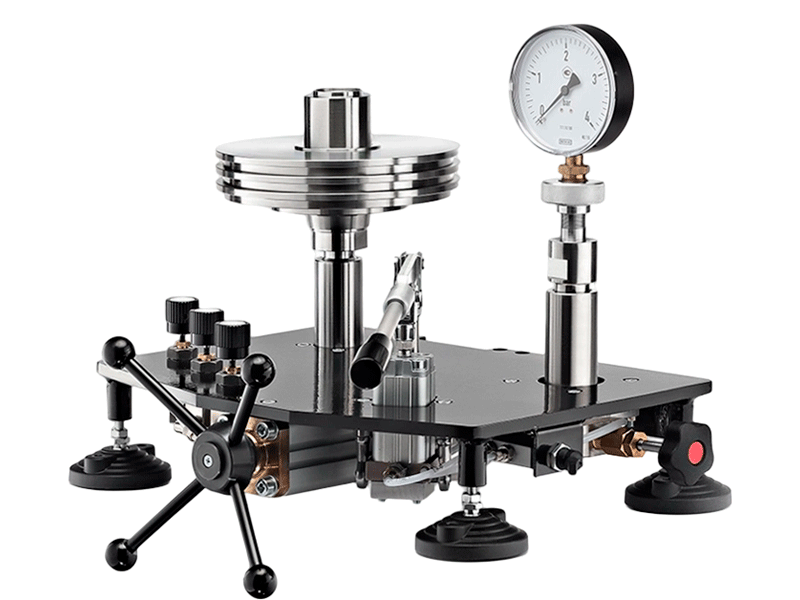

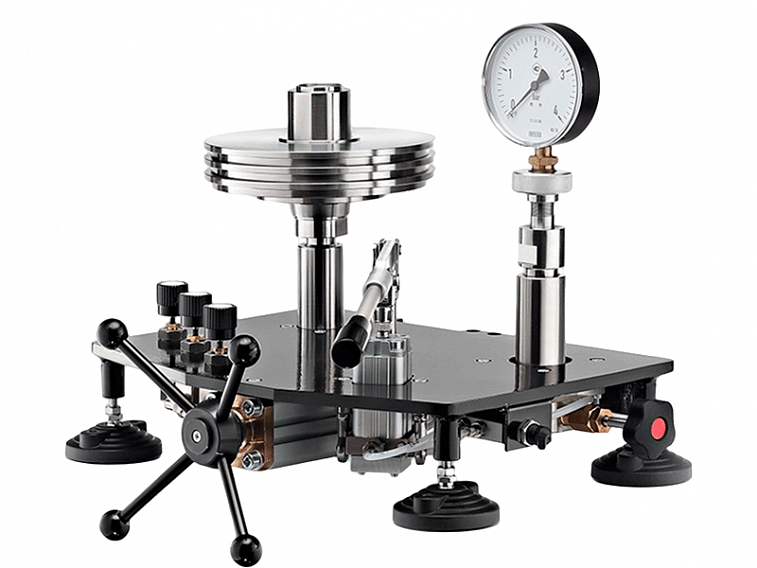

Манометры газовые грузопоршневые «МГП»
Описание
Манометры газовые грузопоршневые МГП — эталонные средства измерения избыточного и вакуумметрического давления газа. Приборы применяются как рабочие эталоны при поверке и калибровке средств измерения давления в лабораториях и поверочных подразделениях предприятий.
Образцовые грузопоршневые манометры МГП предназначены для поверки и калибровки:
-
калибраторов давления;
-
измерительных преобразователей давления (датчиков);
-
образцовых и технических манометров;
-
грузопоршневых манометров классов точности 0,008 и грубее.
Диапазон применения по давлению — от −0,1 до 16 МПа в зависимости от выбранной модификации. Модификация МГП-В используется для поверки средств измерения вакуумметрического давления (разрежения).
Принцип действия
В основе работы манометра — измерительная поршневая система (ИПС) с непосредственно нагружаемым простым поршнем. Калиброванный груз, установленный на поршень известной эффективной площади, создаёт эталонное усилие, которое уравновешивает давление газа в измерительной камере. Значение давления определяется отношением силы тяжести груза к площади поршня, что делает манометр мерой давления, а не косвенным электронным средством измерения.
Для создания давления в грузопоршневом манометре предусмотрены встроенный ручной насос и объёмный регулятор, входящие в состав устройства создания давления (УСД). На отдельных модификациях по заказу устанавливается устройство принудительного вращения поршня ИПС — оно снижает силы трения в паре «поршень — цилиндр» и расширяет рабочий диапазон в область малых давлений.
Подбор модификации
Диапазон измерения каждой модификации МГП перекрывает соседние — это позволяет собрать парк эталонов под весь ряд поверяемых средств измерения без избыточного запаса по давлению. При выборе манометра учитывается не только верхний предел измерений, но и класс точности поверяемых средств измерения: в грузопоршневом манометре класс точности должен быть выше, чем у поверяемого прибора, с запасом, установленным методикой поверки.
Специалисты компании подбирают модификацию манометра газового грузопоршневого МГП исходя из состава парка поверяемых средств измерения заказчика.
Характеристики
|
МГП-В |
МГП-0,2 |
МГП-0,5 |
МГП-1 |
МГП-2,5 |
МГП-4 |
МГП-10 |
МГП-25 |
МГП-100 |
МГП-160 |
|
|
Диапазон измерения, МПа |
-0,003…-0,1 |
0,0007…0,02 |
0,0007…0,05 |
0,003…0,1 |
0,003…0,25 |
0,003…0,4 |
0,02…1 |
0,02…2,5 |
0,04…10 |
0,04…16 |
|
Класс точности1
|
0,005; 0,01; 0,02; 0,05 |
|||||||||
|
Дискретность создания давления, обеспечиваемая стандартным набором грузов, кПа |
1 |
0,1 |
0,1 |
1 |
1 |
1 |
5 |
5 |
25 |
25 |
|
Единицы измерения давления доступные при заказе2
|
МПа, кгс/см2 , бар и т.д. |
|||||||||
|
Масса прибора без комплекта грузов, кг |
14 |
20 |
20 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
|
Рабочая среда |
Воздух или азот |
|||||||||
|
Номинальная площадь поршня, см2
|
5 |
25 |
25 |
5 |
5 |
5 |
1 |
1 |
0,2 |
0,2 |
|
Грузы с номинальной массой в стандартной поставке, шт, и создаваемое давление: |
||||||||||
|
0,025 кг |
— |
1 (0,1 кПа) |
1 (0,1 кПа) |
— |
— |
— |
— |
— |
— |
— |
|
0,04 кг |
— |
— |
— |
— |
— |
— |
— |
— |
1 (20 кПа) |
1 (20 кПа) |
|
0,05 кг |
1 (-1 кПа) |
2 (0,2 кПа) |
1 (0,2 кПа) |
1 (1 кПа) |
1 (1 кПа) |
1 (1 кПа) |
1 (5 кПа) |
1 (5 кПа) |
1 (25 кПа) |
1 (25 кПа) |
|
0,08 кг |
— |
— |
— |
— |
— |
— |
— |
— |
1 (40 кПа) |
1 (40 кПа) |
|
0,1 кг |
2 (-2 кПа) |
— |
1 (0,4 кПа) |
2 (2 кПа) |
2 (2 кПа) |
2 (2 кПа) |
1 (10 кПа) |
1 (10 кПа) |
1 (50 кПа) |
1 (50 кПа) |
|
0,125 кг |
— |
1 (0,5 кПа) |
1 (0,5 кПа) |
— |
— |
— |
— |
— |
— |
— |
|
0,2 кг |
— |
— |
— |
— |
— |
— |
2 (20 кПа) |
2 (20 кПа) |
2 (100 кПа) |
2 (100 кПа) |
|
0,25 кг |
2 (-5 кПа) |
4 (1 кПа) |
4 (1 кПа) |
1 (5 кПа) |
1 (5 кПа) |
1 (5 кПа) |
— |
— |
— |
— |
|
0,5 кг |
8 (-10 кПа) |
— |
— |
8 (10 кПа) |
2 (10 кПа) |
2 (10 кПа) |
1 (50 кПа) |
1 (50 кПа) |
1 (250 кПа) |
1 (250 кПа) |
|
1,0 кг |
— |
— |
— |
— |
11 (20 кПа) |
2 (20 кПа) |
9 (100 кПа) |
4 (100 кПа) |
3 (500 кПа) |
3 (500 кПа) |
|
1,250 кг |
— |
3 (5 кПа) |
1 (5 кПа) |
— |
— |
— |
— |
— |
— |
— |
|
2,0 кг |
— |
— |
— |
— |
— |
8 (40 кПа) |
— |
10 (200 кПа) |
8 (1000 кПа) |
14 (1000 кПа) |
|
2,5 кг |
— |
— |
4 (10 кПа) |
— |
— |
— |
— |
— |
— |
— |
|
ИПС |
1 (-3 кПа) |
1 (0,7 кПа) |
1 (0,7 кПа) |
1 (3 кПа) |
1 (3 кПа) |
1 (3 кПа) |
1 (20 кПа) |
1 (20 кПа) |
1 (40 кПа) |
1 (40 кПа) |
|
Колокол |
— |
— |
— |
1 (17 кПа) |
1 (17 кПа) |
1 (17 кПа) |
1 (80 кПа) |
1 (80 кПа) |
1 (460 кПа) |
1 (460 кПа) |
|
Тарелка |
1 (-7 кПа) |
1 (0,3 кПа) |
1 (0,3 кПа) |
1 (1 кПа) |
1 (1 кПа) |
1 (1 кПа) |
1 (5 кПа) |
1 (5 кПа) |
1 (20 кПа) |
1 (20 кПа) |
1 В основном диапазоне измерений от 0,1·Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,1·Pmax погрешность нормируется в % от 0,1·Pmax (где Pmax — верхний предел диапазона измерений; Pmin — нижний предел диапазона измерений.)
2 Возможно заказать прибор с несколькими наборами грузов в различных единицах измерения.
Комбинированные модификации «давление-вакуум»
|
МГП-В-2,5 |
МГП-В-4 |
МГП-В-10 |
||||
|
Диапазон измерения, МПа |
-0,003…-0,1; 0,003…0,25 |
-0,003…-0,1; 0,003…0,4 |
-0,003…-0,1; 0,02…1 |
|||
|
Класс точности1
|
0,005; 0,01; 0,02; 0,05 |
0,005; 0,01; 0,02; 0,05 |
0,005; 0,01; 0,02; 0,05 |
|||
|
Дискретность создания давления, обеспечиваемая стандартным набором грузов, кПа |
1 |
1 |
1;5 |
|||
|
Единицы измерения давления доступные при заказе2
|
МПа, кгс/см2 , бар и т.д. |
|||||
|
Масса прибора без комплекта грузов, кг |
14 |
|||||
|
Рабочая среда |
Воздух или азот |
|||||
|
Номинальная площадь поршней, см2
|
5 |
5 |
5;1 |
|||
|
Грузы с номинальной массой в стандартной поставке, шт, и создаваемое давление: |
||||||
|
0,025 кг |
— |
— |
— |
— |
— |
— |
|
0,04 кг |
— |
— |
— |
— |
— |
— |
|
0,05 кг |
1 (-1 кПа) |
1 (1 кПа) |
1 (-1 кПа) |
1 (1 кПа) |
1 (-1 кПа) |
1 (5 кПа) |
|
0,08 кг |
— |
— |
— |
— |
— |
— |
|
0,1 кг |
2 (-2 кПа) |
2 (2 кПа) |
2 (-2 кПа) |
2 (2 кПа) |
2 (-2 кПа) |
1 (10 кПа) |
|
0,125 кг |
— |
— |
— |
— |
— |
— |
|
0,2 кг |
— |
— |
||||
