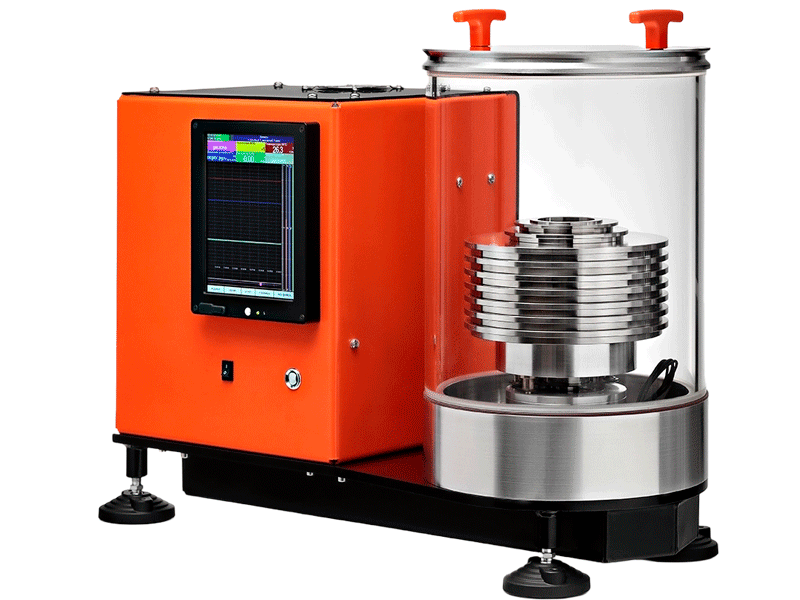

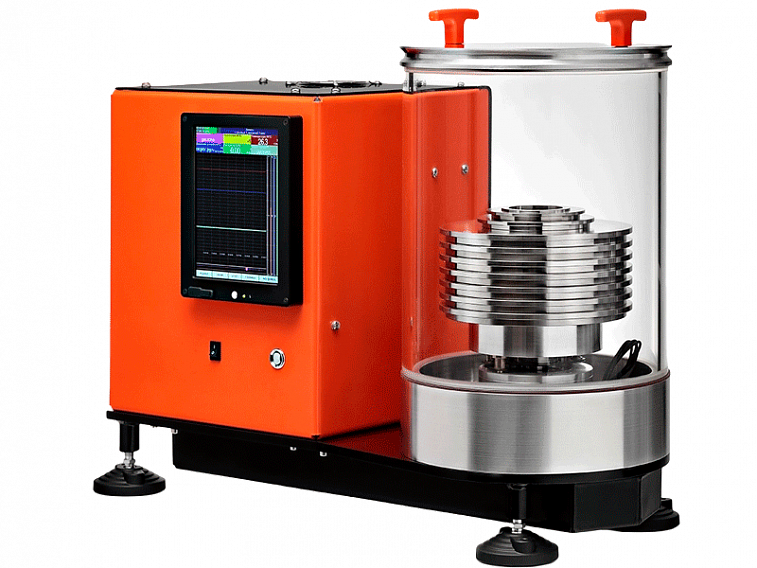

Грузопоршневые манометры абсолютного и избыточного давления «МПА»
Описание
Манометр грузопоршневой МПА – эталонное средство измерения, предназначенное для воспроизведения и точного измерения абсолютного и избыточного давления газа. Прибор применяется в качестве рабочего эталона при поверке и калибровке средств измерения давления в лабораториях и поверочных подразделениях предприятий.
Образцовые грузопоршневые манометры МПА используются для поверки и калибровки:
-
калибраторов давления;
-
барометров;
-
измерительных преобразователей давления (датчиков);
-
цифровых манометров;
-
грузопоршневых манометров классов точности 0,008 и грубее.
Диапазон применения по давлению – от −0,1 до 10 МПа. Прибор является полнофункциональной заменой ранее выпускавшихся грузопоршневых манометров типа 2465, 2468, МПА-15, МПАК, МАД-720, МАД-3М.
Принцип действия
Грузопоршневой манометр воспроизводит давление механическим способом: калиброванный груз, установленный на поршень известной эффективной площади, создаёт эталонное усилие, уравновешивающее давление рабочей среды в измерительной камере. Значение давления определяется отношением силы тяжести груза к площади поршня – это делает прибор мерой давления, а не косвенным электронным измерителем.
Ключевая особенность линейки МПА – совмещение в одном корпусе функций измерения абсолютного и избыточного давления. Переключение между режимами не требует смены измерительного узла. Для создания давления в приборе предусмотрены встроенные насосы, обеспечивающие нагнетание среды до 1 МПа; в диапазонах свыше этого значения давление подаётся от внешнего источника.
Рабочая среда – воздух или азот.
Модификации и подбор диапазона
Линейка МПА выпускается в нескольких модификациях, различающихся верхним пределом измерений — от долей до сотен кгс/см². Выбор модели определяется классом точности и диапазоном давления поверяемых средств измерения: чем ýже поддиапазон, тем выше достижимая точность воспроизведения давления.
Специалисты компании подбирают модификацию грузопоршневого манометра МПА исходя из состава парка поверяемых средств измерения заказчика.
Характеристики
|
МПА-0,2 |
МПА-0,5 |
МПА-1 |
МПА-2,5 |
МПА-4 |
МПА-10 |
МПА-25 |
МПА-100 |
|
|
Диапазон измерения избыточного и абсолютного давления, МПа |
0,7·10−3…0,02 |
0,7·10−3…0,05 |
0,004…0,1 |
0,004…0,25 |
0,004…0,4 |
0,025…1 |
0,025…2,5 |
0,06…10 |
|
Класс точности1 |
0,003; 0,005; 0,008; 0,01 |
|||||||
|
Дискретность создания давления, обеспечиваемая стандартным набором грузов, кПа |
0,1 |
0,1 |
1 |
1 |
1 |
5 |
5 |
25 |
|
Рабочая среда |
Воздух или азот |
|||||||
|
Номинальная площадь поршня, см2 |
25 |
25 |
5 |
5 |
5 |
1 |
1 |
0,2 |
|
Габариты основного устройства, мм |
380х690х650 |
|||||||
|
Габариты пульта управления, мм |
165х180х85 |
|||||||
|
Габариты вакуумного насоса, мм |
18х560х295 |
|||||||
|
Грузы с номинальной массой в стандартной поставке, шт |
||||||||
|
0,025 кг |
1 |
1 |
— |
— |
— |
— |
— |
— |
|
0,04 кг |
— |
— |
— |
— |
— |
— |
— |
— |
|
0,05 кг |
2 |
2 |
1 |
1 |
1 |
1 |
1 |
1 |
|
0,08 кг |
— |
— |
— |
— |
— |
— |
— |
— |
|
0,1 кг |
— |
— |
2 |
2 |
2 |
1 |
1 |
1 |
|
0,125 кг |
1 |
1 |
— |
— |
— |
— |
— |
— |
|
0,2 кг |
— |
— |
— |
— |
— |
2 |
2 |
2 |
|
0,25 кг |
4 |
4 |
1 |
1 |
1 |
— |
— |
— |
|
0,5 кг |
— |
— |
7 |
2 |
2 |
1 |
1 |
1 |
|
1,0 кг |
— |
— |
— |
11 |
2 |
9 |
4 |
3 |
|
1,250 кг |
3 |
9 |
— |
— |
— |
— |
— |
— |
|
2,0 кг |
— |
— |
— |
— |
8 |
— |
10 |
8 |
|
ИПС |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Колокол |
— |
— |
1 |
1 |
1 |
1 |
1 |
1 |
|
Тарелка |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 В основном диапазоне измерений от 0,1·Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,1·Pmax погрешность нормируется в % от 0,1·Pmax (где Pmax — верхний предел диапазона измерений; Pmin — нижний предел диапазона измерений.)
