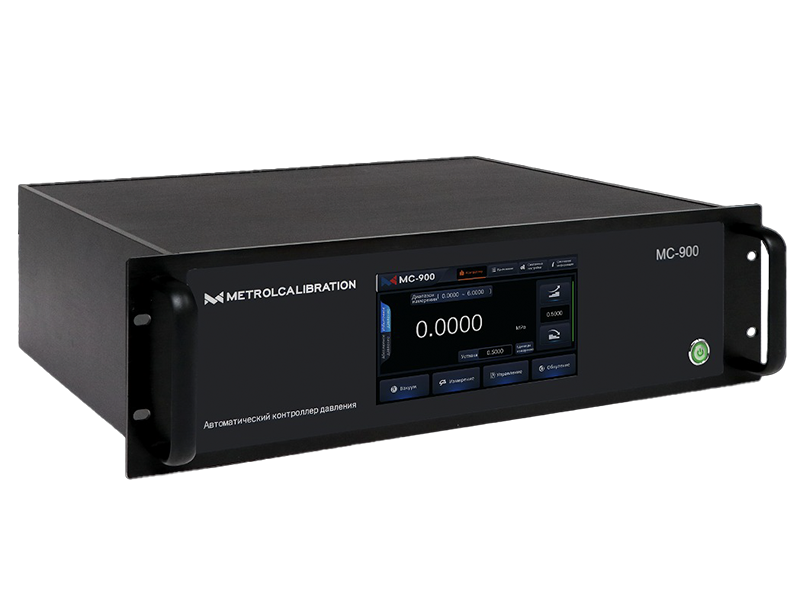

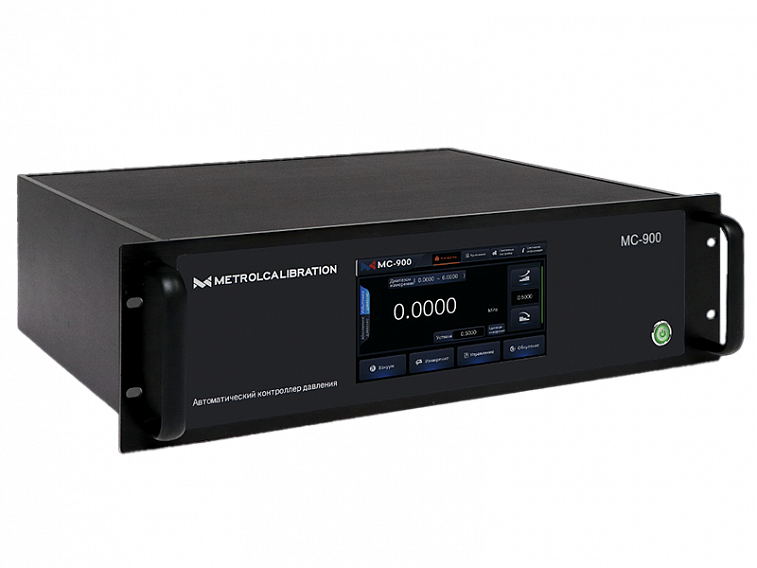

Автоматический контроллер давления MC-900

Автоматический контроллер давления MC-900 предназначен для задания и поддержания давления при поверке, калибровке и испытаниях средств измерений давления. Применяется в составе автоматизированных рабочих мест метролога и испытательных стендов.

MC-900 используется при работе с:

• манометрами;

• датчиками и преобразователями давления;

• средствами измерений разрежения и избыточного давления.

В зависимости от исполнения контроллер обеспечивает задание давления в диапазоне от −0,095 до 4, 6, 10 или 25 МПа. Для измерения эталонного значения давления применяется внешний эталонный модуль, подбираемый под требования заказчика.

Принцип действия

MC-900 регулирует давление от внешнего источника пневматического питания. Встроенные модули используются для задания и поддержания давления, а внешний эталонный модуль обеспечивает измерение его фактического значения.

Управление осуществляется с 7-дюймового цветного сенсорного экрана или с ПК. Контроллер поддерживает выполнение заданной последовательности значений давления и проверку герметичности подключённой системы.

При работе с программным обеспечением MetrolCalibration контроллер и внешний эталонный модуль подключаются к ПК раздельно. Программное обеспечение управляет контроллером, считывает показания эталона, обрабатывает и сохраняет результаты измерений. В рамках поддерживаемых процедур предусмотрены автоматическое формирование протоколов и подготовка файлов для выгрузки сведений во ФГИС «Аршин».

Подбор исполнения

Исполнение MC-900 выбирается по требуемому диапазону задания давления:

• MC-900-4 – от −0,095 до 4 МПа;

• MC-900-6 – от −0,095 до 6 МПа;

• MC-900-10 – от −0,095 до 10 МПа;

• MC-900-25 – от −0,095 до 25 МПа.

Внешний эталонный модуль подбирается с учётом диапазона и допускаемой погрешности поверяемых средств измерений, а также совместимости с MetrolCalibration.

Специалисты компании подбирают исполнение MC-900, внешний эталонный модуль и конфигурацию рабочего места исходя из типов поверяемых приборов, требований к точности и необходимого уровня автоматизации.

Преимущества MC-900

1. Эталон под требования вашей лаборатории.
Внешний эталонный модуль подбирается отдельно от контроллера – по диапазону и требованиям к точности измерений. Возможно использование совместимого эталона, уже имеющегося у заказчика.

2. Поверка эталонных модулей без отправки контроллера.
На поверку передаются только внешние эталонные модули – контроллер остаётся на рабочем месте. При наличии совместимых подменных модулей работу можно продолжать, не дожидаясь возврата основных эталонов.

3. Автоматизация в единой программной среде.
MetrolCalibration объединяет управление давлением, считывание показаний внешнего эталона, обработку результатов и формирование протоколов в рамках поддерживаемых процедур.

4. Исполнения до 25 МПа.
Четыре исполнения с верхними пределами 4, 6, 10 и 25 МПа позволяют подобрать контроллер под диапазоны средств измерений заказчика.
